Руководство по эксплуатации Страница: 98

Беларус МР40 [98/132] Гайка 2 дно 9 3 прокладки 4 прижим 5 колпак 6 элемент

МР40-0000010 РЭ

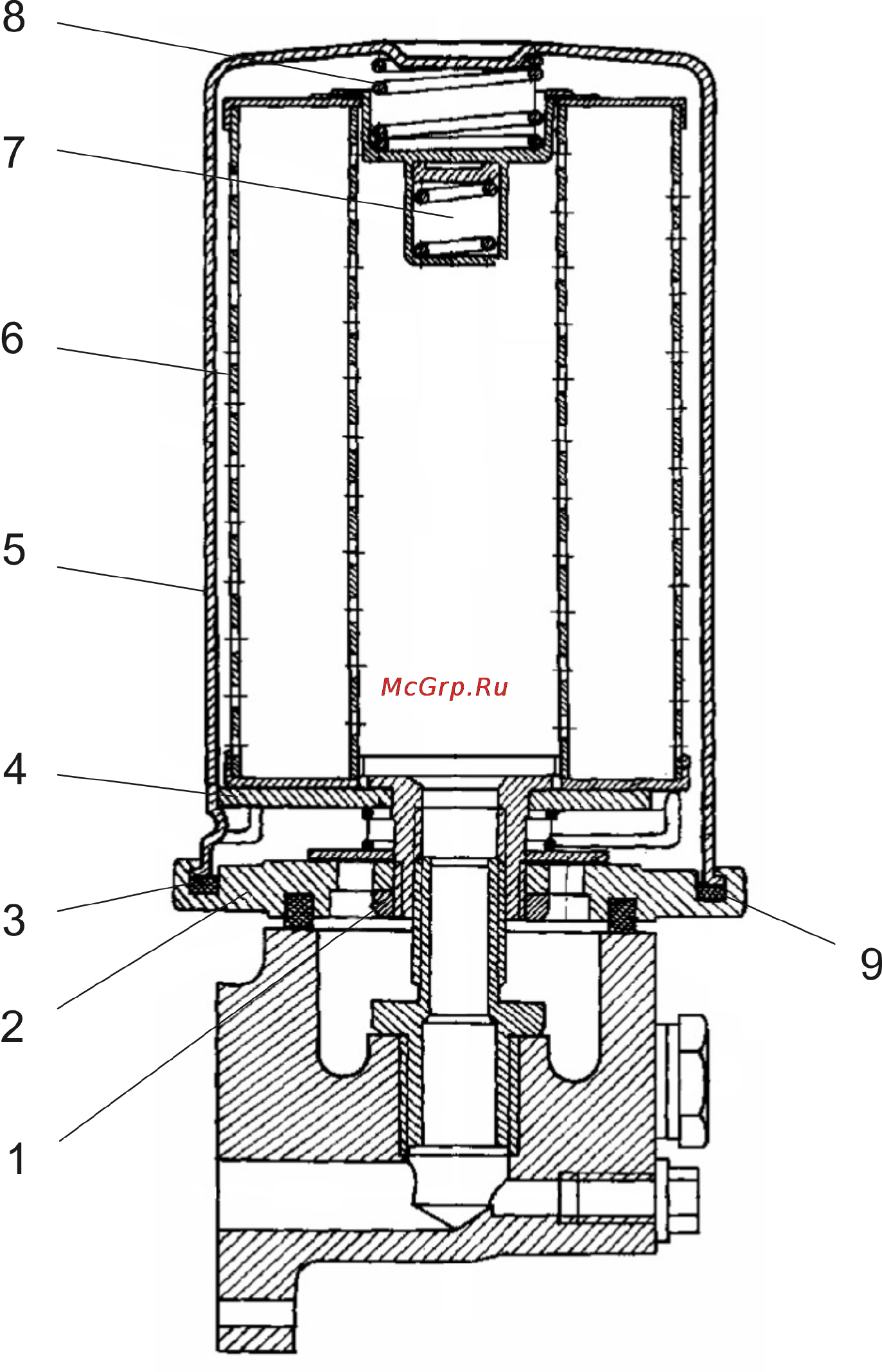

1 – гайка; 2 – дно; 9, 3 – прокладки; 4 – прижим; 5 – колпак; 6 элемент

фильтрующий; 7 – перепускной клапан; 8 – пружина

Рисунок 24 – Замена фильтрующего элемента масляного фильтра
