Беларус МР40 [117/132] Крышка 2 маслозаливная горловина 3 масломер 4 штуцер слив
![Беларус МР40 [117/132] Крышка 2 маслозаливная горловина 3 масломер 4 штуцер слив](/views2/1156623/page117/bg75.png)
МР40-0000010 РЭ
116

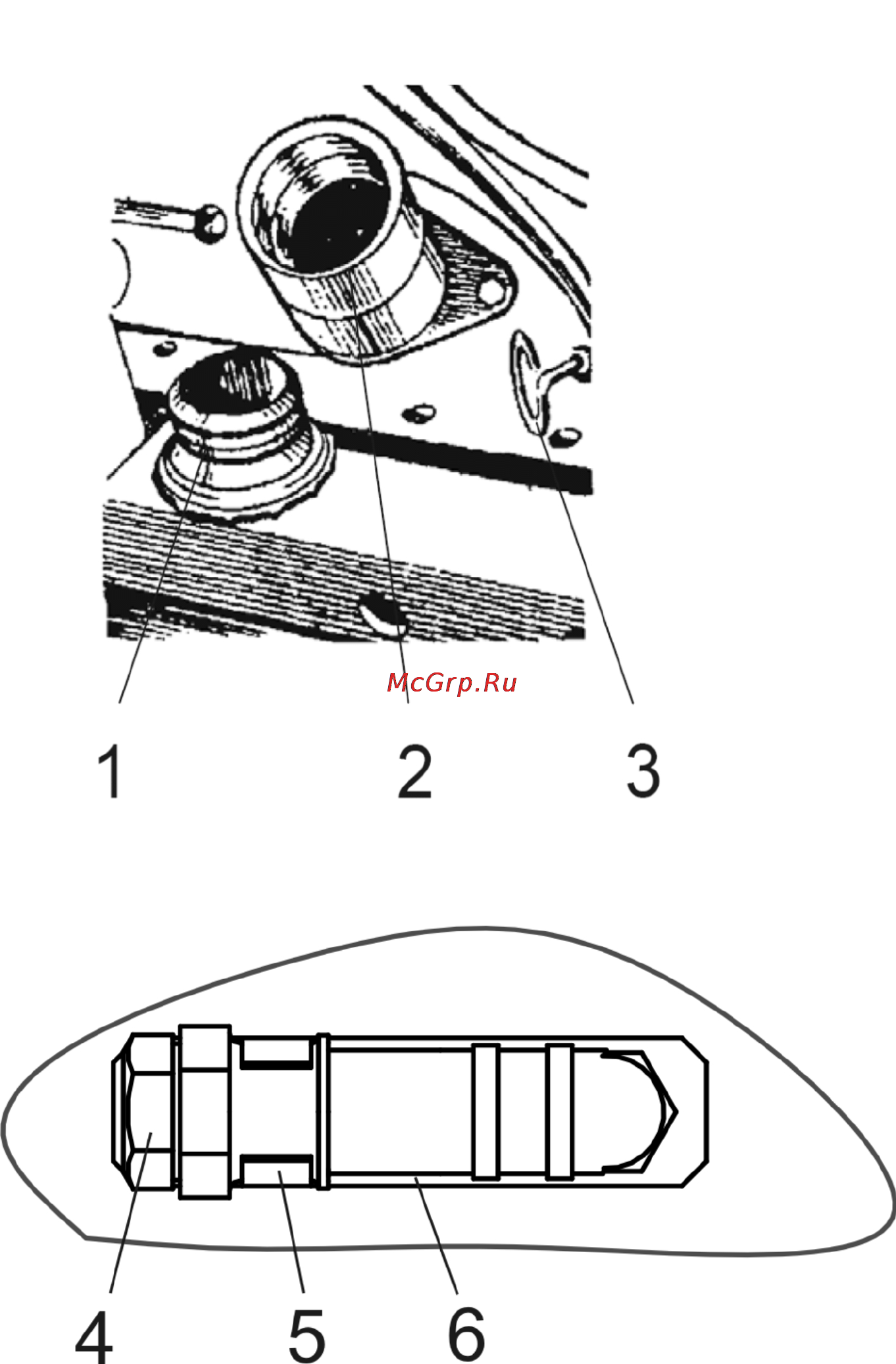

1 – крышка; 2 – маслозаливная горловина; 3 – масломер; 4 – штуцер слив-
ной; 5 – прижим; 6 - шланг
Рисунок 34 – Замена масла в системе смазки двигателя
