Руководство по эксплуатации Страница: 42

Беларус МР40 [42/132] Рисунок 13 схема электрическая принципиальная полуприцепа

МР40-0000010 РЭ 42

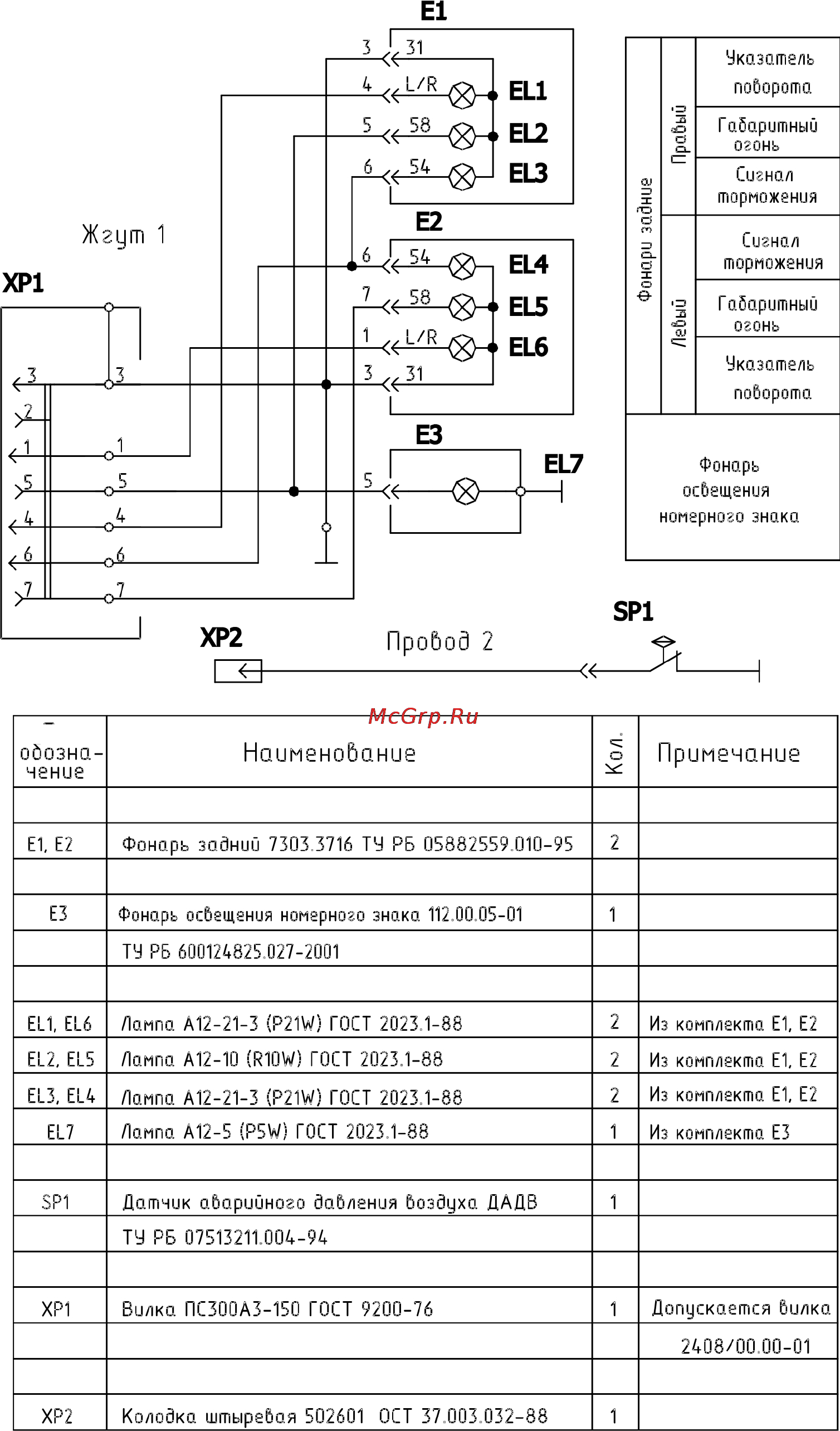

Рисунок 13 – Схема электрическая принципиальная полуприцепа
