МР40-0000010 РЭ
120

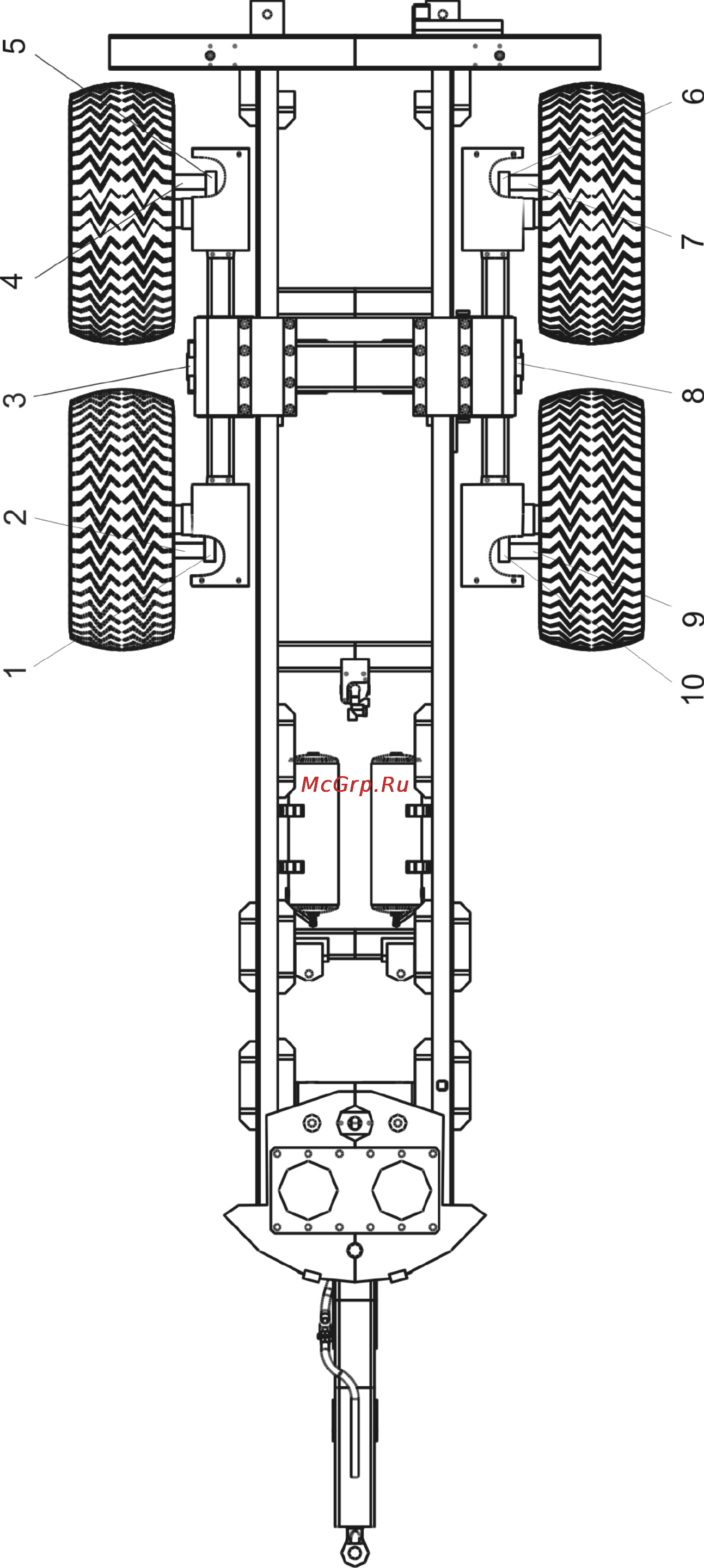

1,5,6,10 – тормозные рычаги; 2,4,7,9 – валы разжимных кулаков; 3,8 – оси балансиров
Рисунок 37 – Схема смазки полуприцепа
