МР40-0000010 РЭ 50

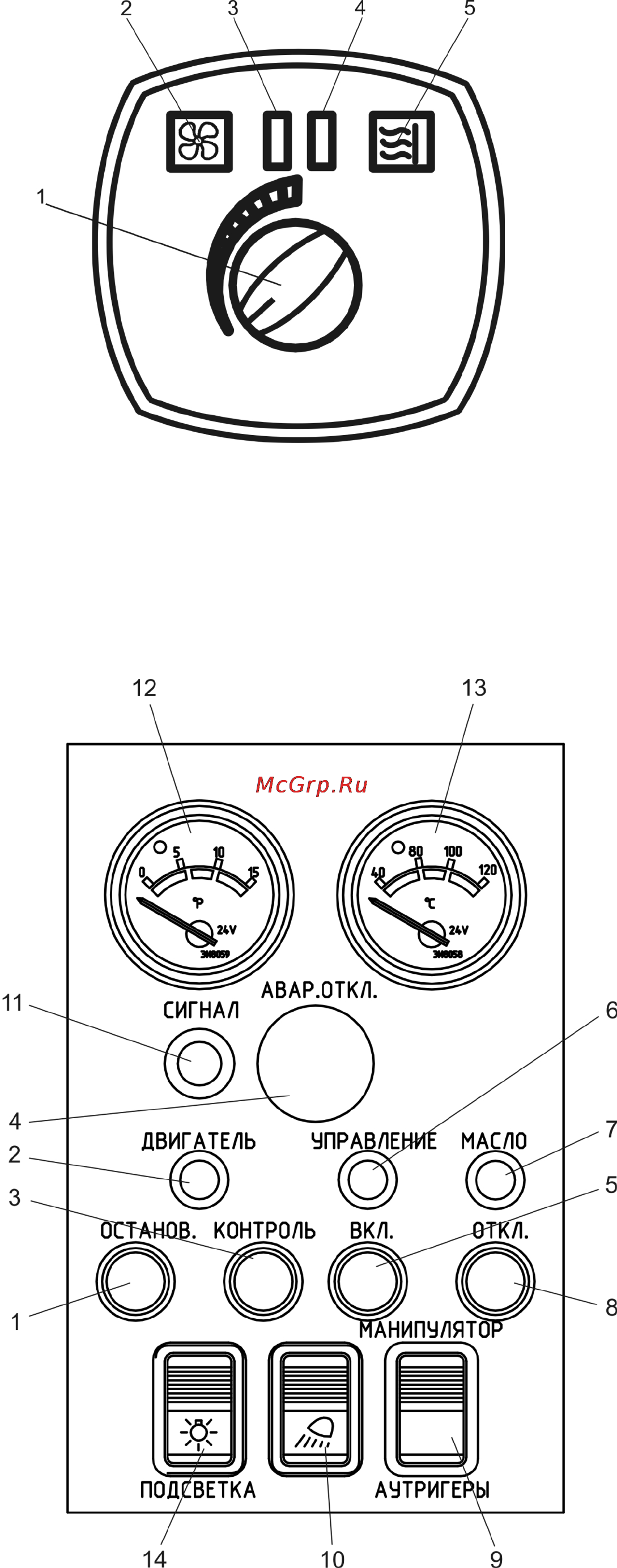

1 – регулятор интенсивности обдува; 2 – выключатель вентиляции кабины

оператора; 3, 4 – индикаторы работы системы отпления или вентиляции кабины

оператора; 5 – выключатель подогрева кабины оператора

Рисунок 17 – Пульт управления системой отопления и вентиляции кабины

Рисунок 18 – Пульт управления манипулятора и аутригеров
