Pioneer RS-A7 [115/142] Aansluiten van de stroom
![Pioneer RS-A7 [115/142] Aansluiten van de stroom](/views2/1001567/page115/bg73.png)
14
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
NEDERLANDS

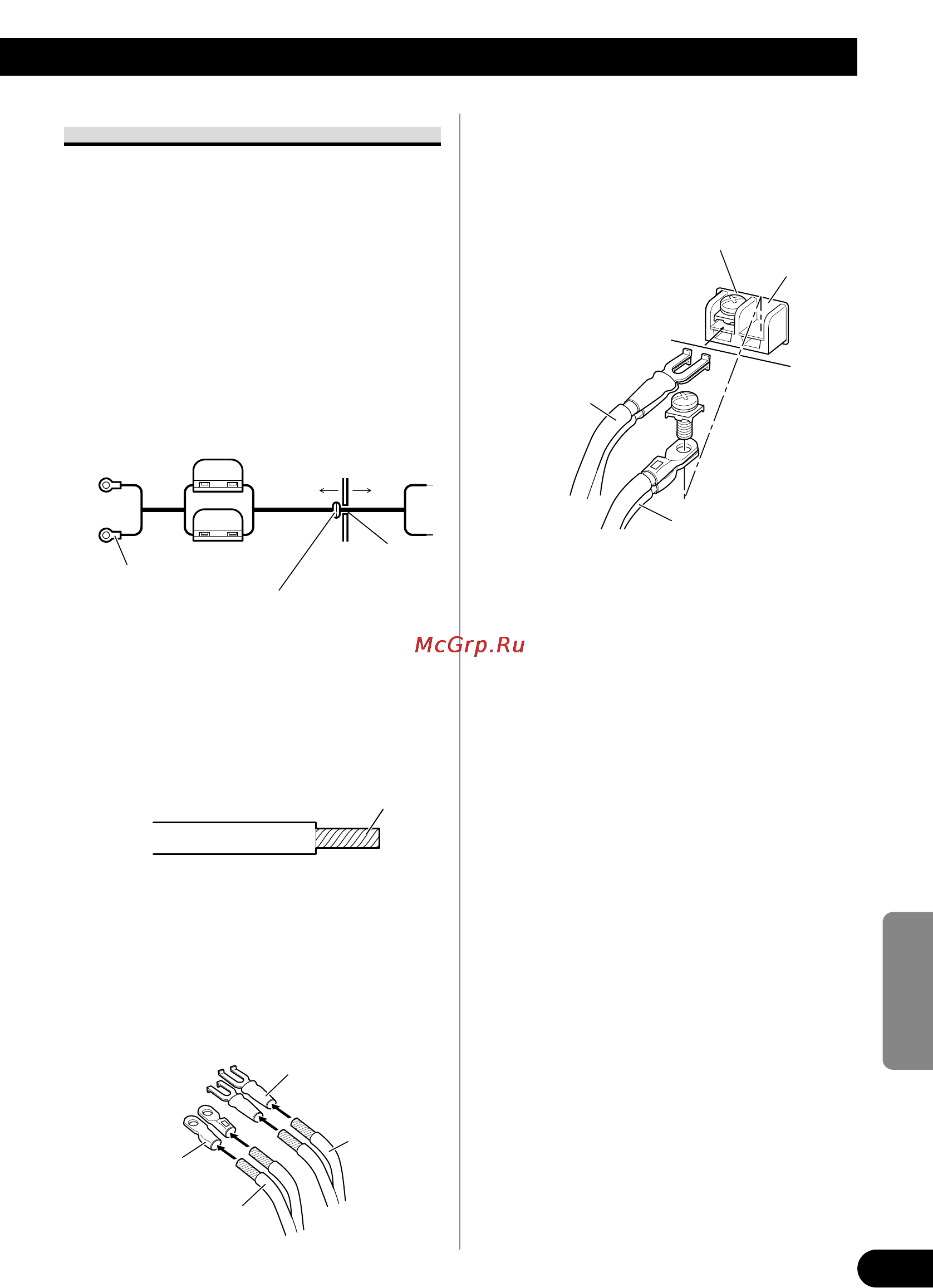

Aansluiten van de stroom
• Gebruik altijd de speciale rode accudraad en
aarddraad [RD-223] (los verkrijgbaar). Sluit de
accudraad direct aan op de positieve (+) accu-
aansluiting en verbind de aarddraad met het
chassis van de auto.
1. Leid de accudraad van het motor-
compartiment naar het interieur
van het voertuig.
• Nadat u alle andere aansluitingen op de ver-
sterker gemaakt heeft, mag u de accudraad
van de versterker aansluiten op de positieve
(+) aansluiting van de accu.
2. Draai de losse draadjes van de
accudraad en de aarddraad netjes
in elkaar.
3. Bevestig kabelschoentjes aan de
draaduiteinden. (Kabelschoentjes
niet meegeleverd.)
• Gebruik een geschikte tang o.i.d. om de
kabelschoentjes aan de draadeinden te beves-
tigen.
4. Verbind de draden met de juiste
aansluitingen.
• Zet de draden stevig vast met de bij de
aansluitingen behorende schroeven.
Motor-
comparti
ment
Interieur van
het voertuig
Boor een gat van
14 mm in de
carrosserie.
Zet de doorvoerring
(rubber O-ring) vast in
het gat in de carrosserie.
Positieve aansluiting
In elkaar draaien
Aarddraad
Aarddraad
Kabelschoentje
Kabelschoentje
Zekering (30 A)
Zekering (30 A)
GND aansluiting
Stroomaansluiting
Accudraad
Aarddraad
