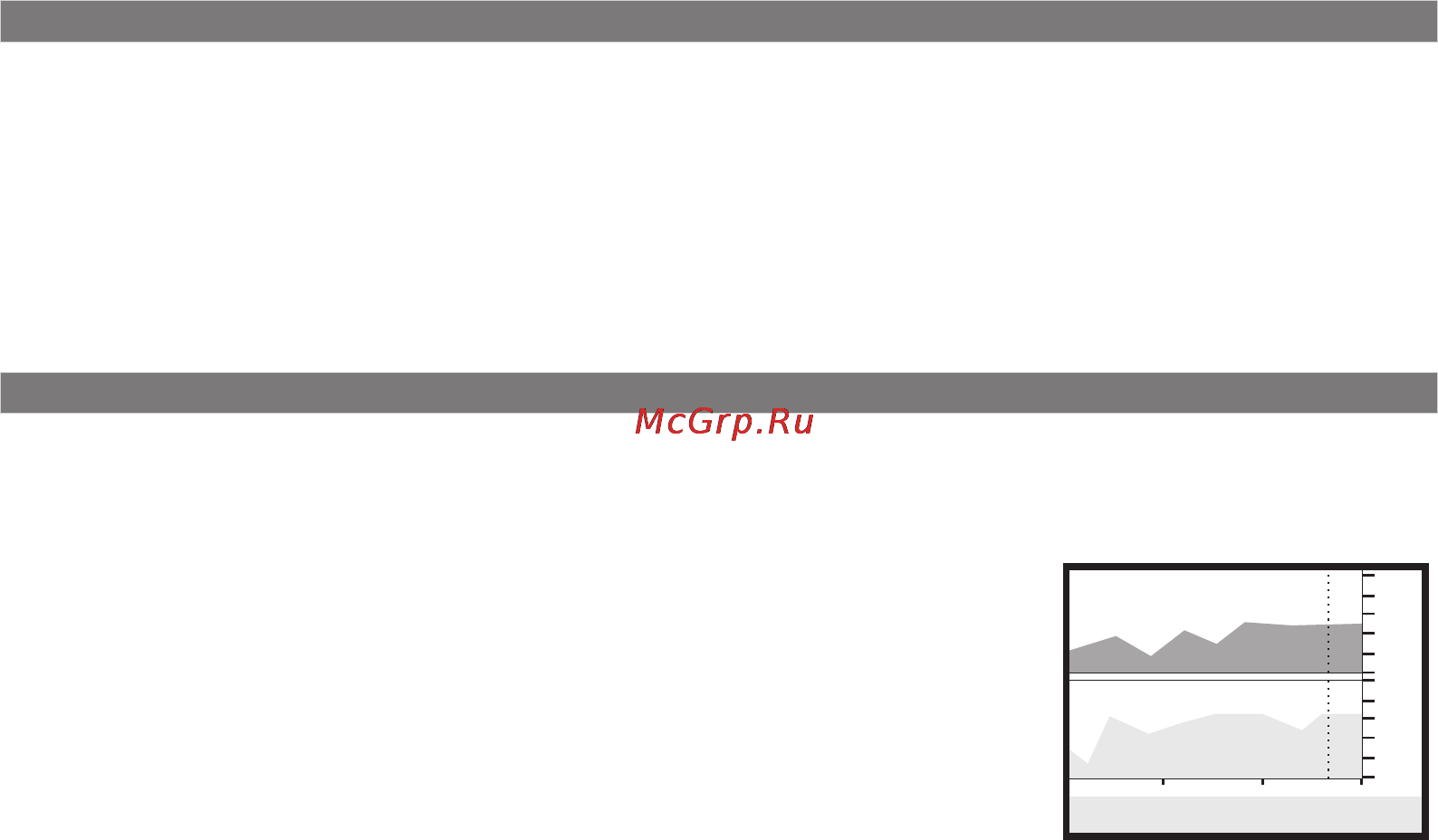

6.2. ”Горячее меню Параметры”
Меню позволяет осуществить быстрый доступ к 10 функциям, расположенным в “Дисплее установок”.
Для активизации нажмите на кнопку “F” из “Дисплея Параметры”.
Н < >ажмите “ “ для выбора нужной строки, подтвердите нажатием на “SET”.
Выход из горячего меню производится коротким нажатием на кнопку “ESC”.
Настройка горячего меню производится из “Дисплея установок”: выбрать строку, которую необходимо
занести в горячее меню, коротко нажать на “F” и подтвердить нажатием на “SET”. Цифра в строке слева
указывает порядковый номер, под которым выбранная строка будет присутствовать в горячем списке.
Сброс (очистка) горячего меню производится из “Дисплея установок - Очистка гор. списков -
Параметры”.
-20-
6.3. “Обратный отсчет”
С помощью функции “Обратный отсчет” можно определить численные значения параметров в
“прошлом времени”. Функция доступна в графических дисплеях (тип 6) при остановленном двигателе.
1. Зайдите в “Дисплей установок - Дисплей - Графические” выберите “Обратный отсчет” нажмите
“SET”, выберите вариант “Да”, нажмите кнопку “ESC” три раза до возврата в графический дисплей.
2. Нажимая < > - перемещайтесь по графику. Для просмотра других “ “
графиков в установленный момент времени выберите “Обратный отсчет -
Нет”, нажмите кнопку “ESC” три раза до возврата в графический дисплей, с
помощью кнопок < > выберите другой графический дисплей. Если вы “ “
хотите продолжить перемещение по графику выполните п.1.
Вертикальная линия показывает выбранную временную точку,
соответствующие ей значения параметров, времени и периодов отсчетов
отображаются в нижней строке.
Если Вы находитесь в графическом дисплее при остановленном
двигателе, по умолчанию функцию можно вызвать также из горячего меню.
1. “ “ Нажмите “F” с помощью кнопок < > выберите строку “Обратный отсчет”, наж
атием “SET” выберите вариант “Да”, нажмите кнопку “ESC” для возврата в графический дис
плей.
2. Нажимая < > - перемещайтесь по графику. Для просмотра других “ “ графиков в уст
ановленный момент времени выберите при помощи “F” “Обратный отсчет - Нет”, нажмите кнопку
“ESC”для возврата в графический дисплей, с помощью кнопок < > выберите другой графический “ “
дисплей. Если вы хотите продолжить перемещение по графику выполните п.1.
После включения зажигания (при физическом замке зажигания), запуска двигателя (при виртуальном
замке зажигания) или принудительном включении виртуального замка зажигания функция будет
отключена автоматически.
8000
0
24
0.0
2360
Обороты, об/мин
14,3
Напр. АКБ, В
1с 1с
12:41:08 12:42:35 12:44:02
23.0с
