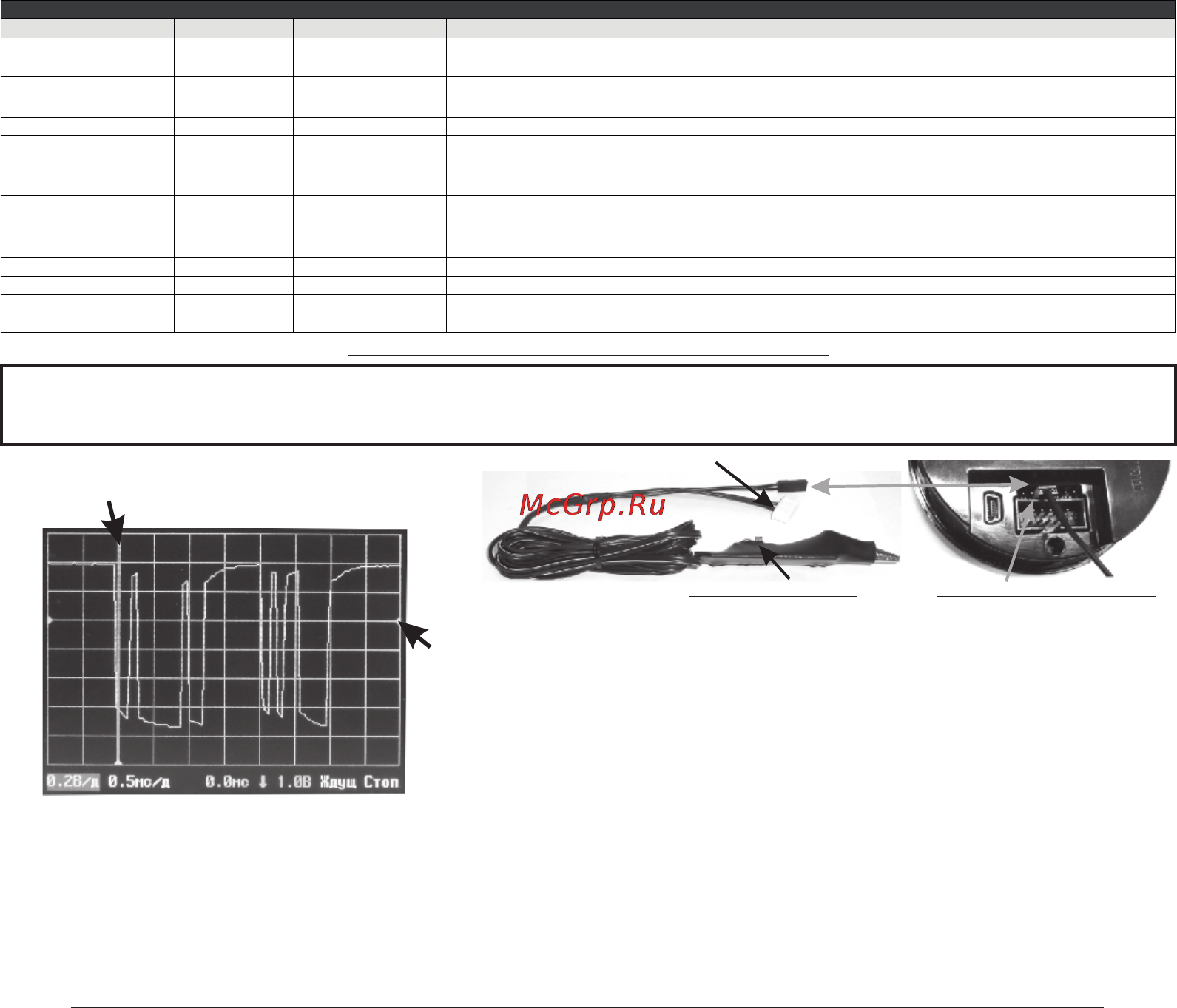

9.13. Осциллограф (меню доступно при нажатии на кнопку F)
Пункт в меню Значение Горячая кнопка Описание функции
Сохранить данные
Запуск «SER»
Режим Ждущ.; Авто «TRIP» Запуск в зависимости от уровня запуска или без зависимости от него.
Время/дел, мс Цена деления шкалы осциллографа по оси времени в миллисекундах на клетку.
Вх. делитель
Вольт/дел 0,2...100 Цена деления шкалы осциллографа по оси напряжения в вольтах.
Ур. запуска, В 0...400 Уровень запуска в зависимости от установки входного делителя.
Запуск фронт
↑ ↓
«ESC» Запуск восходящим или нисходящим фронтом.
Закончить работу Выход из режима осциллографа и переход в режим бортового компьютера.
Данные сохраняются в памяти МК для дальнейшего наблюдения на персональном
компьютере из программы «Params32.exe».
Стоп
Один; Пуск
«Пуск» - автоматический запуск
«Один» - однократный запуск при нажатии на кнопку «Set»
0.5; 1; 2; 5;
10; 20; 50;
100; 200; 500
1:1
1:10
1:100
В зависимости от положения переключателя на опциональном кабеле выберите
соответствующую установку. Диапазоны входных напряжений:
1:1 — 0...8 В; 1:10 — 0...80 В; 1:100 — 0...400 В
-43-
1 - цена деления по оси напряжения
2 - цена деления по оси времени
3 - временной сдвиг (мс)
4 - фронт запуска
5 - уровень запуска
6 - режим запуска осциллографа
7 - режим работы развертки
Ось напряжения
Ось времени
1 2 3 4 5 6 7
Маркер временного старта
Маркер уровня синхронизации
Функция «Осциллограф» поддерживается при подключении к прибору
опционального кабеля “Multitronics ШП-2” с зажимом и переключаемым делителем
напряжения.
Внимание! Подключение кабеля осциллографа производится с помощью 2-
контактного разъема в 7-контактный дополнительный разъем МК к 3 и 4
контакту, считая слева (маркированная сторона - 3 контакт).
При переключении прибора в режим осциллографа другие функции МК (например,
бортовой компьютер) не поддерживаются.
Для управления осциллографом используйте меню осциллографа, которое
доступно при нажатии на кнопку «F» в режиме осциллографа, «ESC» - выход из
меню.
«PAR» - перемещение по настройкам осциллографа, расположенным в нижней
строке экрана, с возможностью изменения выделенного параметра кнопками . “< >“
Память прибора позволяет записывать и наблюдать осциллограммы, выходящие за
предел экрана (приблизительно 3 экрана по времени). Для наблюдения сигналов за
пределами экрана, выделите в нижней строке экрана осциллографа при помощи
кнопки «PAR» «временной сдвиг (мс)» (поз. 3) и, нажимая на кнопки , сместите “< >“
точку наблюдения в нужный диапазон.
Опциональный кабель Multitronics ШП-2
Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.
1:1
1:10
1:100
Переключатель делителя
Дисплей осцилографа
Внимание! Запрещено подключать кабель к источнику напряжения свыше 20В (от пика до пика) при положении переключателя
делителя 1:1, свыше 100В - при делителе 1:10, свыше 400В - при делителе 1:100.
Внимание! Запрещено подключать непосредственно вход габаритов к источнику напряжения свыше 20В (от пика до пика) без
использования “Multitronics ШП-2”
Маркированная сторона разъема
не используется
