DAB DCP 50/3000 T [60/108] 2 3 4 5
![DAB DCP 50/3000 T [60/108] 2 3 4 5](/views2/1155661/page60/bg3c.png)
РУССКИЙ
58
6.2
Безопасность
Эксплуатация оборудования допускается, только если электропроводка оснащена защитными
устройствами в соответствии с нормативами, действующими в стране, в которой устанавливается агрегат
(для Италии CEI 64/2).
6.3
Проверка вращения вала двигателя
Перед установкой насоса следует проверить, чтобы все подвижные детали вращались свободно. С этой
целью выполнить нижеописанные операции в зависимости от модели насоса:
ALM – ALP – KL – DKL – CP: снять накладку крыльчатки с гнезда задней крышки двигателя. Повернуть
отверткой шлиц в вале двигателя со стороны вентиляции. В случае блокировки поворачивать отвертку,
слегка постукивая молотком по ее рукоятке
(рис. A).
CM: снять накладку крыльчатки с гнезда задней крышки двигателя, отвинтив глухие гайки. Вращая
вручную крыльчатку, произвести несколько оборотов вала ротора. Если это окажется невозможным, снять
корпус насоса , отвинтив винты , и проверить наличие посторонних предметов внутри насоса. Для
повторной сборки произвести вышеописанные операции в обратном порядке.
Не применять силу при вращении крыльчатки при помощи пассатижей или
других инструментов, пытаясь разблокировать насос, во избежание деформации
и повреждения насоса
.
6.4
Новые установки
Перед запуском в эксплуатацию новых установок необходимо тщательно прочистить клапаны,
трубопроводы, баки и патрубки. Нередко сварочные шлаки, окалины или прочие загрязнения могут
отделиться только по прошестии определенного времени. Во избежание их попадания в насос,
необходимо предусмотреть соответствующие фильтры. Во избежание чрезмерной потери нагрузки
сечение свободной поверхности фильтра должно быть
по крайне мере в 3 раза больше сечения
трубопровода, на который устанавливается фильтр. Рекомендуется использовать
УСЕЧЕННЫЕ
КОНИЧЕСКИЕ
фильтры, выполненные из материалов, устойчивых к коррозии (СМОТРЕТЬ
НОРМАТИВ DIN 4181):

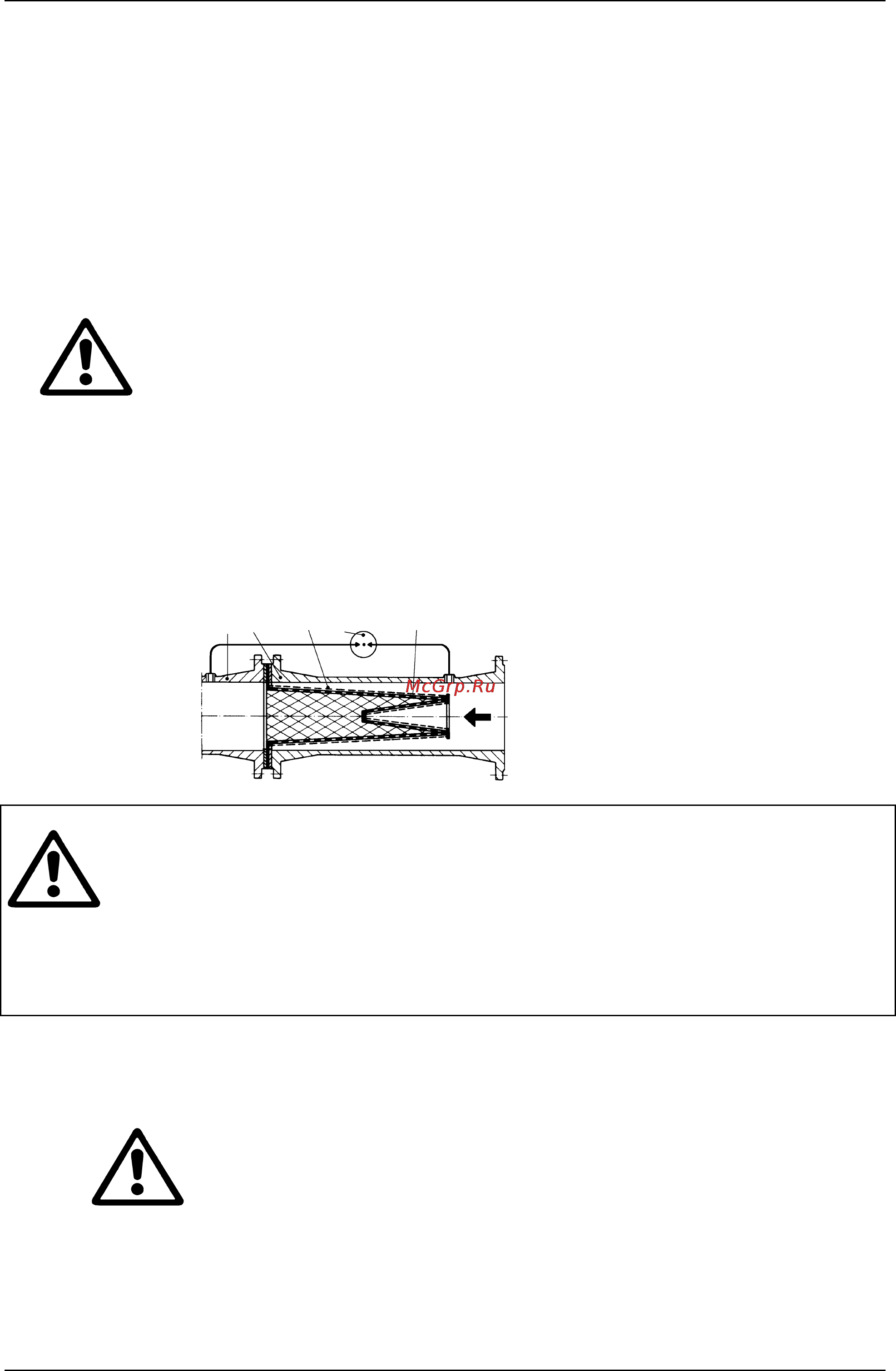

(Фильтр для всасывающего трубопровода)
1) Корпус фильтра
2) Фильтр с частой сеткой
3) Манометр дифференциал. Давления
4) Перфорированный металлический лист
5) Всасывающее отверстие насоса
6.5
Ответственность
Производитель не несет ответственности за функционирование насосной группы или за
возможный ущерб, вызванный ее эксплуатацией, если насосная группа подвергается
неуполномоченному вмешательству, изменениям и/или эксплуатируется с превышением
рекомендованных рабочих пределов или при несоблюдении инструкций, приведенных в
данном руководстве.
Производитель также снимает с себя всякую ответственность за возможные неточности,
которые могут
быть обнаружены в данном руководстве по эксплуатации и техническому
обслуживанию, если они являются следствием опечаток или перепечатки. Производитель
оставляет за собой право вносить в свои группы изменения, которые он сочет нужными или
полезными, не компрометируя основных характеристик оборудования.
6.6
Предохранения
6.6.1
Подвижные части
В соответствии с правилами по безопасности на рабочих местах все подвижные части
(крыльчатки, муфты и т.д.) перед запуском насоса должны быть надежно защищены
специальными приспособлениями (картерами, стыковыми накладками и т.д.).
Во время функционирования насоса не приближаться к подвижным частям (вал,
крыльчатка и т.д.) и в любом случае, если это будет необходимо, только в
надлежащей спец. Одежде, соответствующей нормативам, во избежание попадания
частей одежды в подвижные механизмы.
6.6.2
Шумовой уровень
Шумовой уровень насосов, оснащенных серийным двигателем, указан в таблице 6.6.2 на стр. 99.
Следует учитывать, что если шумовой уровень LpA превышает 85 дБ (A) в помещении установки
насоса, необходимо установить специальные АКУСТИЧЕСКИЕ ПРЕДОХРАНЕНИЯ, согласно
действующим нормативам в этой области.
