LIETUVIŠKAI
79
Skysčio temperatūra nuo
–10°C iki +130°C:
Saugojimo temperatūra nuo
+5°C iki +40°C:
CM 40/1300, CM 40/1450, CM 50/1270, CM 50/1420,
CP 40/3800, CP 40/4700, CP 40/5500, CP 40/6200, CP 50/4600,
CP 50/5100, CP 50/5650,
DCM 40/380, DCM 40/460, DCM 40/620, DCM 50/460,
DCM 50/630, DCM 50/880, DCM 65/670, DCM 65/820,
DCM 65/900, DCM 80/630, DCM 80/730, DCM 80/860,
DCM 80/1020, DCM 100/820, DCM 100/1000, DCM 100/1200,
DCM 100/1450
DCP 40/1250, DCP 40/1650, DCP 40/2050, DCP 40/2450,
DCP 50/1550, DCP 50/1900, DCP 50/2450, DCP 50/3000,
DCP 50/3650, DCP 65/2300, DCP 65/2650, DCP 65/3250,
DCP 65/3700, DCP 80/2530, DCP 80/3050, DCP 80/3650,
DCP 80/4100, DCP 100/3300, DCP 100/3750, DCP 100/2450
DCP 100/2750, DCP 100/2800, DCP 100/2900
Maksimali aplinkos temperatūra:
+40°C
Santykinis oro drėgnumas:
mask. 95%
Variklio apsaugos laipsnis:
žr. lentelę ant siurblio
Šiluminė klasė :
F
Suvartojama galia:
žr. lentelę ant siurblio
5. BENDRI NURODYMAI
5.1
Saugojimas
Visi siurbliai turi būti saugomi uždaroje sausoje patalpoje (jeigu yra galimybių, reikia užtikrinti pastovų oro
drėgnumą) be dulkių ir vibracijų.
Siurbliai turi būti saugomi originaliame įpakavime iki pat montavimo. Jeigu tai neįmanoma, reikia kruopščiai
izoliuoti įsiurbimo ir padavimo angas.
5.2
Transportavimas
Pervežimo metu vengti smūgių ir sutrenkimų.

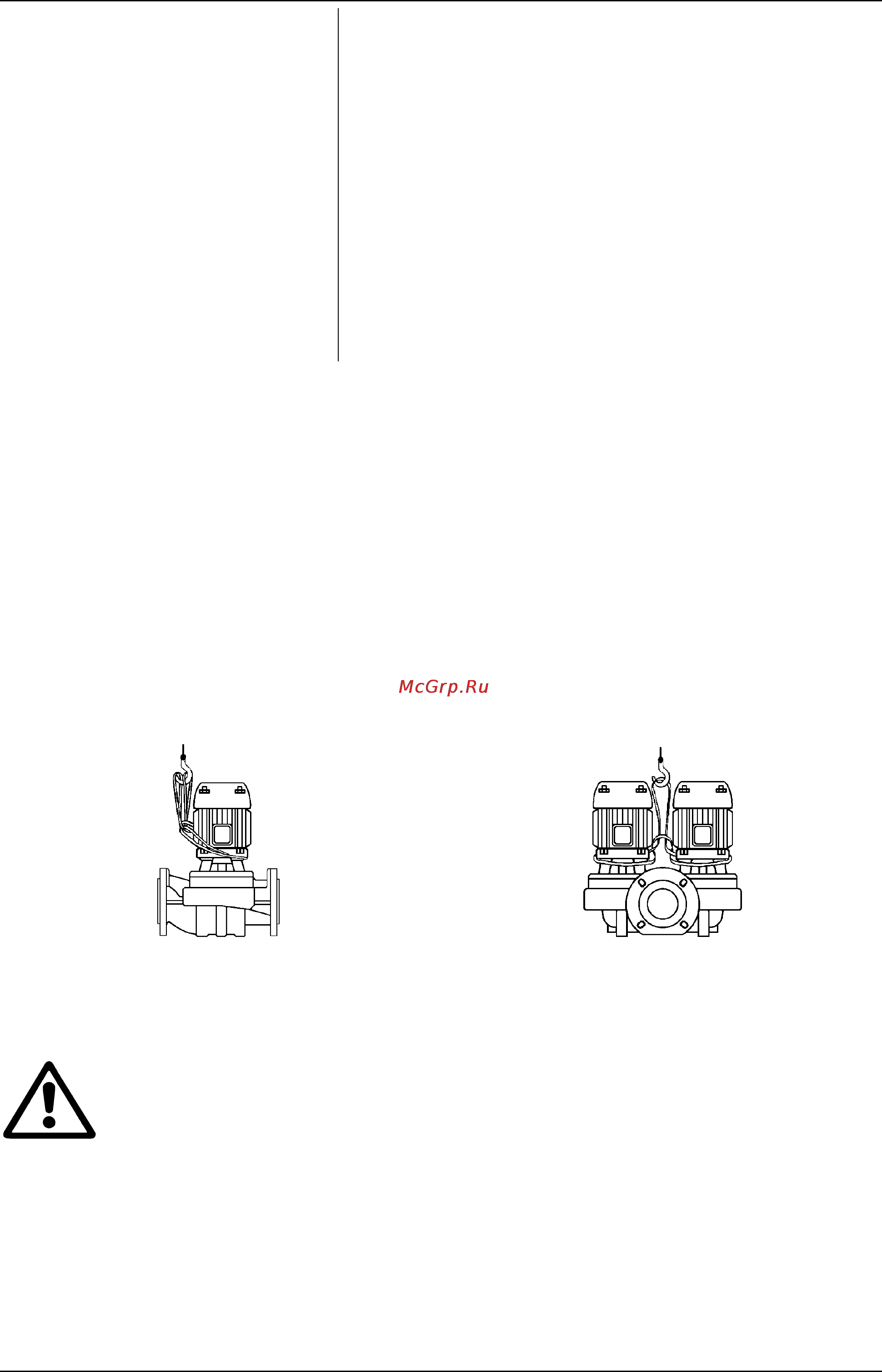

Paveikslai žemiau parodo, kaip reikia pakelti viengubą siurblį (KLM – KLP – CM – CP) – Fig. 1 –
ir dvigubą siurblį (DKLM – DKLP – DCM – DCP) – Fig. 2 – montažo metu, po to , kai jie išpakuojami.
(Fig. 1)
(Fig. 2)
5.3
Svoris
Lipnioje lentelėje ant pakuotės nurodomas bendras siurblio svoris.
6. PERSPĖJMAI
6.1
Kvalifikuotas personalas
Siurbli
ų
montavimas atliekamas tik asmen
ų
, turinči
ų
teis
ę
ir pakankam
ą
kvalifikaciją kokybiškai atlikti montavimo darbus.
Kvalifikuotas personalas – tai asmenys, kurių apmokymas, patirtis, instruktažas,
atitinkamų standartų ir darbo saugos taisyklių, bei darbo sąlygų žinojimas patvirtintas
įstaigos asmens atsakingo už darbų saugą, leidžiančio jiems atlikti visus reikiamus
darbus, kuriuose jie galėtų atpažinti ir išvengti visų galimų pavojų.
Įrenginys nėra skirtas naudoti žmonėms (įskaitant vaikus) su protine ir fizine jutimo negalia
arba neturintiems patirties ar žinių, nebent jie prižiūrimi už jų saugumą atsakingo asmens arba
buvo instruktuoti apie įrenginio naudojimą. Saugokite vaikus, kad jie nežaistų su įrenginiu.
(EN 60335-1: 02)
6.2
Saugumas
Eksploatuoti įrenginius leidžiama tik tada, kai elektrinė sistema turi visas apsaugos priemones, kurios
yra numatytos tos šalies, kur montuojamas įrenginys, taisyklėmis. (Italijai, CEI 64/2).
