ITALIANO
6

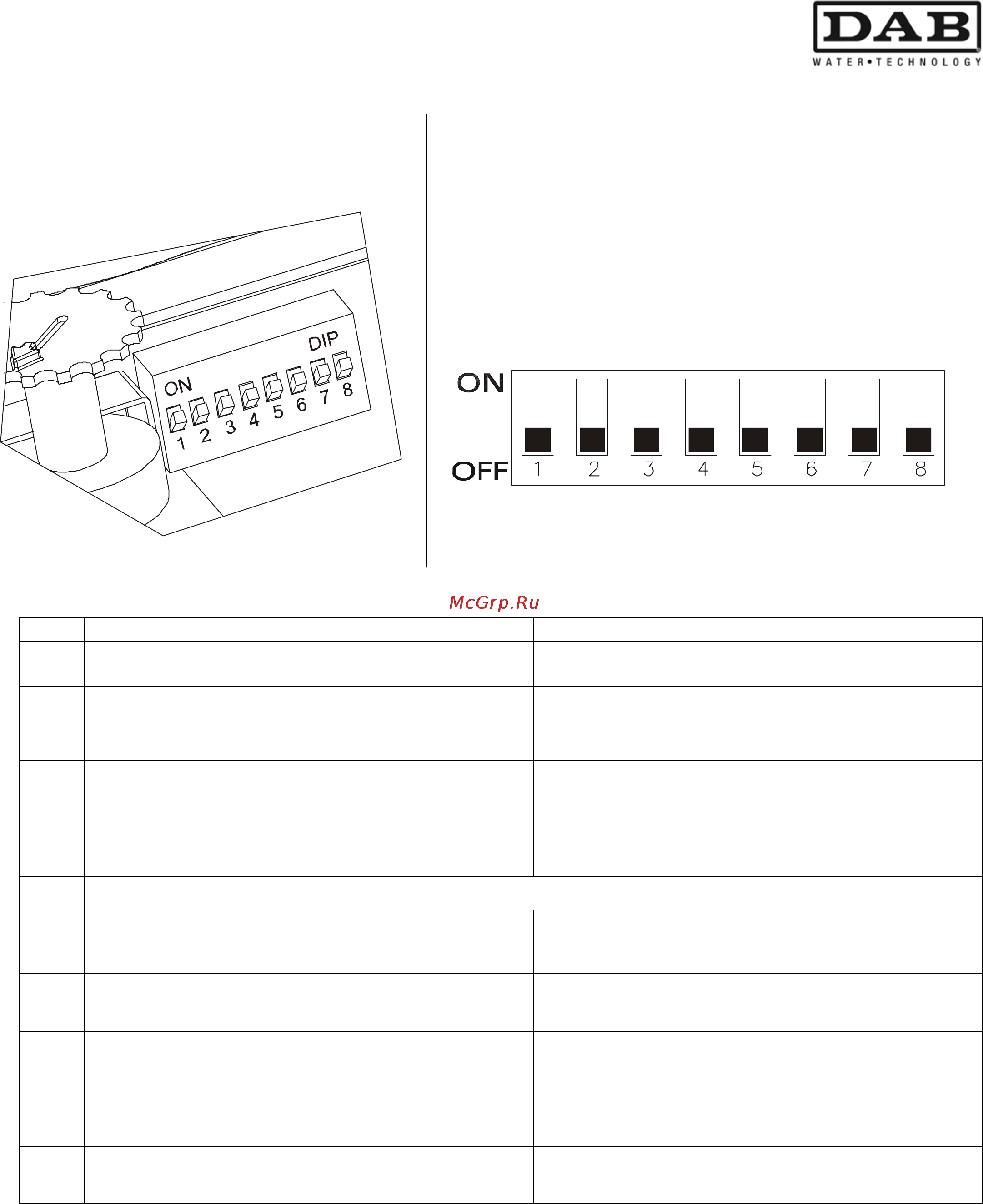

5.3 Dip-Switch di selezione funzioni
Nr. Stato in ON Stato in OFF
1
Funzione pressurizzazione attiva.
Funzione pressoflussostato attiva.
2
Funzione RWS
(raccolta acqua piovana) attiva.
Funzione RWS
(raccolta acqua piovana) disattiva.
3
Regolazione pressione di Start:
- con funzione pressoflussostato: da 3 a 4,5 bar
- con funzione pressurizzazione: da 3,5 a 8 bar
Regolazione pressione di Start:
- con funzione pressoflussostato: da 1,5 a 3 bar
- con funzione pressurizzazione: da 1,5 a 6 bar
Solo per funzione pressoflussostato
4
Marcia forzata: 1 minuto
Ingresso esterno non autoripristinante
Marcia forzata: da 3 a 8 secondi.
Ingresso esterno autoripristinante
5
Funzione Anticycling disattiva.
Funzione Anticycling attiva.
6
Ingresso esterno attivo.
Ingresso esterno disattivo.
7
Ritardo intervento ingresso esterno: 5 secondi.
Ritardo intervento ingresso esterno: 1 secondo.
8
- -
- -
