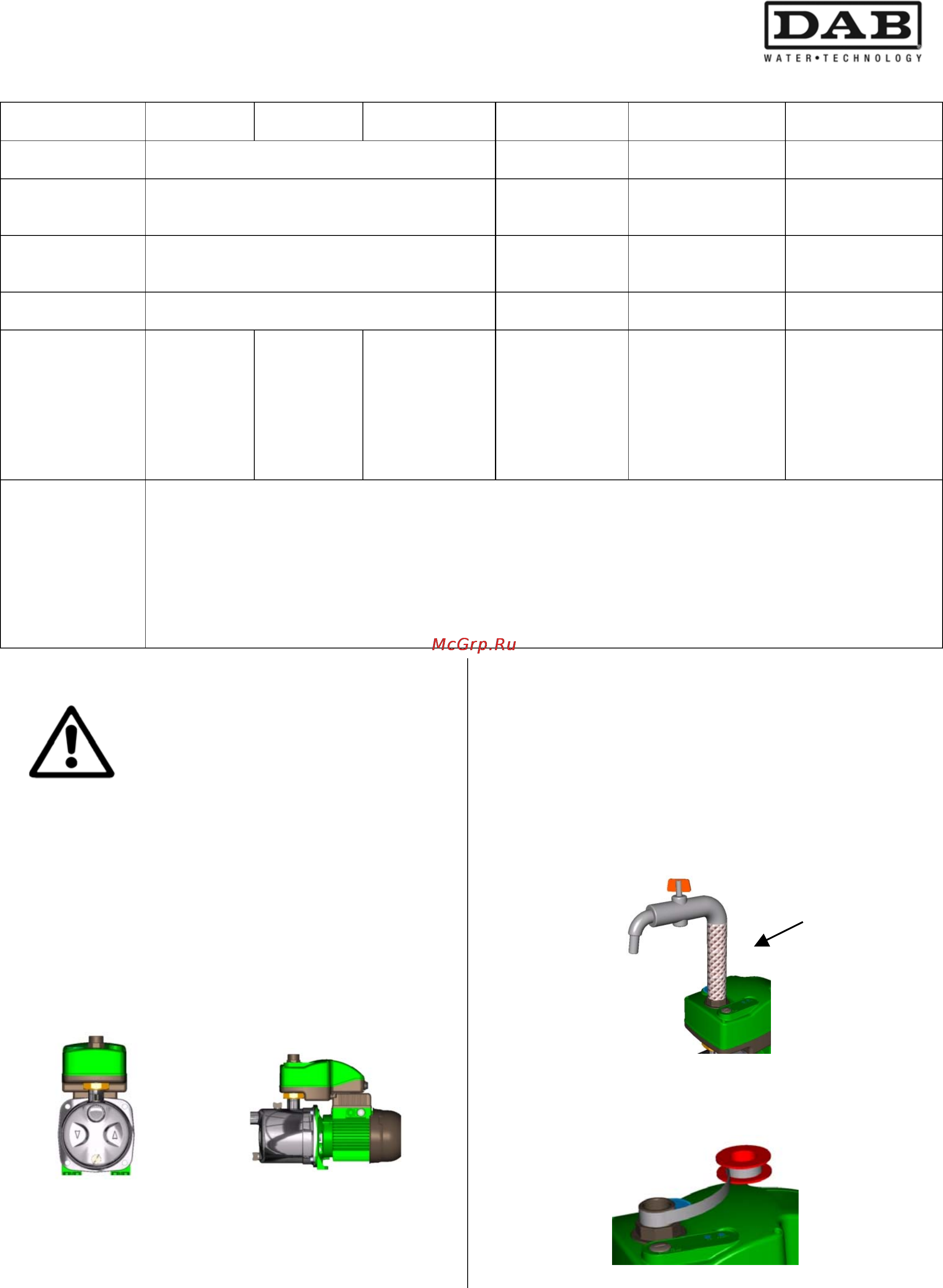

NEDERLANDS
50
3.3 Beschrijving van de eigenschappen van de modellen
Model pomp Active J Active JI Active JC Active E Active EI Active EC
Kenmerken
zelfaanzuigend centrifuge
centrifuge
zelfaanzuigend
centrifuge
Toepassingen
met water uit artesische put of ingegraven tank
drukregeling
voor huishoud.
gebruik
met water uit
artesische put of
ingegraven tank
drukregeling voor
huishoud. gebruik
Beperkingen
aanzuiging tot 8 meter
water zonder
opgeloste
gassen
aanzuiging tot 8
meter
water zonder
opgeloste gassen
Installatie-
voorwaarden
met afsluiter onderafvoer met afsluiter onderafvoer
Bijzondere
kenmerken
geschikt voor
het pompen
van water bij
aanwe-
zigheid van
lucht
roestvrij,
geschikt voor
pompen van
water bij
aanwe-
zigheid van
lucht
hydraulica in
technisch
polymeer,
geschikt voor
het pompen van
water bij
aanwezigheid
van lucht
geruisloos
geruisloos en
roestvrij, geschikt
voor het pompen
van water bij
aanwezigheid van
lucht
hydraulica in
technisch polymeer,
geruisloos
Voordelen
ten opzichte
van
traditionele
systemen
Beperkte afmetingen.
Betere hygiëne.
Stabiele druk.
Instelbare startdruk.
Automatische starts in geval van alarm.
Beperking van het aantal starts.
Blokkering van de pomp bij gebrek aan
water.
Ingebouwde terugslagklep en manometer.
Mogelijkheid alarmactivering van afstand.
Overdrukbeveiliging
(de pomp stopt bij een druk boven 10 bar).
Anticycling-beveiliging
Helpt ijsvorming in het pomphuis te voorkomen met
geforceerd cyclisch bedrijf.
4. INSTALLATIE EN AANSLUITING
4.1 Installatie van de pomp
De pompen kunnen wat water bevatten
dat achtergebleven is na het testen. Wij
adviseren om de pompen kort uit te
spoelen met schoon water, alvorens
hen definitief te installeren.
De elektropomp dient in een goed geventileerde ruimte
geïnstalleerd te worden, die bescherming biedt tegen de
weersomstandigheden en een omgevingstemperatuur
heeft van niet meer dan 40°C.
Een stevige verankering van de pomp aan de
ondergrond bevordert de absorptie van eventuele
trillingen die ontstaan bij de werking.
Monteer de pomp altijd op een basis, met de
zuigopening in horizontale en de persopening in
verticale stand.
De pomp mag uitsluitend horizontaal geïnstalleerd
worden.
Voorkom dat het gewicht van de metalen leidingen op
de openingen van de pomp drukt en daarbij een
overmatige druk uitoefent, waardoor vervormingen of
breuken kunnen ontstaan. Zorg zonodig voor de
afzonderlijke verankering van de leidingen.
De aanzuigleiding dient zo kort mogelijk te zijn. Voor
aanzuigdieptes van meer dan 4 meter, of met aanzienlijke
horizontale trajecten, is het raadzaam een aanzuigleiding te
gebruiken met een diameter die groter is dan die van de
aanzuigopening van de elektropomp.
Om te voorkomen dat zich luchtbellen in de aanzuigleiding
vormen dient u voor een positief verlopende, lichte helling
van deze leiding naar de elektropomp te zorgen.
Om geen trillingen naar het systeem over te dragen, wordt
aangeraden na de perszijde de buigzame leiding te
gebruiken die in de verpakking is bijgeleverd.
Indien het niet mogelijk is de aansluiting tot stand te
brengen met behulp van de buigzame leiding, dient u
uitsluitend teflon band te gebruiken.
