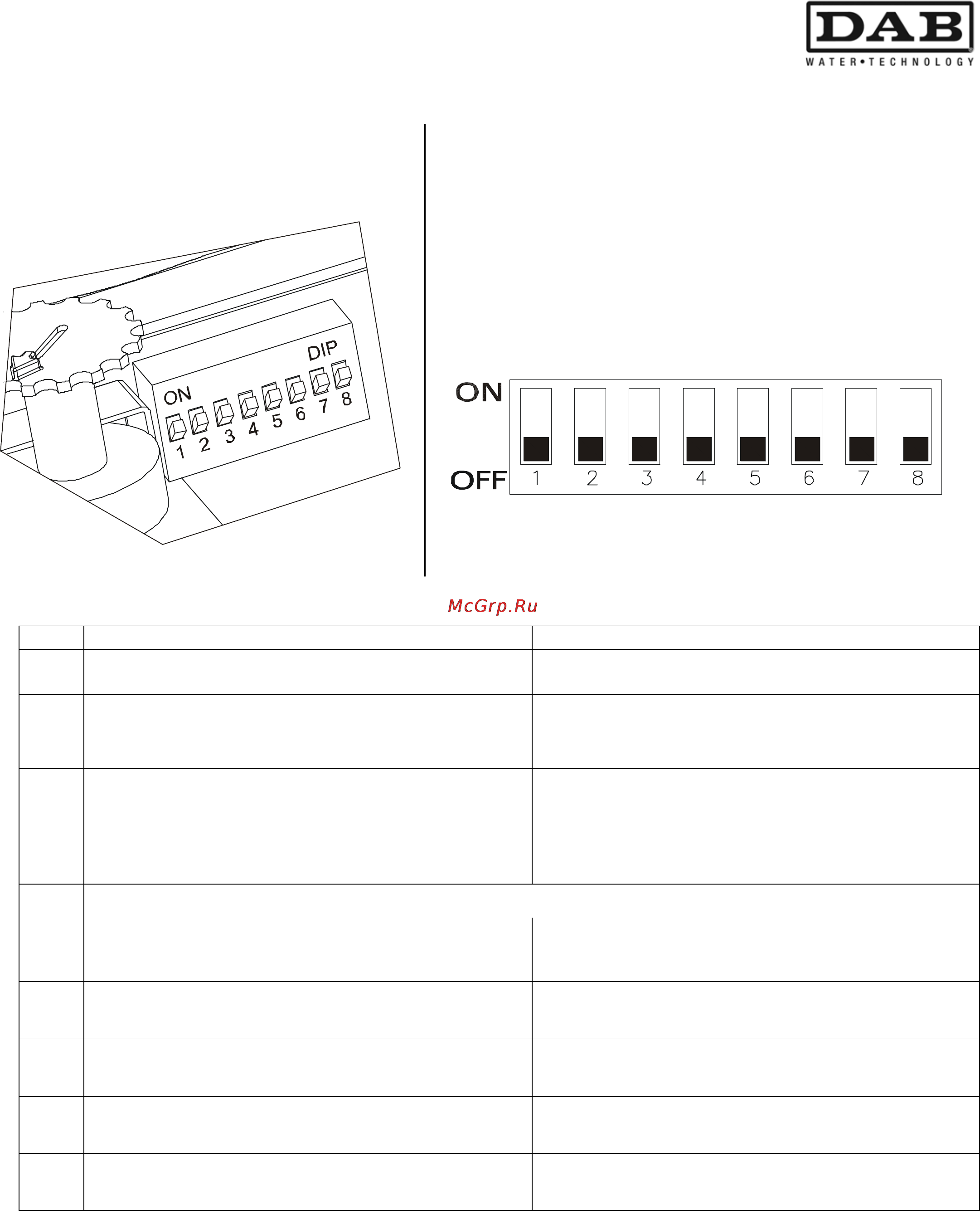

5.3 Funktsioonide valiku Dip-Switch
Nr. olek ON olek OFF
1
Survefunktsioon sisse lülitatud.
Survekontrolli funktsioon sisse lülitatud.
2
RWS-funktsioon
(vihmavee kogumine) sisse lülitatud.
RWS-funktsioon
(vihmavee kogumine) välja lülitatud.
3
Start rõhu reguleerimine:
- survekontrolli funktsioon: 3 kuni 4,5 bar
- survefunktsioon: 3,5 kuni 8 bar
Start rõhu reguleerimine:
- survekontrolli funktsioon: 1,5 kuni 3 bar
- survefunktsioon: 1,5 kuni 6 bar
Ainult survekontrolli funktsiooni korral
4
Sunnitud töökäik: 1 minut
Väline toide ei ole isetaastuv.
Sunnitud töökäik: 3 kuni 8 sekundit
Väline toide on isetaastuv.
5
Funktsioon Anticycling on välja lülitatud.
Funktsioon Anticycling on sisse lülitatud.
6
Väline toide on sisse lülitatud.
Väline toide on välja lülitatud.
7
Välise toite sekkumise viibimine: 5 sekundit.
Välise toite sekkumise viibimine: 1 sekund.
8
- -
- -
