ΕΛΛΗΝΙΚΑ
89

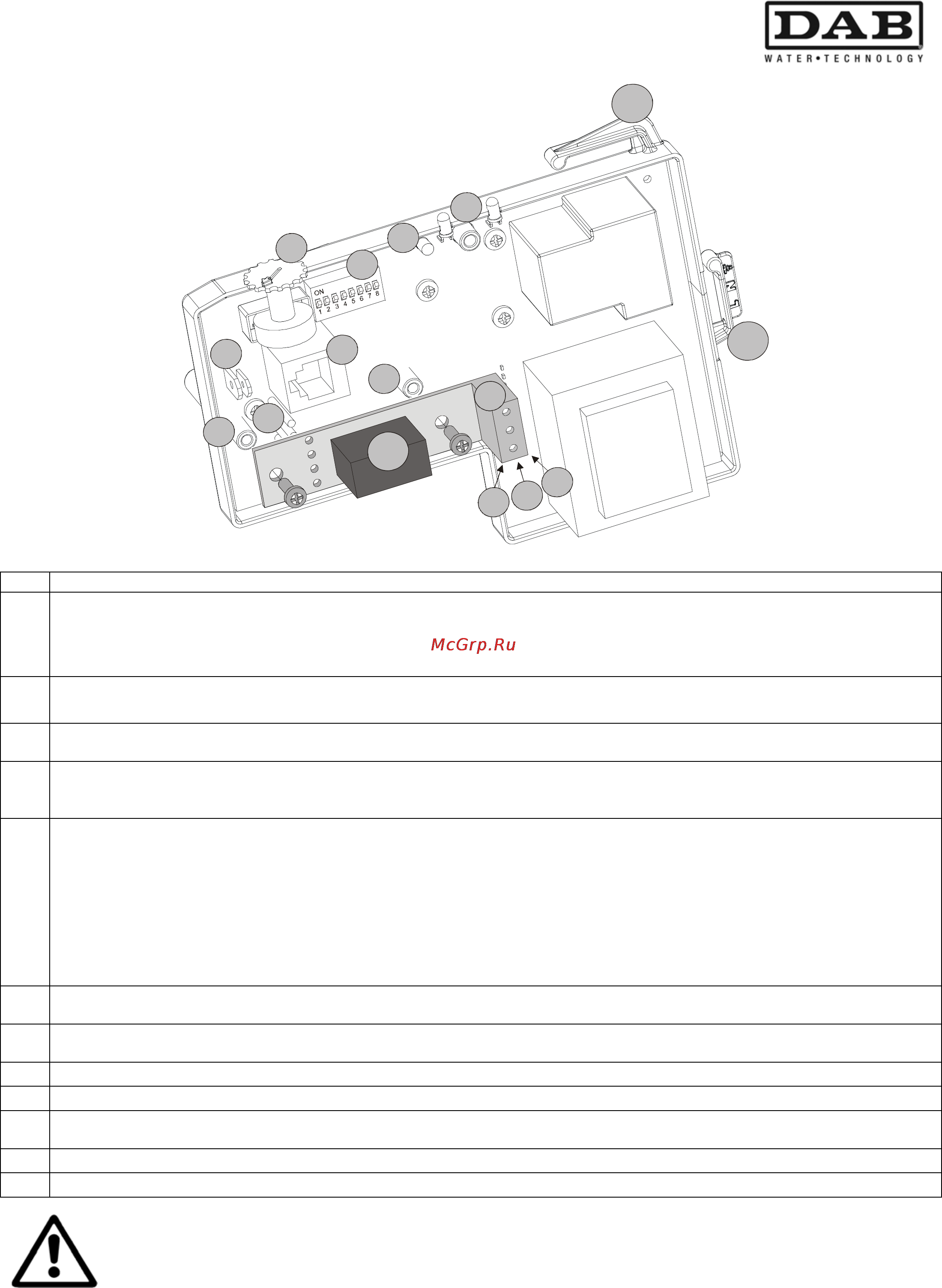

5.2 Εσωτερικός πίνακας ρύθμισης
Λεπτ.
Λειτουργία
1
Μεταβλητή αντίσταση (τρίμερ) για τη ρύθμιση της πίεσης Λειτουργίας.
Για τη λειτουργία Συμπίεσης, στα Συγκροτήματα με 2 αντλίες:
- Μεταβλητή αντίσταση (τρίμερ) για τη ρύθμιση της πίεσης Εκκίνησης της κύριας αντλίας.
- Μεταβλητή αντίσταση (τρίμερ) για τη ρύθμιση της πίεσης Στάσης της εφεδρικής αντλίας.
2
Διακόπτης Dip Switch επιλογής λειτουργιών.
Στα Συγκροτήματα με 2 αντλίες, οι διακόπτες Dip Switch πρέπει να ρυθμίζονται στις ίδιες λειτουργίες.
3
Πράσινο λαμπάκι εσωτερικό για τη σήμανση επικοινωνίας μεταξύ της κύριας αντλίας και της εφεδρικής αντλίας
στα συγκροτήματα με 2 αντλίες.
4
Πράσινο λαμπάκι = ΣΥΝΕΧΕΙΑ ΑΝΑΜΜΕΝΟ όταν η αντλία τροφοδοτείται χωρίς ροή νερού.
Πράσινο λαμπάκι = ΑΝΑΒΟΣΒΗΝΕΙ όταν η αντλία τροφοδοτείται με ροή νερού.
Κόκκινο λαμπάκι = ΣΥΝΑΓΕΡΜΟΣ
5
Φάστον σύνδεσης εξωτερικής εισόδου για τη σύνδεση ή ενός πιεζοστάτη ελάχιστης πίεσης ή ενός φλοτέρ
ελάχιστης στάθμης.
Προσοχή!! Στα Συγκροτήματα με 2 αντλίες, συνδέστε παράλληλα τις 2 εξωτερικές εισόδους,
λαμβάνοντας υπόψη τη διάσταση του φάστον!
Ηλεκτρικά χαρακτηριστικά:
Τάση ρεύματος: 5V – χαμηλότερη από 1mA
Για τη Λειτουργία Συμπίεσης ή Ροοστάτη πίεσης: NC (κανονικά κλειστό).
Για τη Λειτουργία RWS (συλλογή βρόχινου νερού): NO (κανονικά ανοικτό).
6
Πρίζα RJ (6-πολική) σειριακής επικοινωνίας 232 μεταξύ της κύριας αντλίας και της εφεδρικής αντλίας στα
Συγκροτήματα με 2 αντλίες.
7
Ηλεκτρική σύνδεση για βοηθητικό ρελέ.
(ρελέ συναγερμού από απόσταση για Active System ή ρελέ τροφοδοσίας 3-οδης βαλβίδας για RWS).
8 Βάση μηχανικής συγκράτησης για βοηθητικό ρελέ.
9 3-οδος ακροδέκτης για επαφή προαιρετικού ρελέ.
10
Προαιρετικό ρελέ για λειτουργία RWS (συλλογή βρόχινου νερού)
Κοινό NO – NC (κανονικά ανοικτό – κανονικά κλειστό).
11 Σύνδεση ηλεκτρικής τροφοδοσίας στην πλακέτα.
12 Σύνδεση ηλεκτρικής τροφοδοσίας στον κινητήρα της αντλίας.
Στα Συγκροτήματα με 2 αντλίες, ΑΦΟΥ ΔΙΑΚΟΨΕΤΕ ΤΗΝ ΤΑΣΗ ΤΟΥ ΔΙΚΤΥΟΥ, συνδέστε το
καλώδιο που θα βρείτε στα παρελκόμενα, στην πρίζα RJ των αντίστοιχων πλακετών.
ΠΡΟΣΟΧΗ! Το καλώδιο έχει μια Κύρια είσοδο και μια Εφεδρική είσοδο που ξεχωρίζουν από
τις πινακίδες αναγνώρισης!
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
