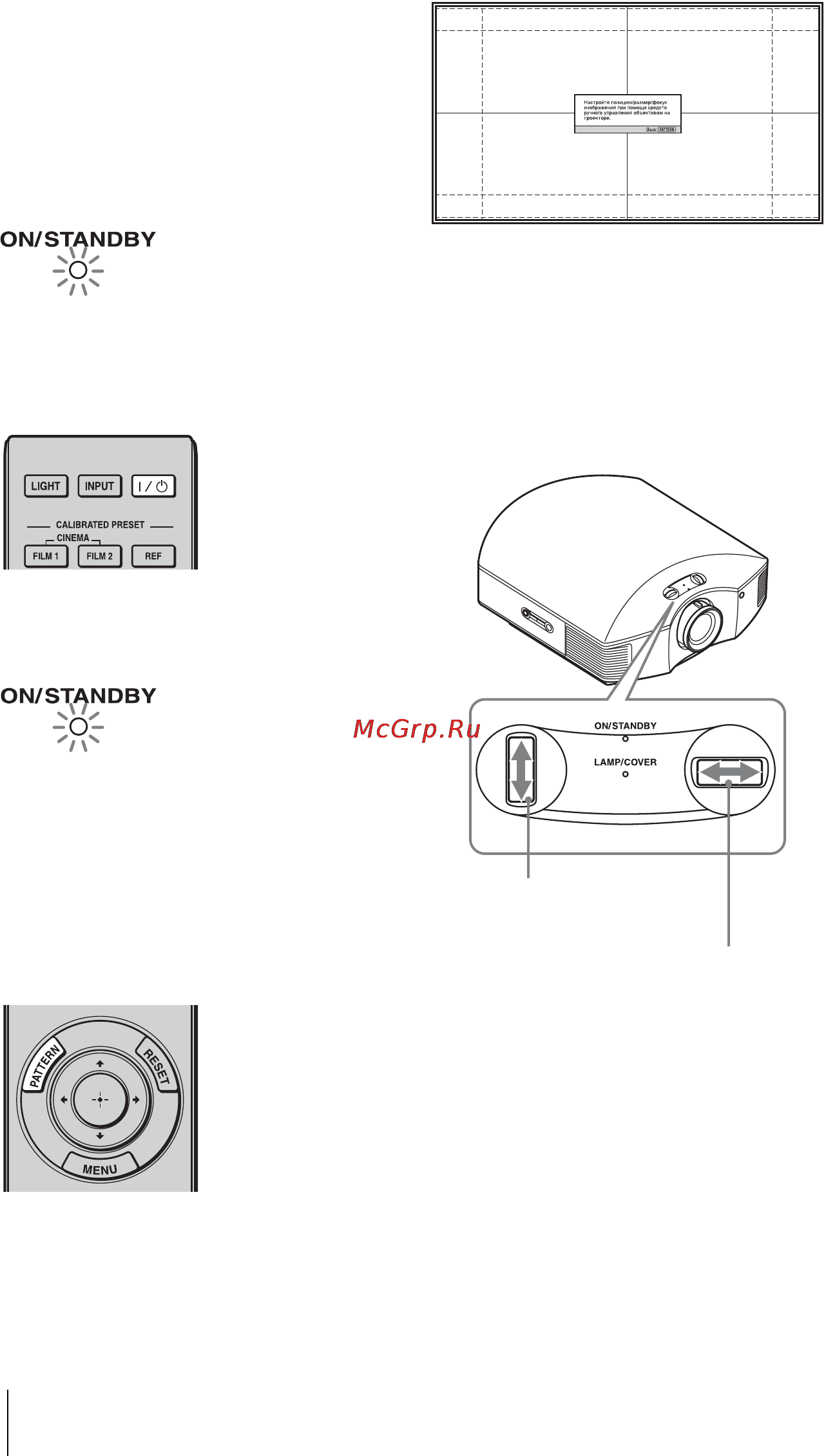

10
1 После подключения кабеля
переменного тока к
проектору подключите
кабель переменного тока к
сетевой розетке.
Индикатор ON/STANDBY
загорится красным, а проектор
перейдет в режим ожидания.
2 Нажмите переключатель ?/1
(ON/STANDBY),
чтобы
включить проектор.
Индикатор ON/STANDBY будет
мигать зеленым, затем будет
гореть зеленым.
3 Отобразите тестовый сигнал
для выполнения
регулировок.
Нажмите кнопку PATTERN на
пульте дистанционного
управления, чтобы отобразить
тестовый сигнал.
Совет
Чтобы тестовый сигнал пропал,
нажмите кнопку PATTERN.
4 Перемещайте оба диска
сдвига объектива, чтобы
отрегулировать положение
изображения.
Горит красным
цветом.
Мигает зеленым
некоторое время
(десятки секунд),
затем горит зеленым.
Регулировка вертикального
положения
Регулировка
горизонтального
положения
