Соединения и подготовка
11
Регулировка горизонтального положения
Поверните диск сдвига объектива вправо или влево.
Изображение, спроецированное на экран, смещается вправо или влево
максимум на 25% от ширины экрана от центра объектива.
Регулировка вертикального положения
Поверните диск сдвига объектива вверх или вниз.
Изображение, спроецированное на экран, смещается вверх или вниз
максимум на 71% от высоты экрана от центра объектива.

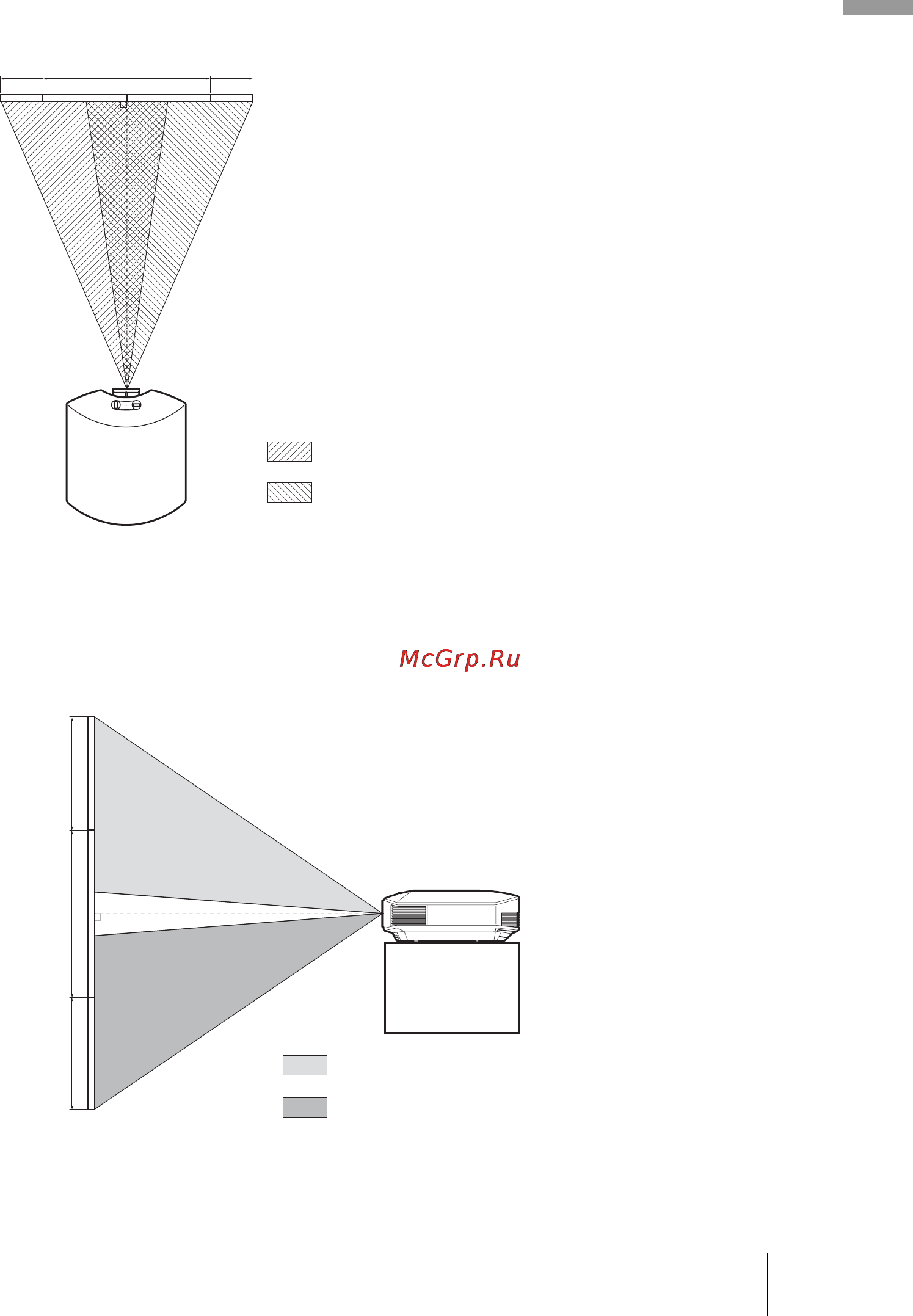

Вид сверху
: положение изображения при максимальном
перемещении изображения влево
: положение изображения при максимальном
перемещении изображения вправо
25% Ширина экрана 25%
71%
Высота
экрана
71%
Вид сбоку
: положение изображения при максимальном
перемещении изображения вверх
: положение изображения при максимальном
перемещении изображения вниз
