Соединения и подготовка
9

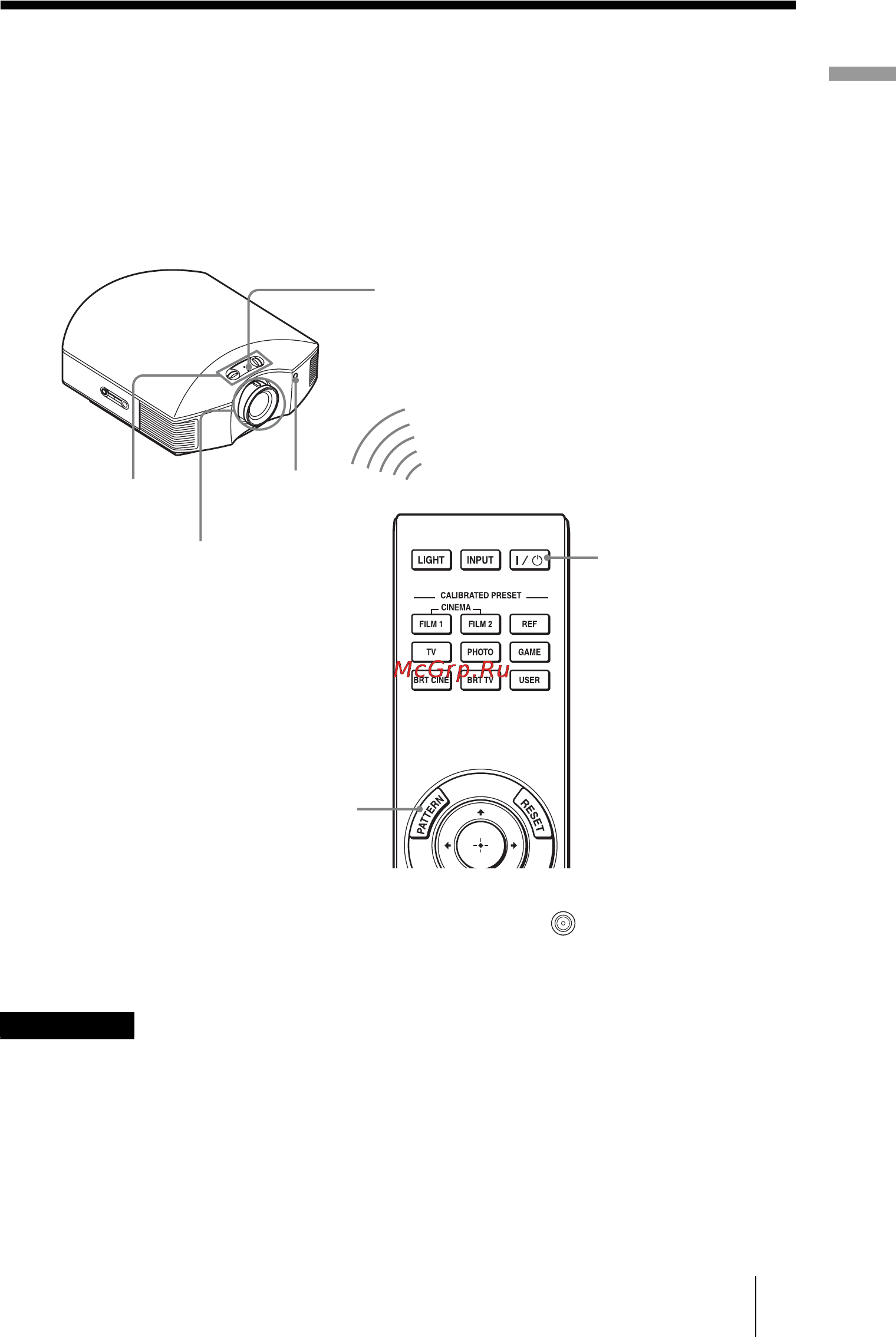

Подготовка к работе 2. Регулировка
положения изображения
Выполните проецирование изображения на экран, затем отрегулируйте
положение изображения.
Совет
Кнопки
?/1 (ON/STANDBY), INPUT, MENU, и M/m/</,/ (джойстик) на боковой
панели проектора выполняют те же функции, что и на пульте дистанционного
управления.
В зависимости от расположения установки проектора, возможно, не удастся управлять
проектором с помощью пульта дистанционного управления. В этом случае направьте
пульт дистанционного управления на экран вместо проектора.
Примечание
Индикатор ON/STANDBY
Датчик пульта
дистанционного
управления
3 Кнопка PATTERN
5, 6
Рычаг
увеличения,
кольцо
фокусировки
2
1
Диски сдвига
объектива
Переключатель
?/1 (ON/
STANDBY)
4
