4

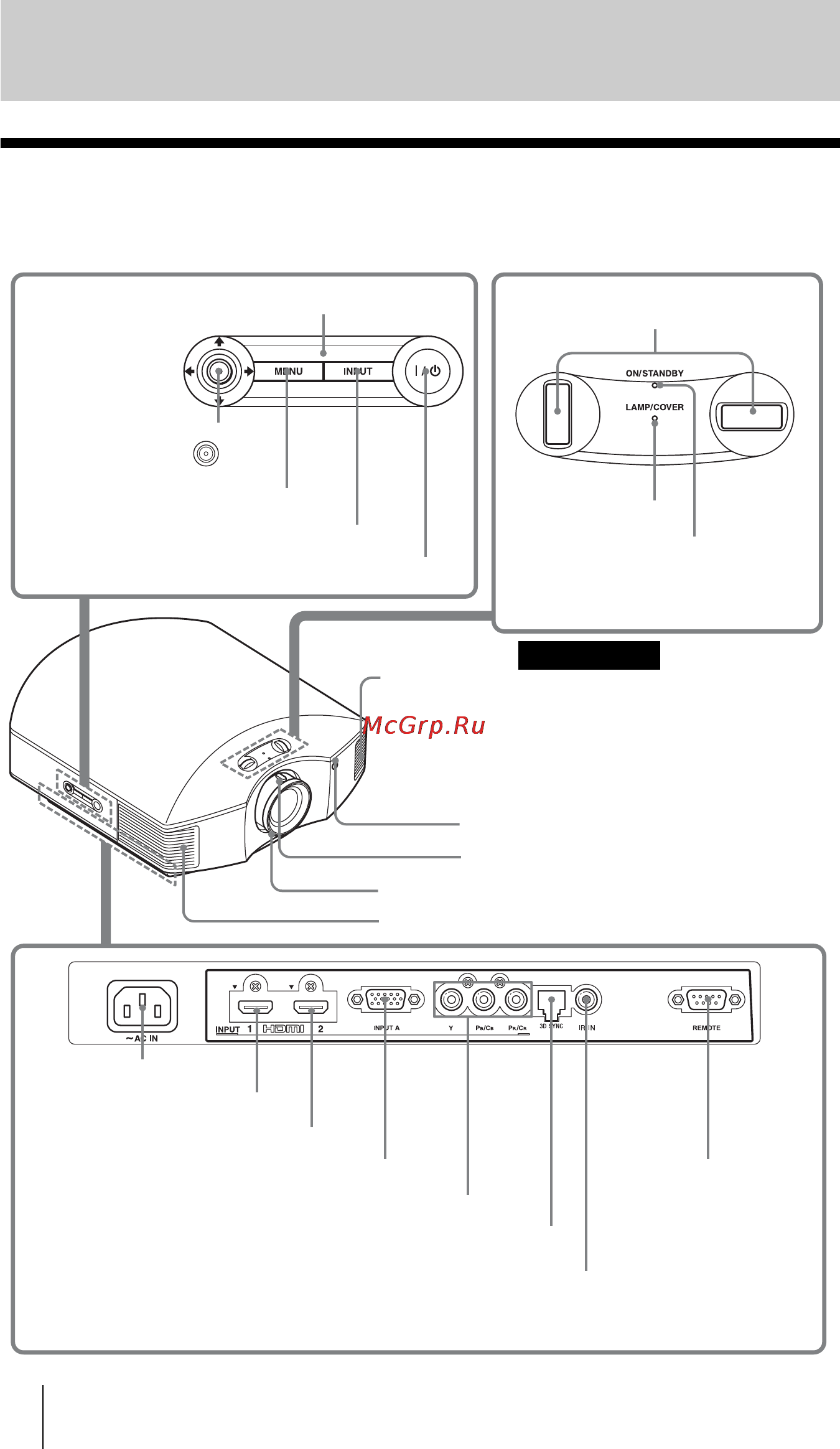

Передняя/правая сторона
Для управления проектором можно использовать кнопки на панели
управления с теми же названиями, что и на пульте дистанционного управления.
Расположение элементов управления
Кнопка INPUT (1 стр. 20)
Кнопка MENU (1 стр. 34)
Индикатор
ON/STANDBY
(1 стр. 10)
Датчик пульта дистанционного
управления
Вентиляцион-
ные отверстия
(выпускные)
Переключатель
?/1 (ON/STANDBY) (1 стр. 10)
Индикатор
LAMP/COVER
(1 стр. 65)
Кнопка M/m/</,
(стрелка)/ (ввод)
(1 стр. 34)
Вентиляционные отверстия (выпускные)
Гнездо
- AC IN
Разъем Y P
B/CB PR/CR (тип штекера) (1 стр. 16)
Разъем INPUT A (1 стр. 17)
Разъем HDMI 1 (1 стр. 14)
Разъем REMOTE
Используется для
подключения к
компьютеру и т.д. для
дистанционного
управления
Разъем HDMI 2 (1 стр. 14)
Когда индикатор ON/STANDBY
горит оранжевым, включен
режим ожидания. (1 стр. 48)
Примечание
Диски сдвига объектива
(1 стр. 10)
Рычаг увеличения (1 стр. 12)
Кольцо фокусировки (1 стр. 12)
Панель управления
Разъем IR IN
Вход сигналов для
управления проектором
Разъем 3D SYNC (1 стр. 18)
