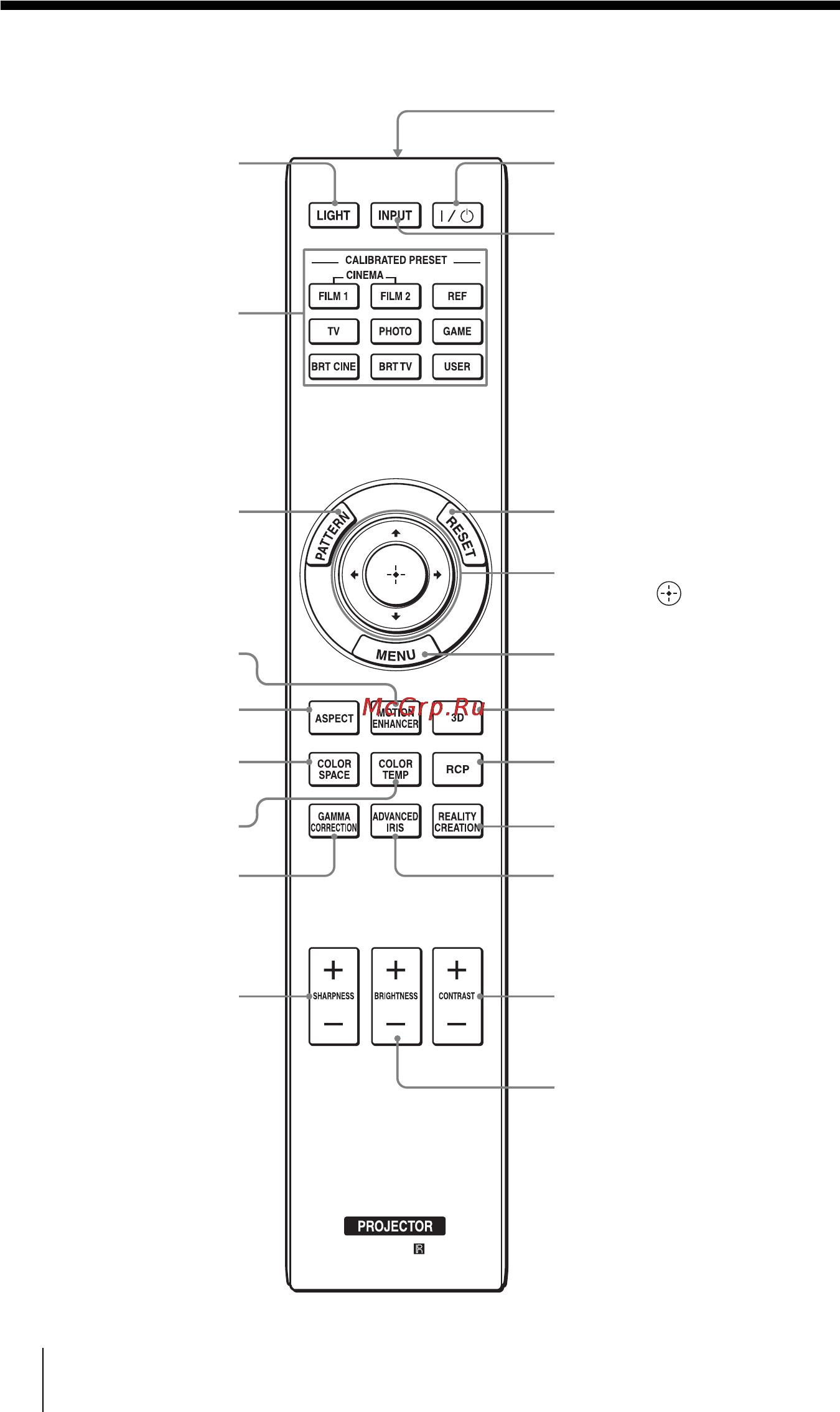

Пульт дистанционного управления
Кнопка INPUT (1 стр. 20)
Инфракрасный передатчик
Переключатель
?/1
(ON/STANDBY) (1 стр. 10)
Кнопка COLOR SPACE
(1 стр. 31)
Кнопки M/m/</,
(стрелка)/ (ввод)
(1 стр. 34)
Кнопка RESET (1 стр. 36)
Кнопка CONTRAST +/–
(1 стр. 40)
Кнопка BRIGHTNESS +/–
(1 стр. 40)
Кнопка LIGHT
Подсвечивает кнопки
на пульте
дистанционного
управления.
Кнопки CALIBRATED
PRESET (1 стр. 29)
Кнопка 3D (1 стр. 49)
Кнопка ASPECT
(1 стр. 22)
Кнопка PATTERN
(1 стр. 10)
Кнопка SHARPNESS +/–
(1 стр. 41)
Кнопка MENU (1 стр. 34)
Кнопка REALITY
CREATION (1 стр. 38)
Кнопка COLOR TEMP
(1 стр. 31)
Кнопка RCP (Real Color
Processing) (1 стр. 32)
Кнопка ADVANCED IRIS
(1 стр. 31)
Кнопка GAMMA
CORRECTION (1 стр. 31)
Кнопка MOTION
ENHANCER (1 стр. 31)
