12

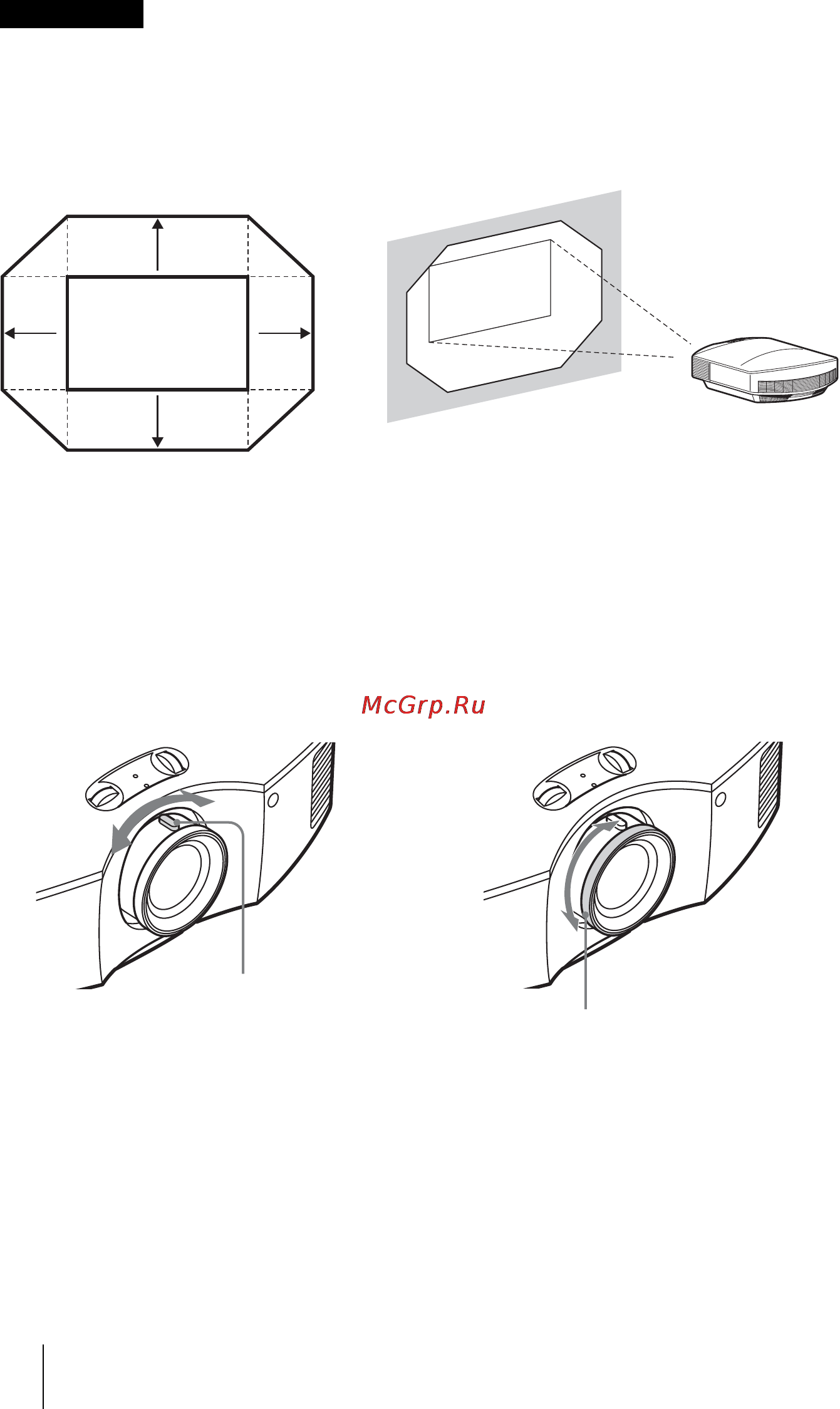

• Диапазон перемещения проецированного на экран изображения можно
отрегулировать только в пределах восьмиугольной области, как показано на
следующем рисунке. Для получения дополнительной информации см. раздел
“Расстояние проецирования и диапазон сдвига объектива” (1 стр. 87).
• При одновременном использовании функций горизонтального и вертикального
сдвига объектива расстояние смещения изображения, спроецированного на экран,
зависит от регулировки сдвига объектива.
5 Отрегулируйте размер
изображения с помощью
рычага увеличения.
6 Отрегулируйте фокус с
помощью кольца
фокусировки.
Примечания
Диапазон перемещения
проецируемого изображения
Проецируемое
H: ширина проецируемого изображения
V: высота проецируемого изображения
0,71V
0,71V
0,25H 0,25H
Рычаг увеличения
Кольцо фокусировки
