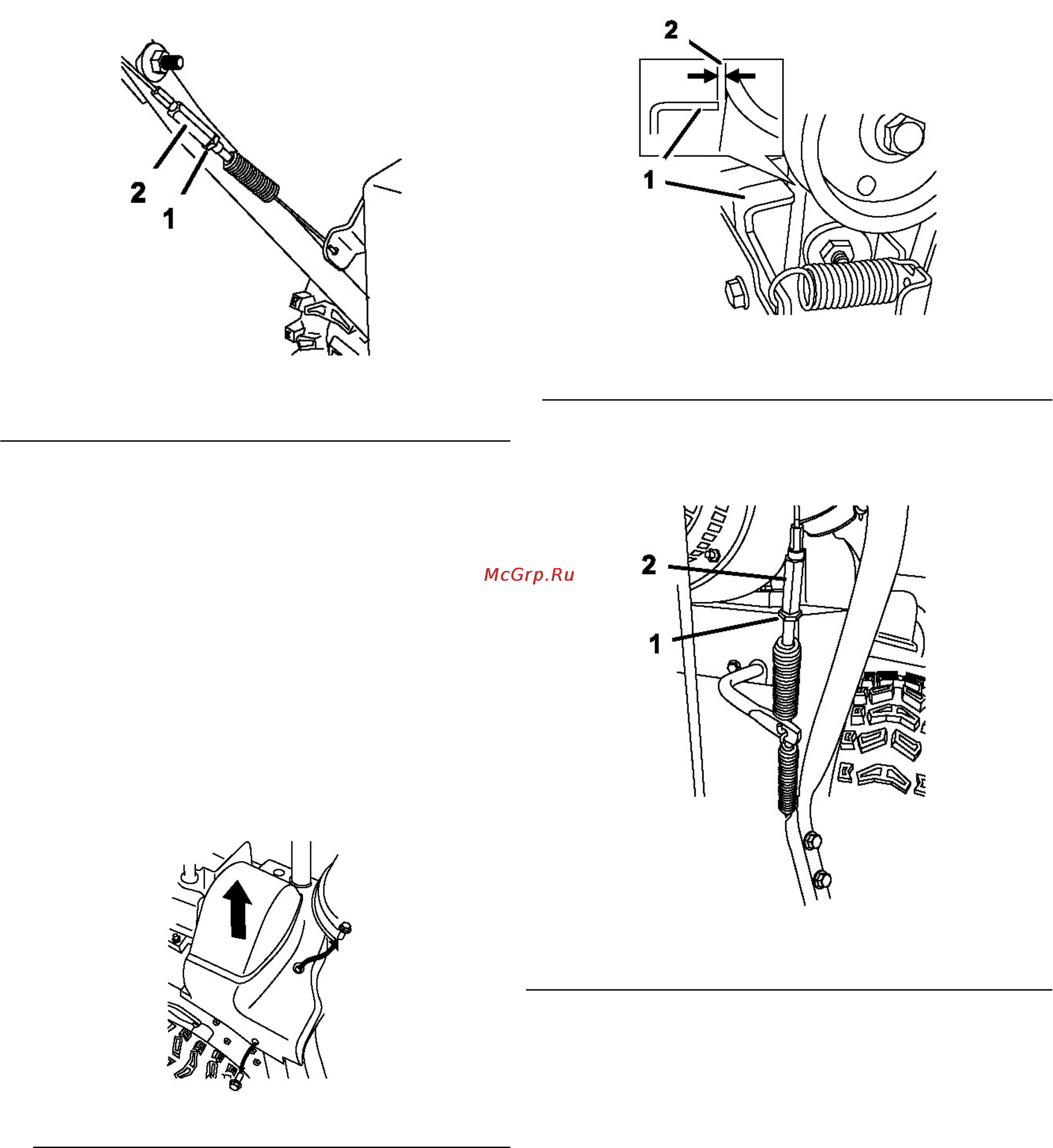

Рисунок 36.
1. Контргайка.
2. Стяжная муфта
Проверка и регулировка
троса шнека/крыльчатки
Частота проведения обслуживания:
После первых двух часов работы – Проверьте
трос шнека/крыльчатки и отрегулируйте его при
необходимости.
Ежегодно - Проверьте трос шнека/крыльчатки и
отрегулируйте или замените его при
необходимости.
1. Открутите 2 винта с правой стороны крышки
ремня, как показано на рисунке.
2. Поднимите правую сторону крышки ремня
(Рис. 37)
Рисунок 37.
Отпустите рычаг управления шнеком/крыльчаткой,
убедитесь, что зазор между сцеплением шнека и лапкой
составляет 1,5 мм (рис. 38).
Рисунок 38
1. Лапка
2. Расстояние 1,5мм
4. Если трос шнека/крыльчатки не точно отрегулирован,
выполните следующее:
5. Ослабьте контргайку (Рис. 39).
Рисунок 39.
1. Контргайка.
2. Стяжная муфта.
6. Ослабьте или подтяните стяжную муфту, чтобы
отрегулировать натяжение троса (Рис. 39).
7. Отрегулируйте стяжную муфту, пока не достигнете
требуемого зазора.
8. Затяните контргайку.
9. Вставьте 2 ранее снятых винта в крышку ремня.
10. Если трос шнека/крыльчатки точно отрегулирован, но
проблема остается, свяжитесь с авторизованным
сервисным центром.
