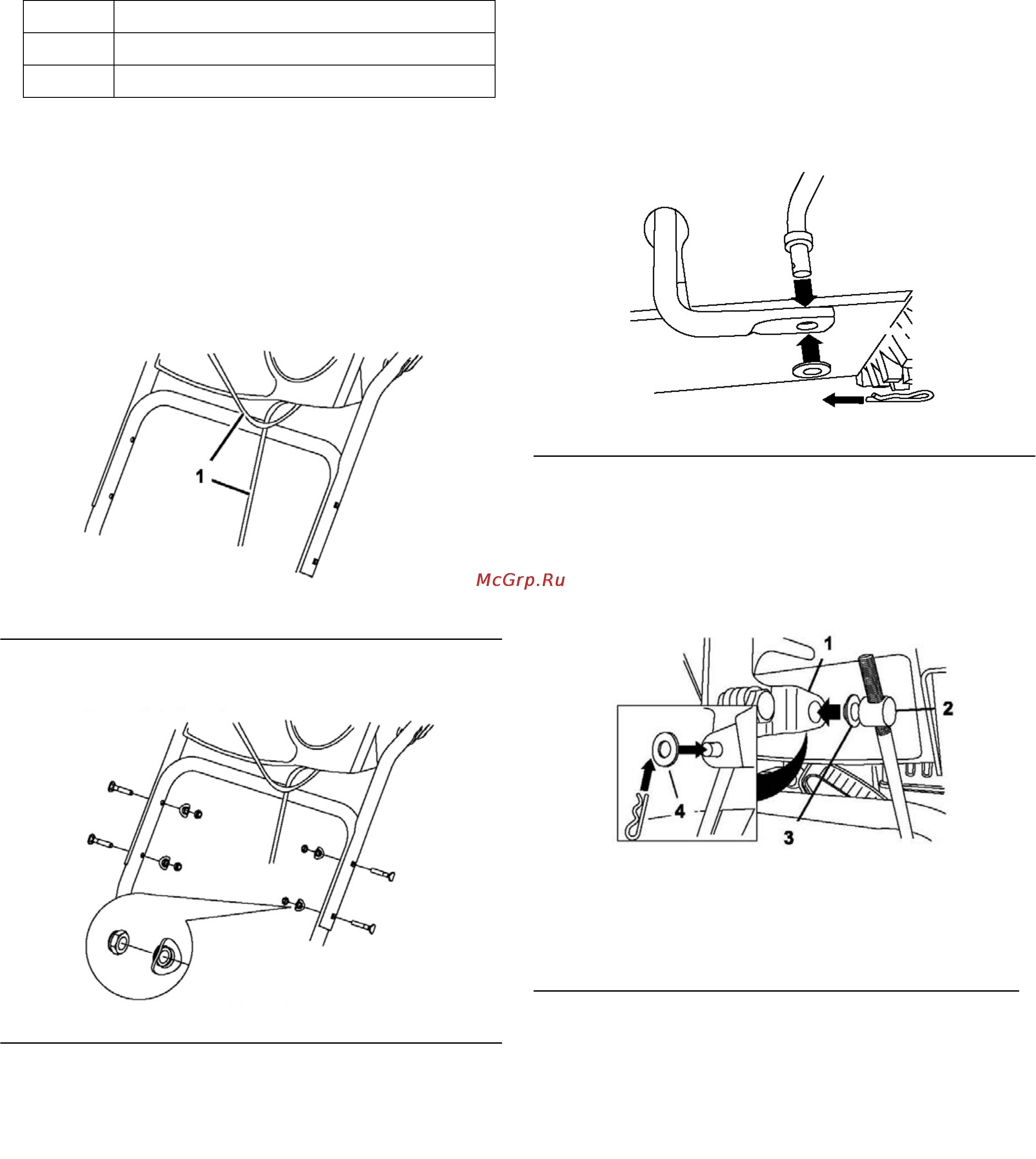

![Toro 38639 [7/28] Рисунок 5](/views2/1016075/page7/bg7.png)
7
1. Установка верхней
рукоятки.
4 Болты
4 Изогнутые прокладки
4 Контргайки
Процесс сборки.
Уточнение: Не снимайте резиновую ленту с тросов, пока
не установите верхнюю рукоятку.
1. Поднимите и поверните верхнюю рукоятку и
расположите ее над нижней рукояткой. (Рис. 3)
Важно: Направьте тросы, прикрепленные к
джойстику Quick Stick, внутри верхней рукоятки и
убедитесь, что тросы не зажаты между секциями
рукоятки.
Рисунок 3
1. Тросы
2. Закрепите верхнюю рукоятку 4 болтами, 4 изогнутыми
прокладками и 4 контргайками (Рис. 4)
Рисунок 4
2. Установка элементов
управления ходом.
Процесс сборки.
1. Снимите шпильку и прокладку с нижнего конца штока
переключения скоростей и вставьте нижний конец штока
в нижнее соединение, чтобы изогнутый конец штока
переключения скоростей смотрел назад (рис. 5).
Рисунок 5
2. Закрепите шток переключения скоростей с помощью
ранее снятых прокладки и шпильки.
3. Снимите шпильку и внешнюю прокладку с цапфы на
верхнем конце штока переключения скоростей.
(Рис. 6)
Рисунок 6.
1. Рычаг переключения скоростей
2. Цапфа
3. Внутренняя прокладка
4. Внешняя прокладка
Уточнение: Чтобы упростить установку, оставьте
плоскую прокладку на цапфе (Рис. 6)
4. Поставьте рычаг переключения скоростей в положение
R2.
5. Поверните нижнее соединение полностью вверх
(против часовой стрелки) (Рис. 7).
