Toro 38639 [21/28] Замена моторного масла
![Toro 38639 [21/28] Замена моторного масла](/views2/1016075/page21/bg15.png)
21
Проверка уровня масла в
редукторе шнека.
Частота проведения обслуживания:
Ежегодно – Проверьте уровень масла в редукторе
шнека и добавьте масло при необходимости.
1. Поставьте снегоуборщик на ровную поверхность.
2. Очистите поверхность вокруг заглушки трубки
(Рис. 40).

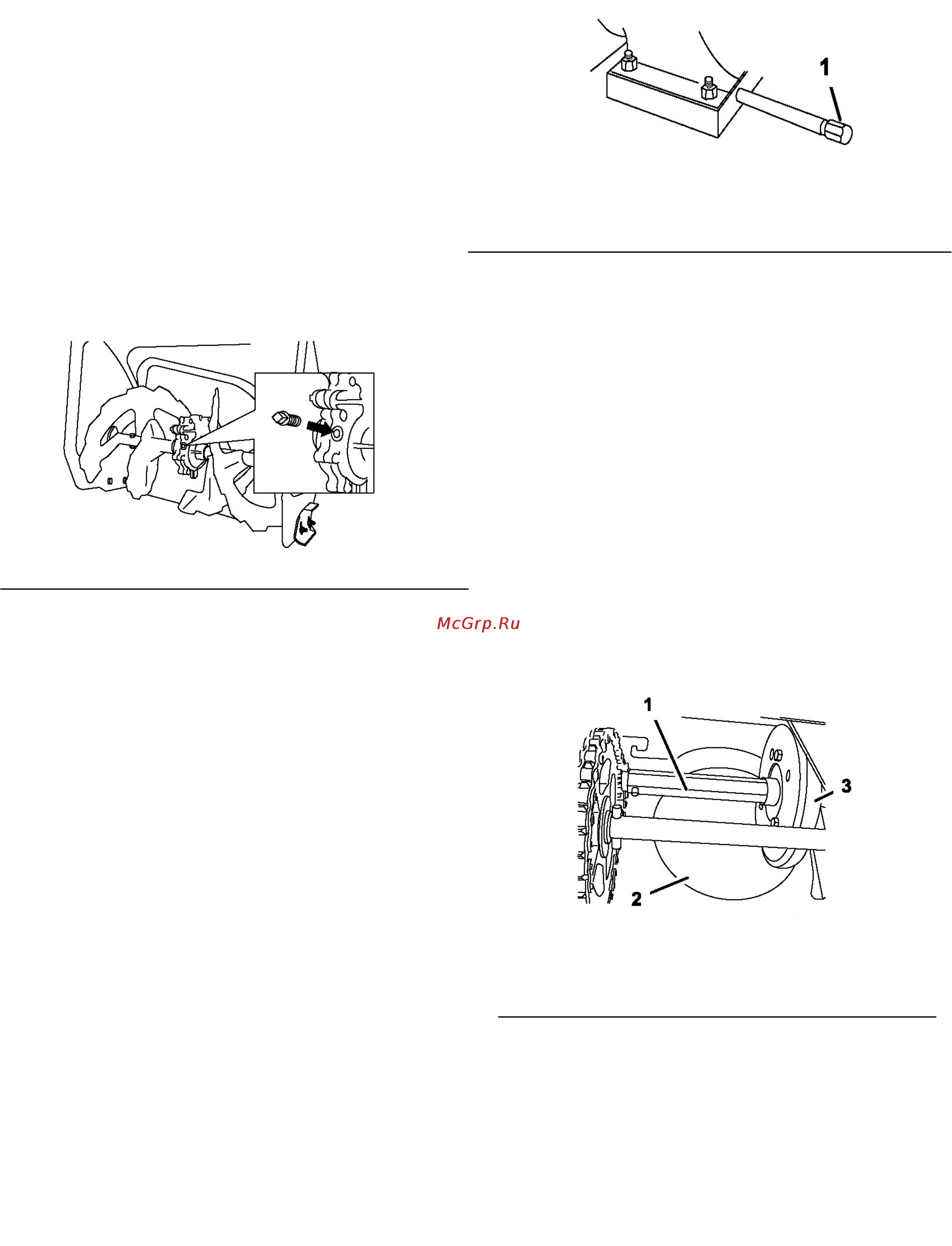

Рисунок 40.
3. Вытащите трубку из редуктора.
4. Проверьте уровень масла в редукторе. Масло
должно быть на уровне заливного отверстия.
5. Если уровень масла недостаточный, добавьте
трансмиссионное масло GL-5 или GL-6, SAE 85-
95 EP до уровня заливного отверстия.
Уточнение: Не используйте синтетическое масло.
6. Вставьте трубку в редуктор.
Замена моторного масла.
Частота проведения обслуживания:
После первых 5 часов – Замените моторное масло.
Каждые 50 часов – Замените моторное масло.
Меняйте масло каждые 25 часов при интенсивной
нагрузке на двигатель.
Если возможно, запустите двигатель непосредственно
перед заменой масла, т.к. теплое масло лучше льется и
вымывает больше загрязнений.
Максимальная заправка – 0, 55л, тип – автомобильное
очищающее масло с API сертификацией SF, SG, SH, SJ,
SL или выше. Используйте масло SAE 5W30 или SAE
10W30 oil. Обратитесь к Руководству по эксплуатации
двигателя.
1. Очистите поверхность вокруг крышки сливного
отверстия (Рис. 41)
Рисунок 41.
1. Крышка сливного отверстия.
2. Поставьте поддон под сливную трубку и снимите
крышку с отверстия для слива масла.
3. Слейте масло.
Уточнение: Отнесите использованное масло в местный
перерабатывающий центр.
4. Установите крышку на сливное отверстие.
5. Заправьте картер маслом. См. п. Заправка картера
двигателя маслом.
Смазка шестигранного
вала.
Частота проведения обслуживания:
Ежегодно – Смазывайте шестигранный вал.
Ежегодно немного смазывайте шестигранный вал
автомобильным моторным маслом (Рис. 42).
Рисунок 42.
1. Шестигранный вал
2. Алюминиевый фрикционный диск
3. Резиновое колесо.
Важно: Не наносите масло на резиновое колесо или
алюминиевый фрикционный диск, т.к. привод хода
будет проскальзывать (Рис. 42).
1. Слейте бензин из топливного бака.
2. Наклоните снегоуборщик вперед на снегозаборник и
заблокируйте его, чтобы он не упал.
3. Снимите заднюю крышку (Рис. 43).
