9

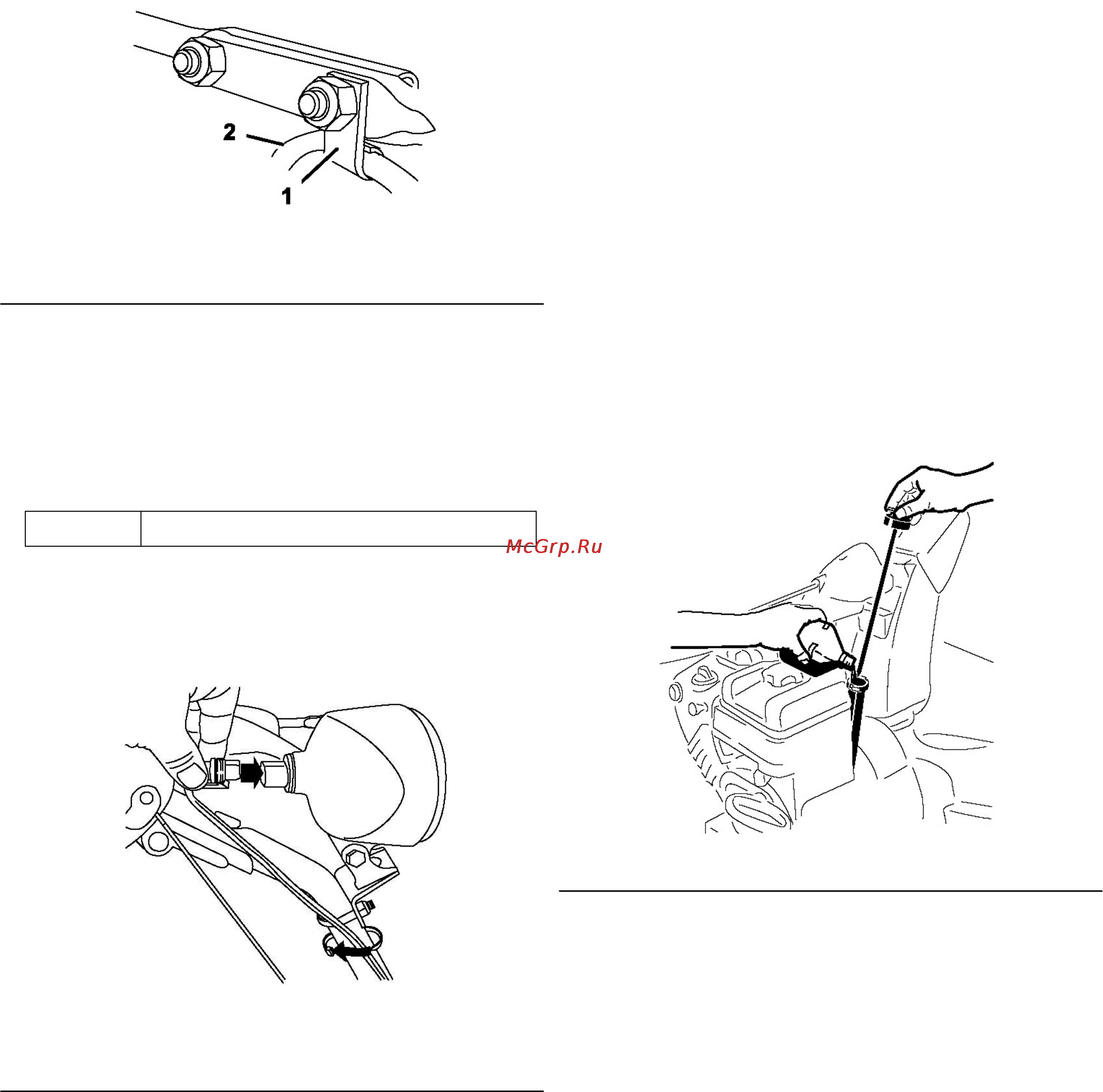

Рисунок 11.
1. Зажим троса
2. Трос дефлектора.
7. Возьмитесь за синюю ручку и поверните Quick Stick по
кругу, чтобы убедиться, что желоб и дефлектор работают
равномерно.
4. Подключение провода к
фаре.
1 Хомут
Ход работы.
1. Вставьте соединитель провода в свободный конец
провода на задней стороне фары, пока он надежно не
встанет на место (Рис. 12).
Рисунок 12.
1. Пластиковый зажим на соединителе провода
2. U-образный болт
3. Хомут.
Уточнение: Убедитесь, что пластиковый зажим на
соединителе провода находится сверху (Рис. 12).
2. Закрепите хомут (он находится в пакете с деталями)
вокруг провода и рукоятки на около 2,5 см ниже U-
образного болта (рис. 12).
5. Заправка моторным
маслом.
Ход работы.
Ваш снегоуборщик продается заправленным 0,55л масла в
картере двигателя.
Уточнение: Перед запуском двигателя проверьте
уровень масла и добавьте его при необходимости.
Максимальная заправка: 0,55л, тип: автомобильное
очищающее масло с классификацией API - SF, SG, SH, SJ,
SL или выше. Используйте масло SAE 5W30 или SAE
10W30. Обратитесь к Руководству по эксплуатации
двигателя.
1. Вытащите щуп и медленно залейте масло в заливную
трубку до маркировки Full на щупе. Не переливайте масло
(Рис. 13).
Рисунок 13.
2. Надежно установите щуп на место.
Уточнение: Не проливайте масло вокруг заливной
трубки, масло может протечь в ходовые детали и стать
причиной их проскальзывания.
6. Проверка давления в
шинах.
Колеса накачаны на заводе с избытком. Снизьте давление
равномерно на обоих колесах до 116 – 137 кПа.
