JJ-Group (C) www.jj-connect.ru
12
Завершение установки
•Датчик должен быть полностью погружен в воду. Измените по-
ложение штифт-пластины на транце таким образом, чтобы дат-
чик был погружен как можно глубже. Это позволит уменьшить
влияние завихрения воды на датчик при движении на высокой
скорости;
•После того, как лучшее место для установки датчика будет оп-
ределенно, снимите штифт и сделайте отметку карандашом на
месте центрального отверстия (Рисунок 8);
•Используя сверло 4 мм, просверлите отверстие глубинной
25 мм;
•Внимательно прочтите параграф
“Установка датчика” еще раз, чтобы
убедится в том, что место для дат-
чика выбрано верно. Нанесите
герметик на все три отверстия и за-
тяните болты соответствующим ин-
струментом;
•Нажмите на штифт, чтобы закрепить
его на штифт-пластине.

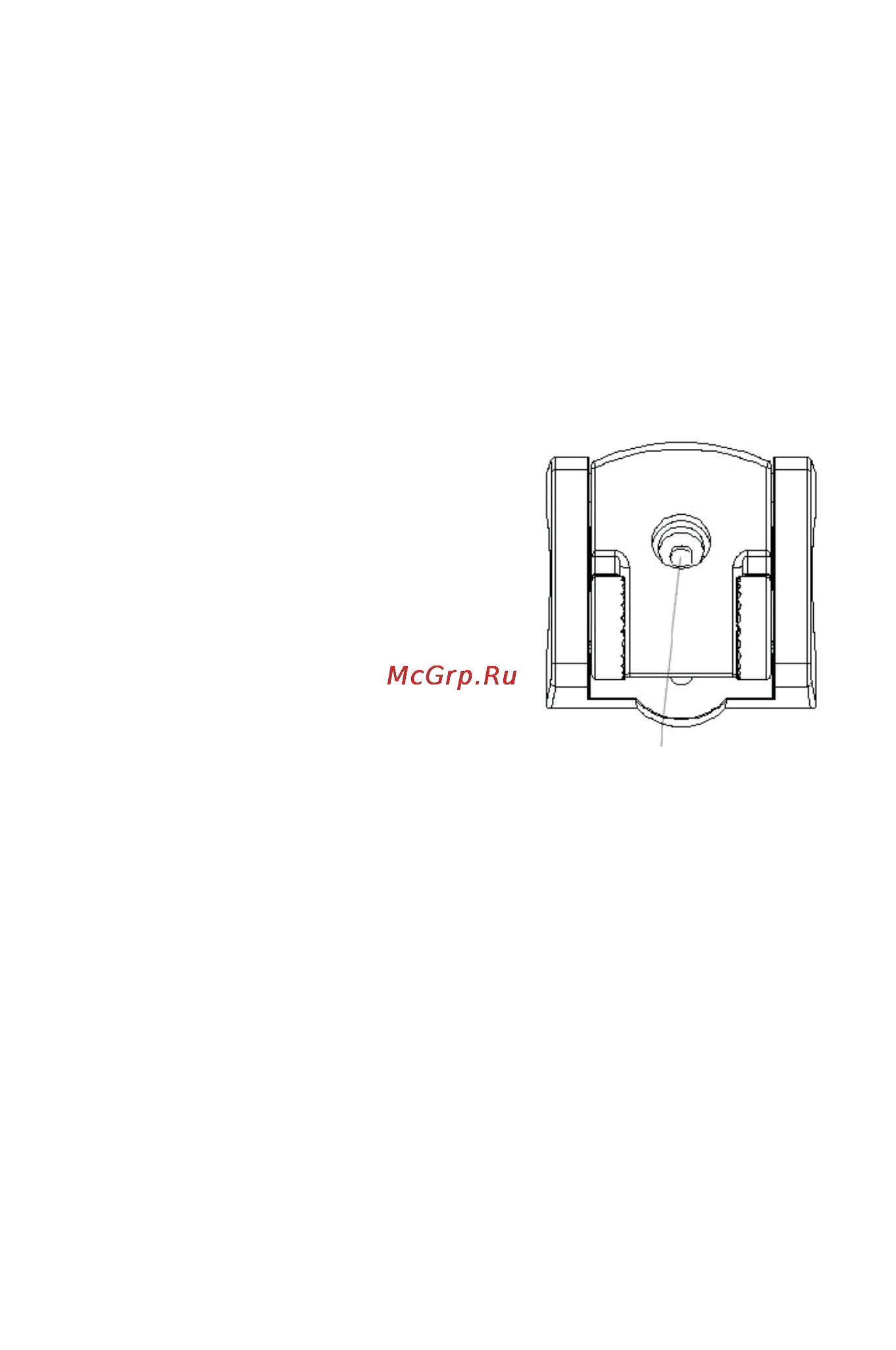

центральное
отверстие
Рисунок 8
