Питание

Данный прибор включает в себя кабель длиной 1,5 м, который ис-

пользуется для соединения датчика, элемента питания и корпуса

сонара. Подключите красный (коричневый) провод к клемме “+”,

черный (синий) к клемме “-”.

Внимание: некоторые лодки имеют бортовую сеть с

номинальным напряжением 24 В или 36 В. Данная рыболовная

система может использовать только 12 В. Гарантия не распро-

страняется на случаи неправильного подключения.

На задней стенке корпуса эхолота есть гнездо для подключения

соединительного кабеля. Когда Вы вставляете штекер в гнездо

убедитесь в том, что выступ на гнезде совпадает с пазом на

штекере (Рисунок 15).

JJ-Group (C) www.jj-connect.ru

батарея

12в

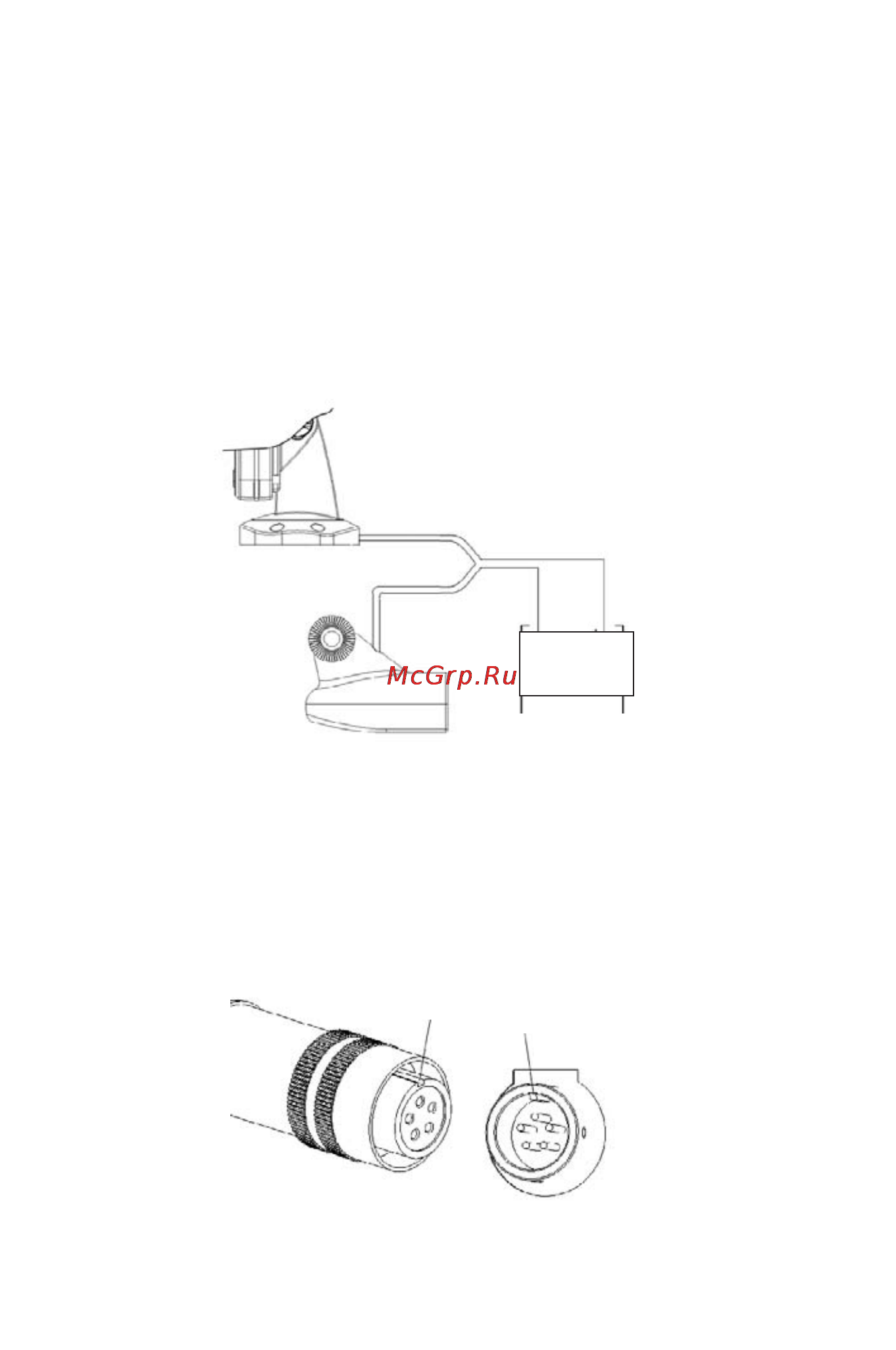

Рисунок 14

Паз

Выступ

Рисунок 15
