JJ-Connect Fisherman 500 [8/38] Сборка датчика

Убедитесь, что расстояние от нижнего края штифт-пластины до

нижнего края транца не превышает 5 мм (Рисунок 1).

•Используя сверло 4 мм просверлите два отверстия глубиной

приблизительно в 25 мм, но НЕ глубже.

Сборка датчика

•Слегка раздвиньте лапки

штифта и вставьте датчик ме-

жду ними;

Примечание: При соединении

штифта и датчика будьте внима-

тельны:

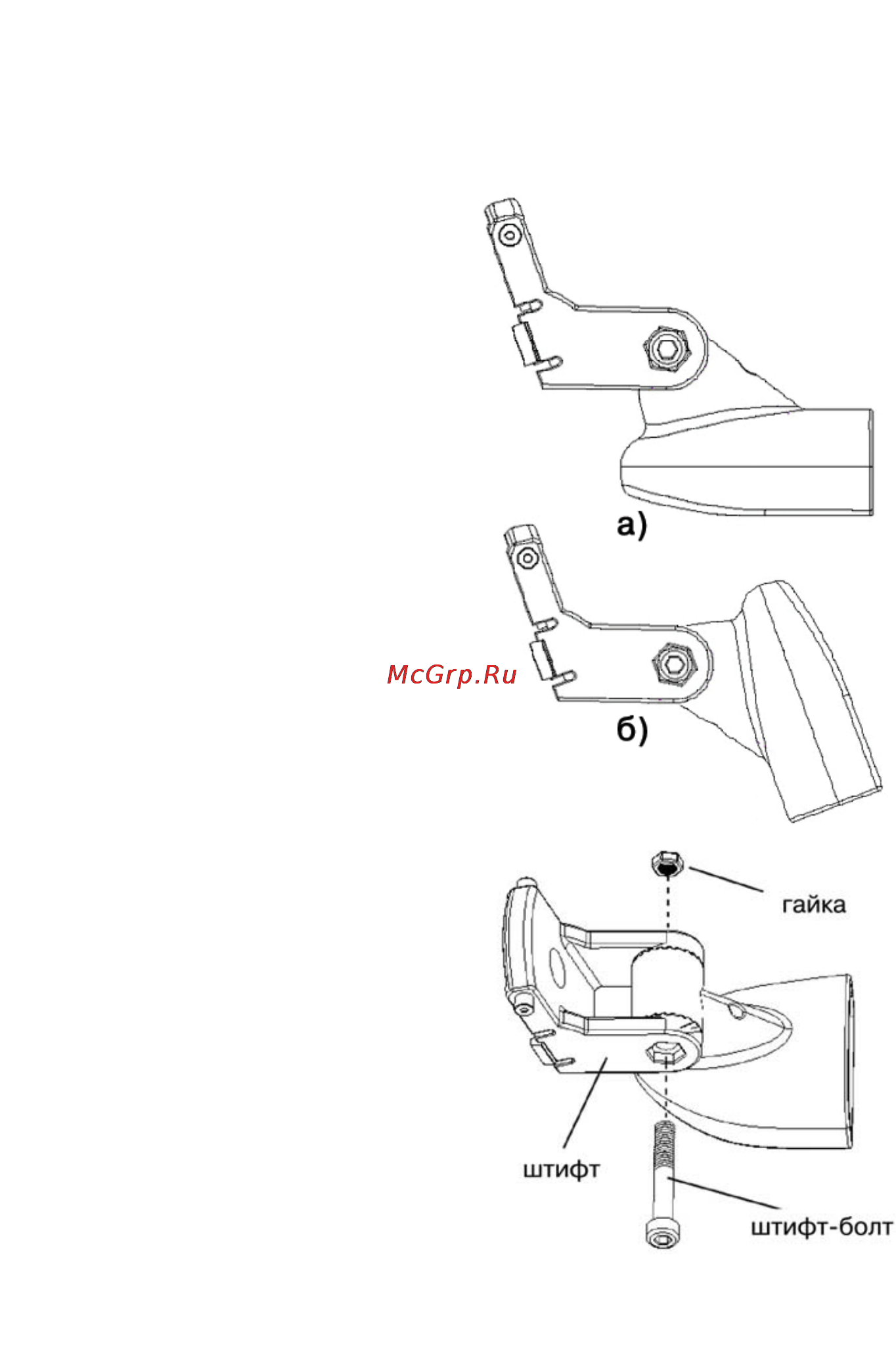

Рисунок 2: а)-правильно;

б)-неправильно.

•Поместите гайку в нужное от-

верстие штифта, вставьте

штифт-болт и затяните его ру-

кой (рисунок 3);

Примечание: Не перетягивайте

штифт-болт при помощи ключа,

иначе невозможно будет регу-

лировать угол наклона датчика.

JJ-Group (C) www.jj-connect.ru

Рисунок 2

Рисунок 3
