JJ-Connect Fisherman 500 [17/38] Сборка и установка

•Для надежного крепления, монтажная поверхность должна быть

достаточно плоской, иначе Вы не сможете закрепить нижнюю

пластину. При ненадежном креплении эхолот может получить

повреждения в результате ударов лодки о волны.

Сборка и установка

Крепление вращающегося держателя

•Поместите левую(Л) и правую(П) зубчатые шпонки на места;

Примечание: при установке зубчатых шпонок обратите внимание

на рисунок 11. Если их перепутать местами, возникнет неудобство

при наклоне головного устройства.

•Наденьте верхнюю пластину на держатель. Поместите держа-

тель в нужное отверстие на задней крышке корпуса эхолота. Для

этого поставьте держатель и корпус в вертикальное положение;

•Вставьте штифт-болт сверху зубчатой шпонки-Л и слегка затя-

ните его;

JJ-Group (C) www.jj-connect.ru

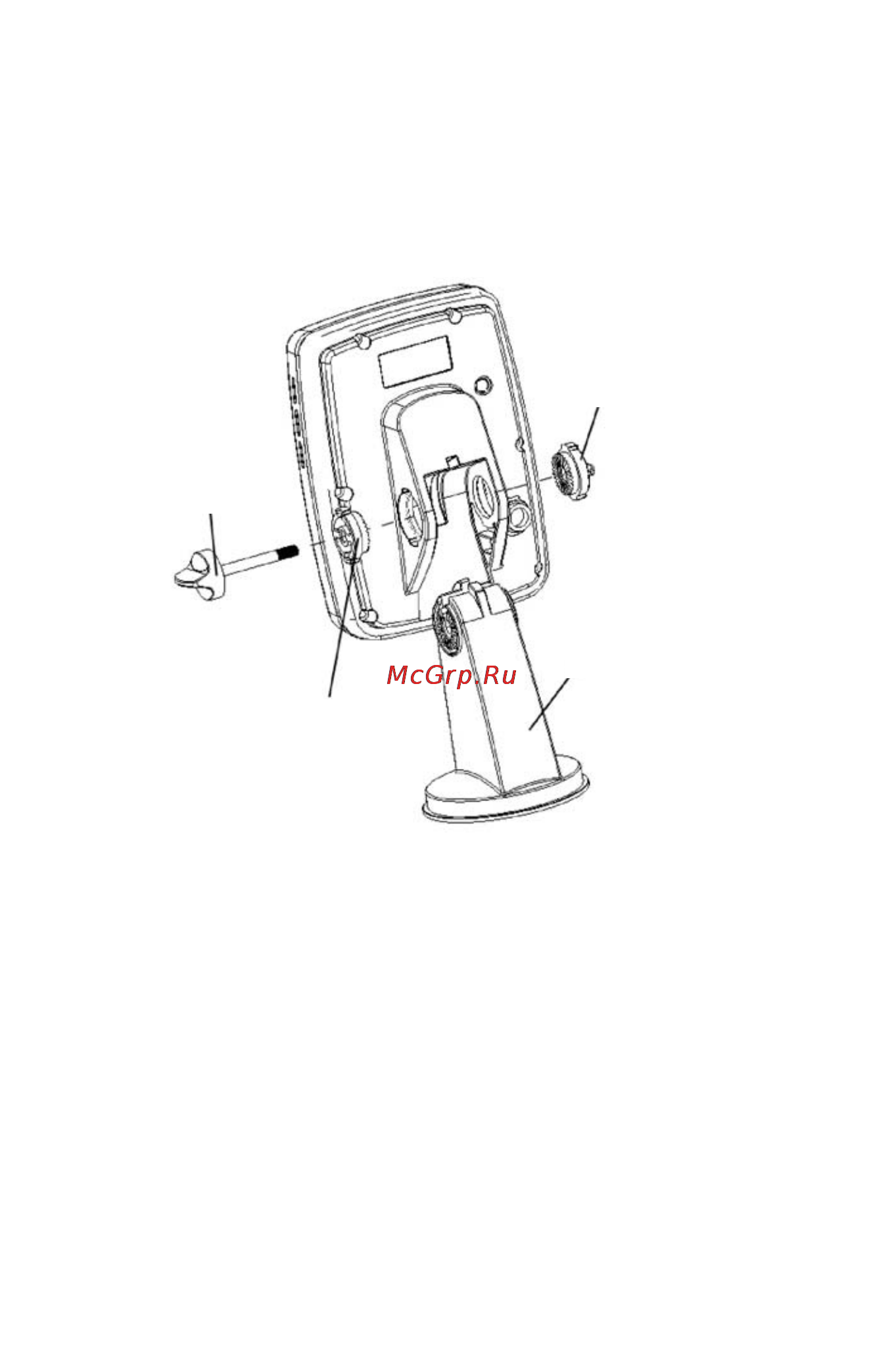

Зубчатая шпонка-П

Держатель

Зубчатая шпонка-Л

Штифт-болт

Рисунок 11
