Partner PSB300 9619100-45 [51/64] Rihmade vahetamine
![Partner PSB300 9619100-45 [51/64] Rihmade vahetamine](/views2/1016252/page51/bg33.png)
51
3
2
1
E
D
B
A
H
J
K
M
2
1
F
L

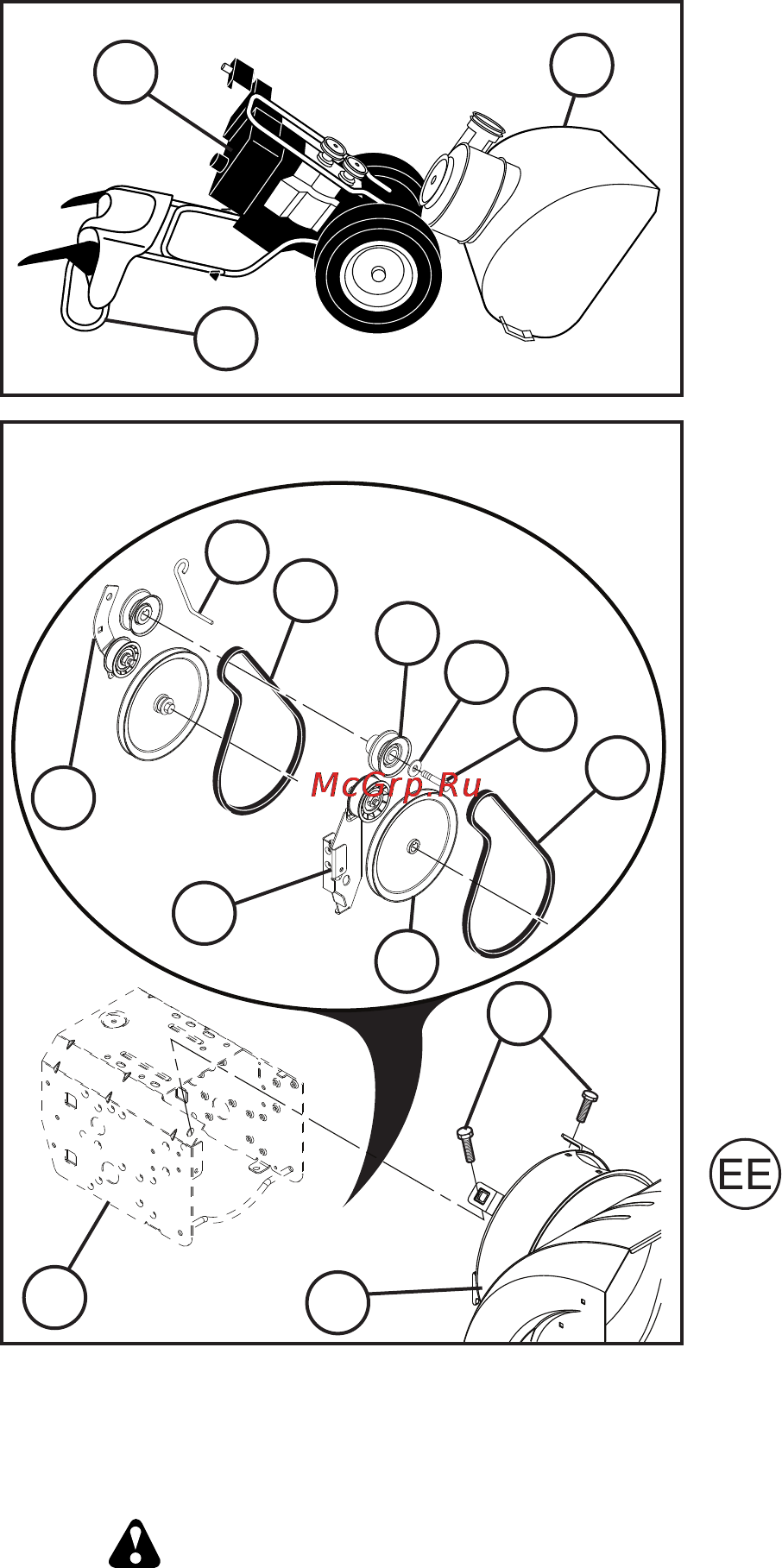

7. ОСЛАБЬТЕ НАТЯЖЕНИЕ РЕМНЯ ПРИВОДА ТЯГИ НА РОЛИКЕ (J)
и снимите ремень привода тяги (K) со шкивов.
ПОДСКАЗКА: Вставьте 3/8" ручку привода с храповиком (в положение
“ВКЛ”) в квадратное отверстие в рычаге ролика (J) и поверните по ча-
совой стрелке чтобы ослабить натяжение.
8. С ослабленным роликом установите новый ремень привода на
шкивы и внутрь
держателя (L).
9. Установите ремень привода шнека только вокруг и внутрь желоба
шкива привода шнека (E).
10. В то время как ваш помощник медленно поднимает ручки чтобы
соединить корпус шнека и раму, потяните за ремень привода шнека
и сдавите по бокам вокруг шкива, так чтобы ремень полностью сел
в желоб шкива (E).
11. Передвиньте маятниковый рычаг так, чтобы он не ударялся о шкив
крыльчатки, когда Вы складываете снегоочиститель, и тщательно
проверьте, правильно ли надеты приводные ремни. Соедините
снегоуборщик в единое целое и проверьте правильность движения
ремней. Если в процессе сборки ремень привода шнека соскочил
со шкива (и был пойман роликом (M), разъедините снегоуборщик
снова и повторите пункт 10. При соединении корпуса шнека и рамы
ремень должен полностью находиться в желобе шкива.
12. Установите два болта (F) и шайбы гровер (G) и тщательно затяни-
те.
13. УСТАНОВИТЕ ШКИВ ДВИГАТЕЛЯ (A) – Установите ремень в желоб
шкива и оденьте шкив на ось. Установите шайбу, болт и тщательно
затяните ( с усилием 30-35 ft. lbs. / 41-47 N-m). Убедитесь, что ремень
находится внутри
держателя (L).
14. УСТАНОВИТЕ КРЫШКУ и два (2) винта. Тщательно затяните.
15. УСТАНОВИТЕ КАНАЛ ВЫБРОСА – См. раздел “УСТАНОВИТЕ ВЫ-
БРАСЫВАТЕЛЬ/ГОЛОВКУ ВЫБРАСЫВАТЕЛЯ” в разделе Сборка
данной инструкции.
Rihmade vahetamine
Tühjendusteo ja veoajami rihmad pole reguleeritavad. Kui rihmad on kahjus-
tunud või hakkavad kulumuse tõttu libisema, tuleb need asendada. Soovitav
on, et rihma(d) asendab keskuses töötav kvalifi tseeritud hooldustöötaja.
TÄHELEPANU: Tühjendusteo ja veoajami rihmad soovitatakse asendada
samaaegselt.
Teie lumepuhuril olevad V-rihmad on spetsiaalse ehitusega ja neid tuleb asendada tootja originaalvarustusse kuuluvate rihma-
dega (OEM), mille saate oma lähima edasimüüja käest. Muude kui OEM-rihmade kasutamine võib põhjustada kehavigastusi
või kahjustada lumepuhurit.
HOIATUS: Rihma asendamine nõuab lumepuhuri lahtivõtmist. Eraldades tühjendusteo korpust (1) raamikomplektilt
(2) on oluline, et abiline seisaks töötamisasendis ja hoiaks lumepuhurit käepidemetest (3). Kui lumepuhur peaks
rihmavahetuse ajal kukkuma, võib tulemuseks olla tõsine kehavigastus ja/või seadme kahjustumine.
1. EEMALDAGE KÜTUSEPAAGIST BENSIIN – laske kütus paagist sobivasse kogumisanumasse, viibides väljas ja eemal
lahtisest tulest või leekidest. Pühkige ära kogu maha tilkunud bensiin.
2. EEMALDAGE TÜHJENDUSRENN – keerake lukustusmutreid, mis kinnitavad renni pöördpead kinnitustoendile, lahti vaid
nii palju, et renni pöördpead oleks võimalik üles tõsta ja tühjendusrenni lumepuhurilt eemaldada.
3. EEMALDAGE RIHMAKATE- vaadake käesoleva juhendi peatükki “RIHMAKATTE EEMALDAMINE”.
4. EEMALDAGE MOOTORI RIHMARATAS (A) – eemaldage polt (B) ja lameseib (D), mis rihmaratast mootori väntvõlli külge
kinnitavad. Eemaldage väntvõllilt ainult välimine (teo) rihmaratas (A).
5. VÕTKE LUMEPUHUR LAHTI – ajal, mil teie abiline seisab töötamisasendis ja hoiab kinni masina käepidemetest, eemald-
age kaks polti (F) ja lukustusseibid (G), mis hoiavad koos tühjendusteo korpust (1) ja raami (2).
HOIATUS: Kui viimane polt on eemaldatud, paluge abilisel masina käepidemed ettevaatlikult maha panna.
6. EEMALDAGE TÜHJENDUSTEO RIHM (H) rihmaratta (E) ümbert.
7. ALANDAGE VEOAJAMI RIHMA PINGUTUSRULLI (J) PINGET ja eemaldage veoajami rihm (K) rihmarataste ümbert.
NÄPUNÄIDE: Sisestage 3/8-tolline juhtpõrkratas (seesolevas asendis “ON”) pingutusrulli õlas (J) olevasse kandilisse avasse
ja pöörake põrkratast pinge alandamiseks päripäeva.
8. Kui pingutusrulli pinge on alandatud, paigaldage uus veoajami rihm ümber rihmarataste ja rihmahoidikute (L) sisse.
9. Asetage tühjendusteo rihm (H) ainult ümber teo rihmaratta (E) ja selle sees olevasse soonde.
10. Ajal, mil teie abiline tõstab aeglaselt käepidemeid üles, et tühjendusteo korpus ja raamikomplekt kokku ühendada, tõmmake
üles tühjendusteo rihm ja pigistage pooled rihmaratta kohal kokku, nii et rihm paigutub täielikult rihmaratta soonde (E).
11. Liigutage tühikäiguhoob nii, et see ei lööks vastu tiiviku rihmaratast kui lumepuhuri täielikult kokku panete ja kontrollige
rihmade korrektset liikumissuunda. Pange lumepuhur täielikult kokku ja kontrollige hoolikalt rihmade õiget kulgu. Kui tüh-
jendusteo rihm on rihmaratast välja surutud (jäädes lumepuhuri kokkupaigutamisel kinni vastu pingutusrulli õla toendit (M),
lahutage lumepuhuri osad ja korrake astet 10. Rihm peab lumepuhuri kahte osa ühendades üleni paiknema rihmaratta
soone sees.
