Данный аппарат оборудован описанными ниже входными и выходными гнездами. Используйте гнезда и
кабели, соответствующие подключаемым компонентам.
■ Аудиогнезда
■ Видеогнезда
■ Видео/аудиогнезда
y
• Рекомендуется использовать имеющийся в продаже 19-
контактный HDMI кабель длиной не более 5 метров с
напечатанным на нем логотипом HDMI.
• Для подключения данного аппарата к другим компонентам
DVI используйте кабель преобразования (гнездо HDMI ↔
гнездо DVI-D).
• Возможные трудности, связанные с подключением HDMI,
описаны на стр. 40.

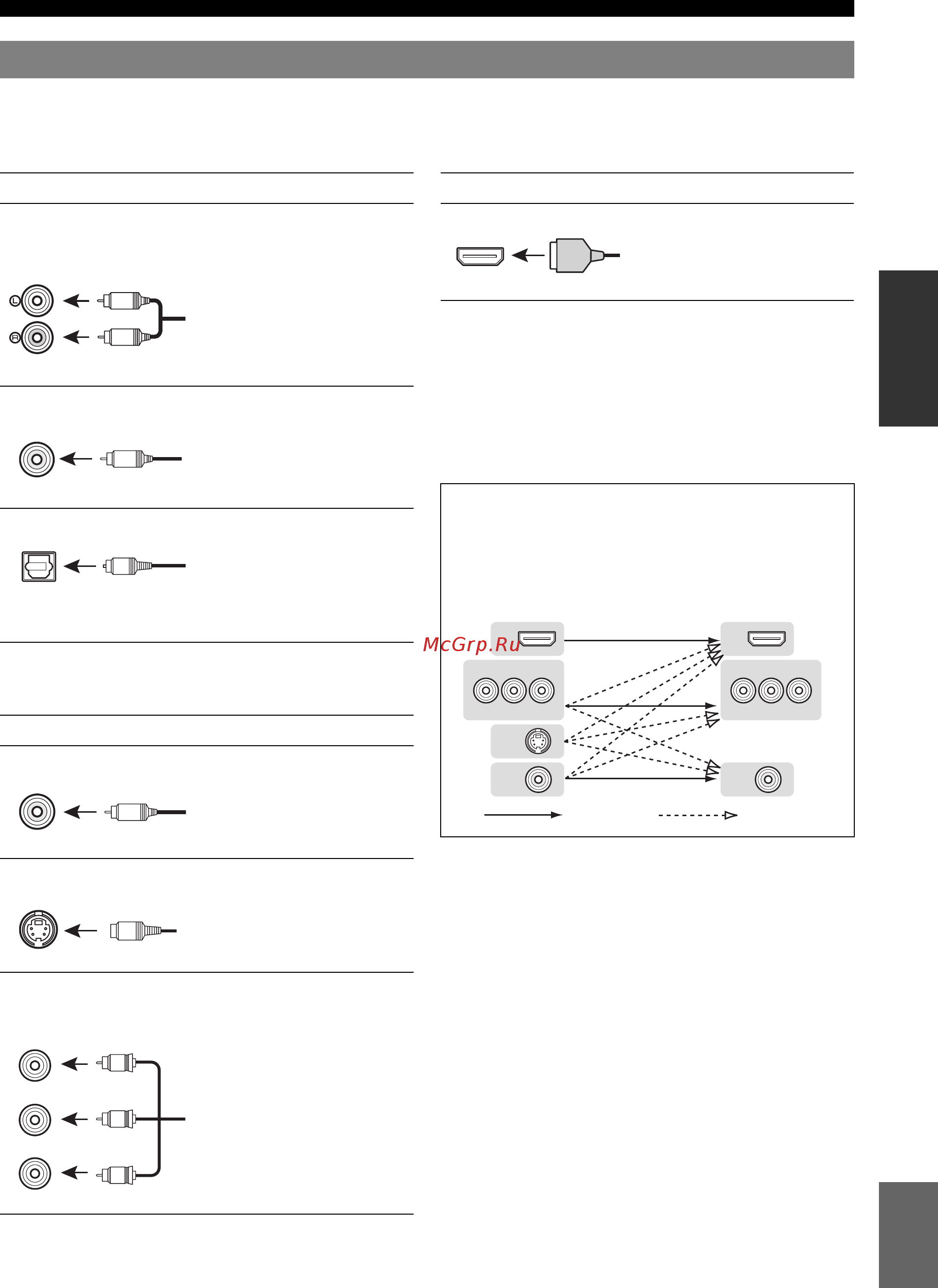

Информация о гнездах и штекерах кабелей
Гнезда и кабели Описание
Аналоговые
аудиогнезда
Для передачи обычных
стереофонических
аналоговых аудиосигналов.
Используйте штекерные
стереокабели. Подключите
красные штекеры к красным
гнездам (R), а белые штекеры
– к белым гнездам (L).
Гнезда COAXIAL Для передачи коаксиальных
цифровых аудиосигналов.
Используйте штекерные
кабели для цифровых
аудиосигналов.
Гнезда OPTICAL Для передачи оптических
цифровых аудиосигналов.
Используйте оптические
оптоволоконные кабели для
оптических цифровых
аудиосигналов.
Гнезда и кабели Описание
Гнезда VIDEO Для передачи обычных
композитных видеосигналов.
Используйте штекерные
видеокабели.
Гнездо S VIDEO Для передачи сигналов S-
Video, включающих
компоненты яркости (Y) и
насыщенности (C).
Используйте кабель S-Video.
Гнезда COMPONENT
VIDEO
Для передачи компонентных
видеосигналов, включающих
компоненты яркости (Y),
насыщенности синего цвета
(PB) и насыщенности
красного цвета (PR).
Используйте компонентные
видеокабели.
L
R
(белый)
(красный)
COAXIAL
C
(оранжевый)
OPTICAL
O
VIDEO
V
(желтый)
S VIDEO
S
PR
PB
Y
COMPONENT
VIDEO
P
B
Y
P
R
(красный)
(синий)
(зеленый)
Гнезда и кабели Описание
Гнезда HDMI Для передачи цифровых
видео- и аудиосигналов.
Используйте кабели HDMI.
Данный аппарат автоматически
преобразовывает входные видеосигналы,
подаваемые на гнездо HDMI OUT и гнезда
MONITOR OUT (COMPONENT VIDEO и
VIDEO) (преобразование видеосигнала).
HDMI
HDMI
HDMI
VIDEO
COMPONENT
VIDEO
Y
P
B
PR
HDMI
VIDEO
COMPONENT
VIDEO
Y
P
B
PR
S VIDEO
Вход Выход
Без
преобразования
Преобразование
