17 Ru
Подключения
ВВЕДЕНИЕ
ДОПОЛНИТЕЛЬ
НАЯ
ИНФОРМАЦИЯ
ПРИЛОЖЕНИЕ
ПОДГОТОВКА
ОСНОВНЫЕ
ОПЕРАЦИИ
ДОПОЛНИТЕЛЬ
НЫЕ
ОПЕРАЦИИ
Русский

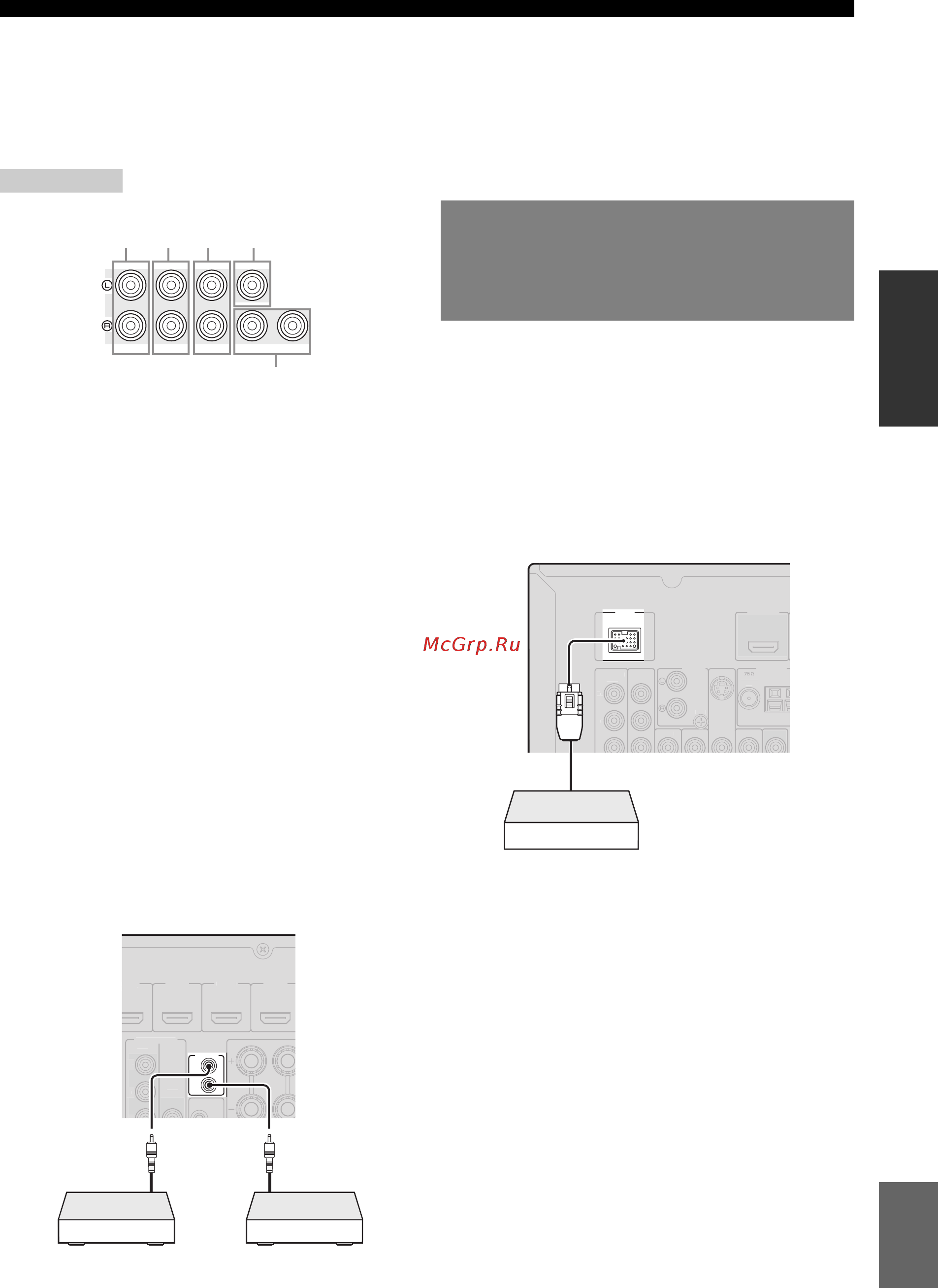

■ Подключение внешнего усилителя
Для использования другого усилителя
подключите внешний усилитель к гнездам PRE
OUT. Каждое гнездо PRE OUT выводит те же
сигналы, что и выводятся через терминалы
соответствующих колонок.
Примечание
• При подключении к гнездам PRE OUT, не выполняйте
подключений к терминалам колонок.
a Гнезда FRONT PRE OUT
Выходные гнезда фронтального канала.
b Гнезда SURROUND PRE OUT
Выходные гнезда канала окружающего звучания.
c Гнезда SUR.BACK PRE OUT
Выходные гнезда тылового окружающего звучания.
При подключении только одного внешнего усилителя к
тыловому каналу окружающего звучания подключите
его к гнезду SUR.BACK (SINGLE).
y
• Для вывода сигналов тыловых каналов окружающего
звучания через эти гнезда, установите параметр
“Surround Speaker” в любое значение, кроме “None”
(стр. 48).
d Гнездо CENTER PRE OUT
Выходное гнездо центрального канала.
e Гнездо SUBWOOFER PRE OUT 1/2
Подключение сабвуфера со встроенным усилителем.
■ Передача/прием сигналов дистанционного
управления
Если компонент поддерживает передачу сигналов
дистанционного управления, подключите гнезда
REMOTE IN и REMOTE OUT к гнезду входа и
выхода дистанционного управления с помощью
монофонического аналогового миникабеля
показанным ниже образом.
y
• При подключении компонента Yamaha, поддерживающего
прием сигнала управления SCENE через гнездо REMOTE
OUT данного аппарата, воспроизведение на компоненте
Yamaha можно включить с помощью функции SCENE
(стр. 23).
• При подключении компонента стороннего производителя к
гнезду REMOTE OUT данного аппарата в меню
дополнительных настроек установите параметр “SCENE IR” в
“OFF” (стр. 57).
Данный аппарат оборудован разъемом DOCK, к
которому можно подключить универсальную док-
станцию Yamaha iPod (YDS-11, продается
отдельно) или беспроводной аудиоприемник
Bluetooth (YBA-10, продается отдельно). Через
аппарат можно воспроизводить сигнал с
компонента iPod или Bluetooth, подключив
компонент к разъему DOCK.
Воспользуйтесь специальным кабелем для
подключения док-станции/приемника к аппарату.
FRONT
SURROUND
SUR. BACK
SUBWOOFER
PRE OUT
CENTERSINGLE
1
2
abc d
e
IN
OUT
REMOTE
HDMI 1
B
D
/
DVD
)
HDMI
2
HDMI
3
HDMI 4
VIDE
O
MO
NIT
O
R
OU
T
P
R
P
B
Y
CO
MP
O
NEN
T
VIDE
O
Выход
дистанционного
управления
Вход
дистанционного
управления
Приемник инфракрасного
сигнала
или компонент Yamaha
ИК-излучатель или
компонент Yamaha
(CD- или DVD-плеер и др.)
Подключение универсальной док-
станции Yamaha iPod или
беспроводного аудиоприемника
Bluetooth™
DOCK
P
H
O
N
O
ANTENNA
CO
MP
O
NENT
VIDE
O
P
R
P
B
Y
V
IDE
O
GND
H
DMI OU
T
U
NBAL
.
F
M
G
N
D
S VIDE
O
A
Подключение универсальной док-станции
Yamaha iPod или беспроводного
аудиоприемника Bluetooth
