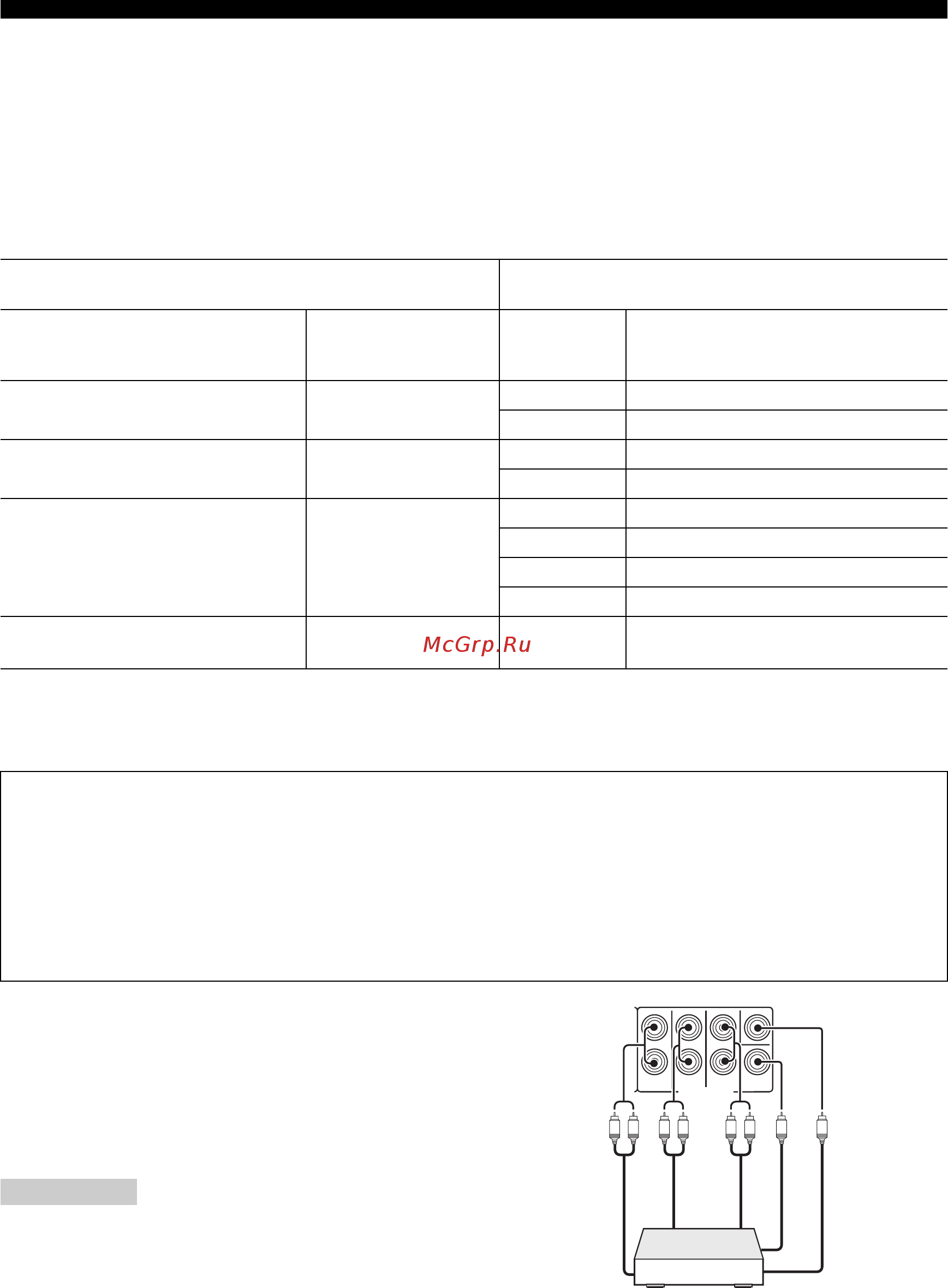

16 Ru
Подключения
y
• К гнездам рекомендуется подключать источники входного сигнала, указанные в скобках. Если компонент Yamaha оборудован
входным/выходным терминалом дистанционного управления, источник входных сигналов для такого компонента можно
переключать нажатием одной кнопки с помощью функции SCENE (стр. 23).
• Название источника входного сигнала, отображаемое на дисплее передней панели, при необходимости можно изменить (стр. 52).
• Информация об использовании гнезд ZONE2 OUT приведена на стр. 53.
• В случае подключения внешнего компонента с выходными гнездами аналогового аудио и компонентного (или композитного) видео
при выполнении видеоподключения (компонентное или композитное видео) подключите аналоговый аудиовыход к гнездам
AUDIO 1 или AUDIO 2 аппарата. Далее выберите тип выводимого видео после того, как “AUDIO 1” или “AUDIO 2” будет выбрано
в качестве источника входного сигнала (стр. 41).
■ Аудиоплеер
y
• Рекомендуется подключать коаксиальный цифровой выходной терминал CD-плеера к гнезду AV3.
• Для подключения проигрывателя пластинок с головкой МС с низкой мощностью к гнездам PHONO используйте линейный
трансформатор мощности или усилитель головки МС.
• Для снижения шума в сигнале подключайте проигрыватель пластинок к терминалу GND данного аппарата.
■ Подключение мультиформатного плеера
или внешнего декодера
Данный аппарат оборудован 8 дополнительными
входными гнездами (Front L/R, Center, Surround L/
R, Surround Back L/R и Subwoofer) для
дискретного многоканального входа с
мультиформатного плеера, внешнего декодера и
т.п.
Примечания
• При выборе “MULTI CH” в качестве источника процессор
цифрового звукового поля автоматически отключается.
• Поскольку аппарат не перенаправляет сигналы, поступающие
через гнезда MULTI CH INPUT, для компенсации
отсутствующих колонок, при использовании этой функции
подключите по крайней мере 5.1-канальную акустическую
систему.
• Пользователь может выбирать тип видеосигналов, выводимых
при многоканальном воспроизведении аудио (стр. 41). Если на
DVD-плеере есть выходные гнезда многоканального
аналогового аудио, при выполнении видеосоединений
подключите их к гнездам MULTI CH INPUT (компонентное
или композитное видео).
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/гнезда данного
аппарата
Внешний компонент Выходное гнездо
Источник
входного
сигнала
Входное гнездо
Внешний компонент с оптическим
цифровым выходом
Оптический цифровой
выход
AV 1 (TV) OPTICAL
AV 4 OPTICAL
Внешний компонент с коаксиальным
цифровым выходом
Коаксиальный
цифровой выход
AV 2 COAXIAL
AV 3 (CD) COAXIAL
Внешний компонент с аналоговым
аудиовыходом
Аналоговый
аудиовыход
AV 5 Аналоговое аудио
AV 6 Аналоговое аудио
AUDIO 1 Аналоговое аудио
AUDIO 2 Аналоговое аудио
Проигрыватель пластинок Аналоговый
аудиовыход
PHONO Аналоговое аудио
Информация о выходных аудио/видеотерминалах
В числе аналоговых аудио- и видеосигналов, подаваемых на данный аппарат через входные
терминалы, через гнезда AV OUT и гнезда AUDIO OUT будут выводиться аудио/видеосигналы
выбранных источников сигналов. Вывод входного сигнала HDMI, входного сигнала COMPONENT
VIDEO или входного цифрового аудиосигнала невозможен.
При использовании гнезда AV OUT: подключите внешний компонент к аудиотерминалу VIDEO, S
VIDEO или аналоговому аудиотерминалу.
При использовании гнезда AUDIO OUT: подключите внешний компонент к аналоговому
аудиотерминалу.
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
CENTER
LRLR RL
Выход
тылового
окружающе
го звучания
Выход
окружающе
го звучания
Фронтальн
ый выход
Выход
сабвуфера
Центральный
выход
Мультиформатный плеер или внешний декодер
(7.1-канальный выход)
