ПОДГОТОВКА ➤ Подключение колонок Ru 15
(Подключение центральной колонки/колонок
окружающего звучания и сабвуфера)

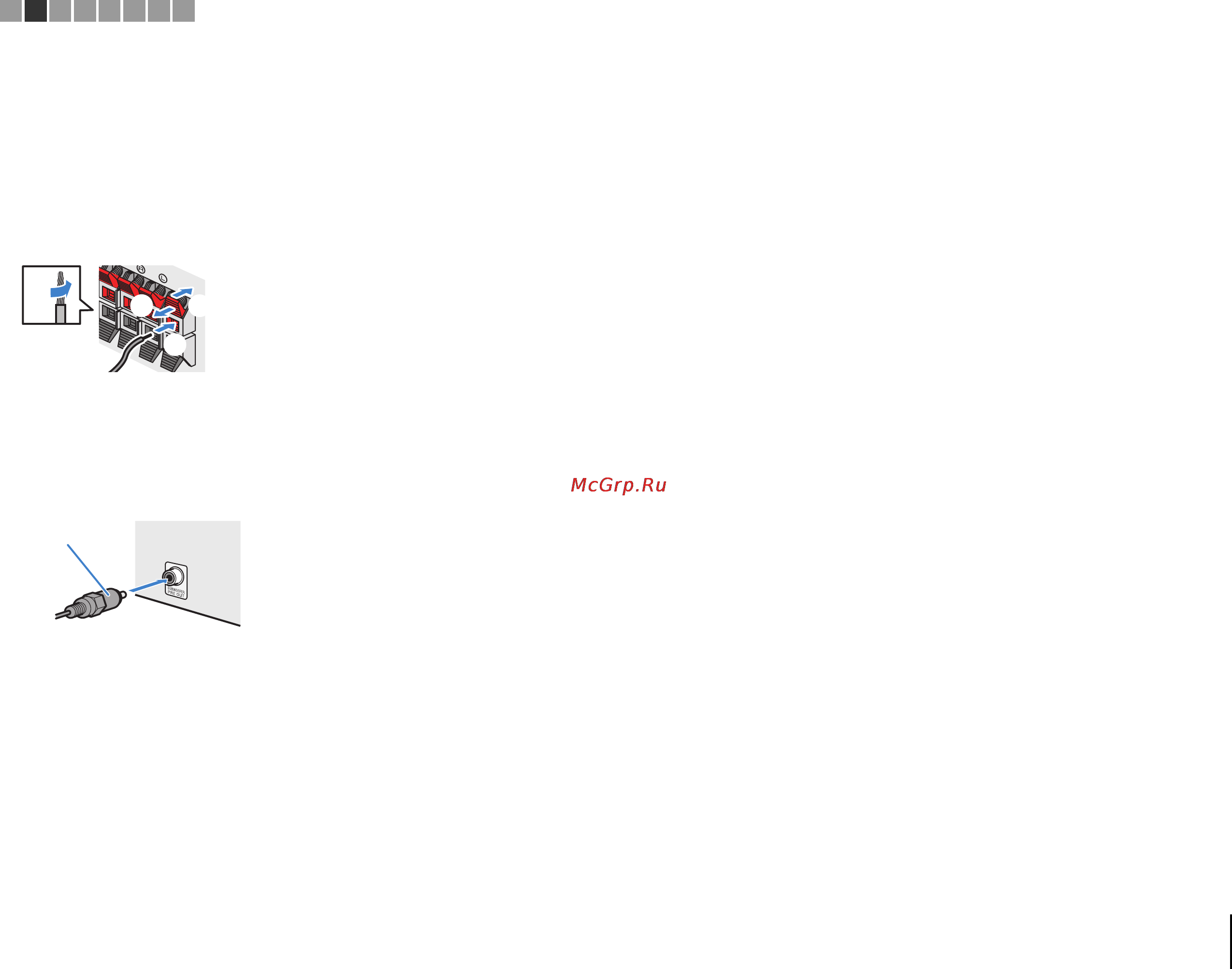

a Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные
части проводов.
b Нажмите вниз защелку.
c Вставьте оголенные провода кабеля в отверстие
разъема.
d Отпустите защелку.
■ Подключение сабвуфера с
встроенным усилителем
Для подключения сабвуфера с встроенным
усилителем используйте штекерный аудиокабель.
ROU
ND
CENTER
aa
b
c
d
+ (красный)
- (черный)
Штекерный
аудиокабель
1 2 3 4 5 6 7 8
00_HTR-2067_om_Ru.book Page 15 Thursday, February 6, 2014 10:44 AM
