ФУНКЦИИ ➤ Названия компонентов и их функции Ru 9

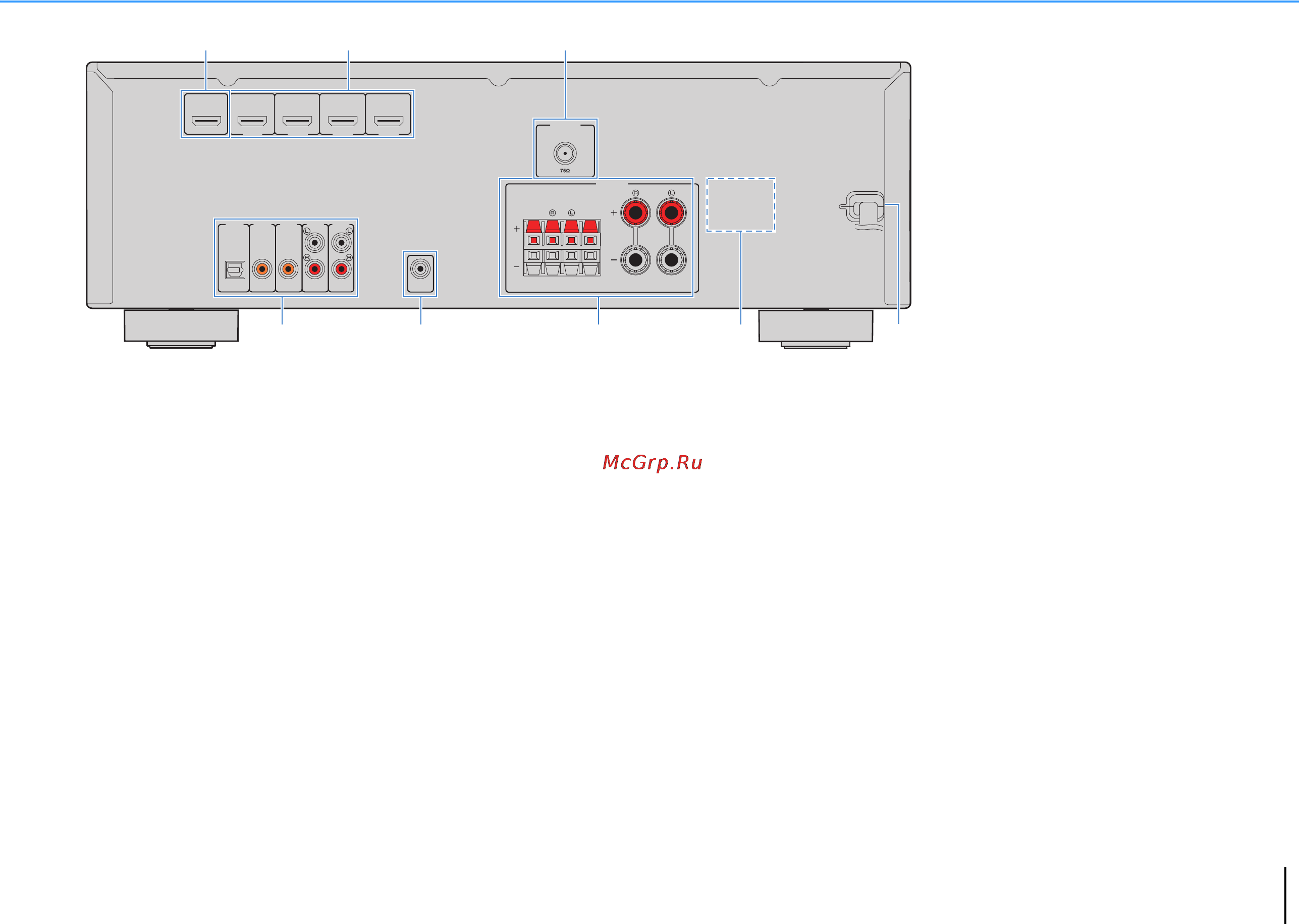

Задняя панель
1 Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 17). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.
2 Гнезда HDMI 1–4
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи видео-/
аудиосигналов (c. 17).
3 Гнезда ANTENNA
Для подключения к FM-антенне (c. 19).
4 Гнезда AUDIO 1–5
Для подключения к воспроизводящим аудиоустройствам
и ввода аудиосигнала (c. 17).
5 Гнездо SUBWOOFER PRE OUT
Для подключения к сабвуферу со встроенным
усилителем (c. 14).
6 Разъемы SPEAKERS
Для подключения к колонкам (c. 14).
7 VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 20).
8 Силовой кабель
Для подключения к настенной розетке переменного
тока (c. 20).
FRONT
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 5
OPTICAL COAXIAL COAXIAL
(
TV
)
(
CD
)
PRE OUT
SUBWOOFER
AUDIO 4
HDMI 1
(
BD/DVD
)
HDMI 2 HDMI 3
HDMI 4
HDMI
OUT
ARC
FM
ANTENNA
SURROUND CENTERSUB
WOOFER
SPEAKERS
5678
213
4
* Область вокруг выходных видео/аудиогнезд обозначена
белым цветом непосредственно на устройстве, чтобы
избежать ошибок при подключении.
