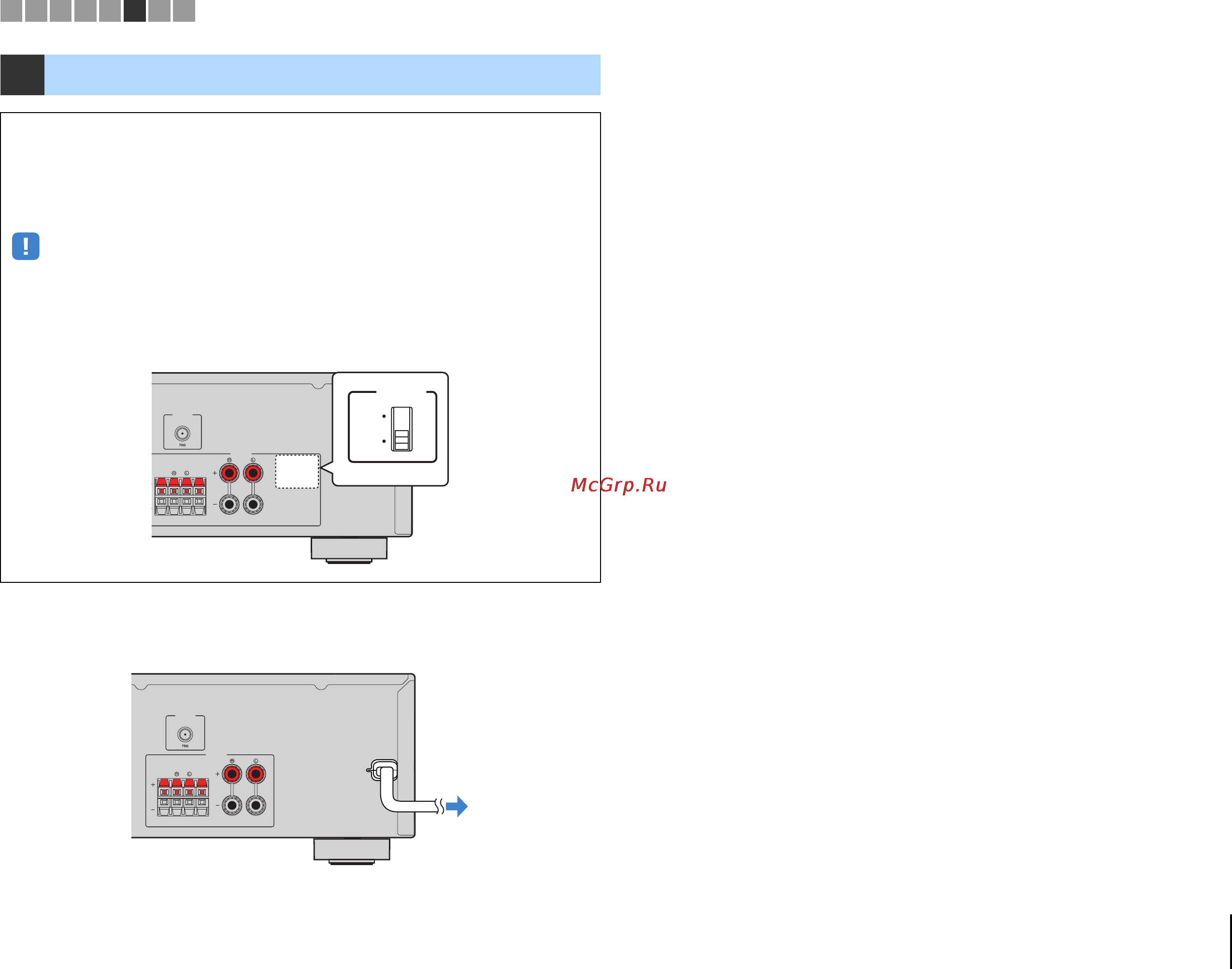

ПОДГОТОВКА ➤ Подключение силового кабеля Ru 20
После того как вышеуказанные подключения будут выполнены, вставьте
силовой кабель.
6 Подключение силового кабеля
Перед подключением силового кабеля (только общая модель)
Установите переключатель VOLTAGE SELECTOR в положение,
соответствующее величине напряжения в данном регионе. Используются
следующие значения напряжения переменного тока: 110–120/220–240 В, 50/60
Hz.
• Убедитесь, что переключатель VOLTAGE SELECTOR аппарата установлен в соответствии с
величиной напряжения в данном регионе ДО ТОГО, КАК подключить силовой кабель к
настенной розетке переменного тока. Ненадлежащая установка переключателя VOLTAGE
SELECTOR может привести к повреждению аппарата и созданию потенциальной опасности
возгорания.
FRONT
FM
ANTENNA
SURROUND CENTERSUB
WOOFER
SPEAKERS
VOLTAGE
SELECTOR
110V
–
120V
220V
–
240V
Аппарат (вид сзади)
VOLTAGE SELECTOR
FRONT
FM
ANTENNA
SURROUND CENTERSUB
WOOFER
SPEAKERS
В настенную
розетку
переменного тока.
Аппарат (вид сзади)
1 2 3 4 5 6 7 8
00_HTR-2067_om_Ru.book Page 20 Thursday, February 6, 2014 10:44 AM
