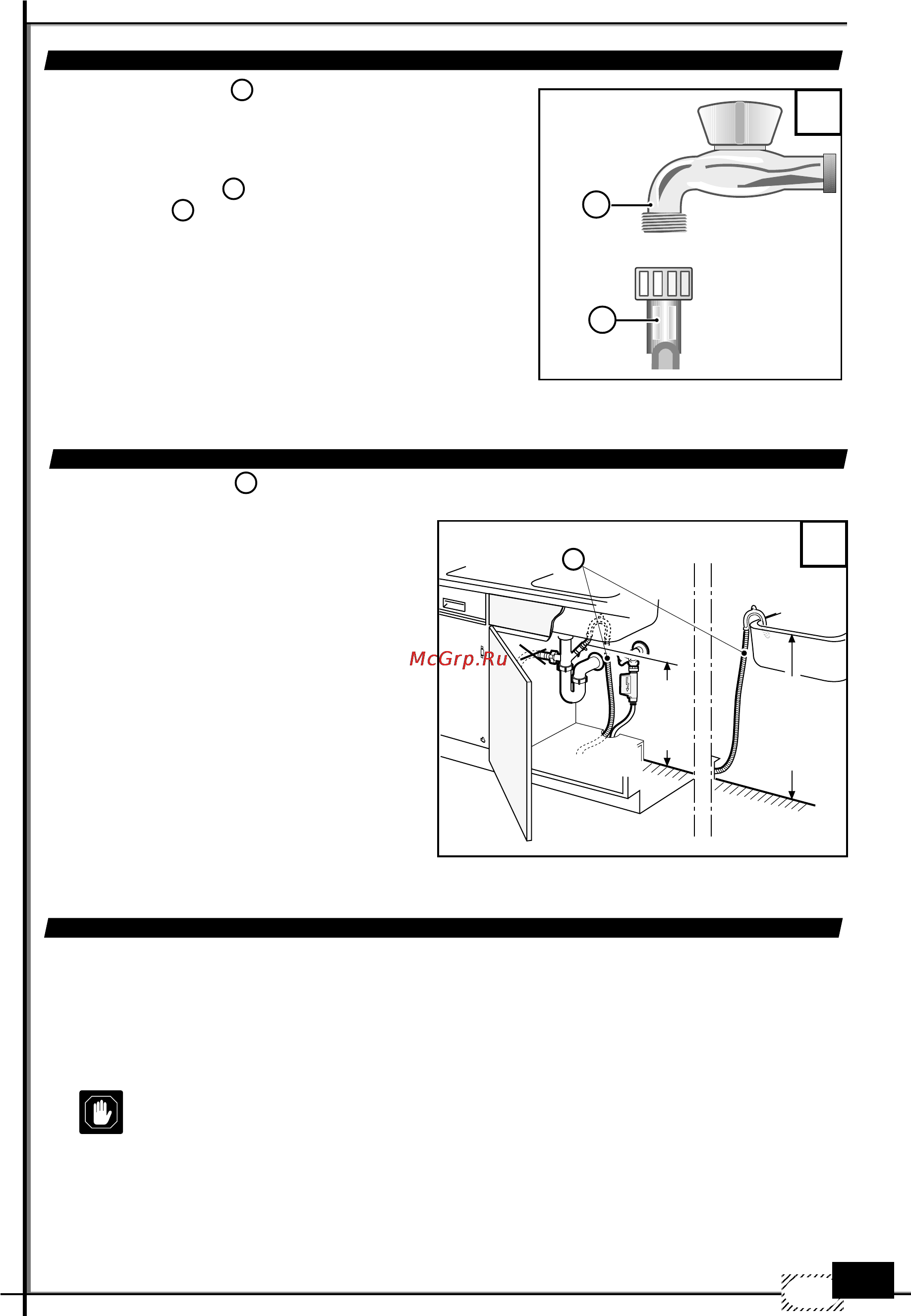

Ardo DWTI 14 [63/192] Hydraulicke pripojenie

Ardo DWTI14 [63/192] Hydraulicke pripojenie
61
SK
Hadica pre odtok vody , ktorá je súčasťou vybavenia umývačky, sa zahnutou vonkajšou časťou
zavesí za okraj drezu alebo výlevky.
Je vhodné používať sifón proti zápachu.
Behom montáže je nutné uskutočniť nasledujúce
opatrenia:
- Hadica pre odtok vody nesmie bohnutá, aby
nedošlo k zúženiu jej priemeru a následnému
zahlteniu vodou;
- koniec hadice musí byť vzhľadom k opornej
ploche umývačky (obr. 4) umiestený vo výške
3280 cm;
- koniec trubky nesmie byť v žiadnom prípade
ponorený do vody;
- prípadné predĺženie odtokovej hadice nesmie
presiahnuť dĺžku 1 metra a musí mať rovnaký
vnútorný priemer; okrem toho je nutné
redukov maximálnu výšku umiestenia
voľného konca hadice z 80 cm na 50 cm;
- v prípade odpadového potrubia nesmie byť
vnútorný priemer menší než 4 cm.
5.4
ELEKTRICKÉ PRIPOJENIE
Umývačku je dovolené pripojovať iba k uzemnenej zásuvke, inštalovanej podľa
predpisov. Pripojenie musí odpovedať platným normám i príslušným doplnkovým
normám pre elektrické zariadenia.
Hodnota o napätia, uvedená v technických údajoch, musí odpovedať sieťovému napätiu
v mieste inštalácie.
Pri voľbe kapacity elektrickej zásuvky vychádzajte zo štítku s technickými údajmi.Pri voľbe kapacity elektrickej zásuvky vychádzajte zo štítku s technickými údajmi.
Pri voľbe kapacity elektrickej zásuvky vychádzajte zo štítku s technickými údajmi.Pri voľbe kapacity elektrickej zásuvky vychádzajte zo štítku s technickými údajmi.
Pri voľbe kapacity elektrickej zásuvky vychádzajte zo štítku s technickými údajmi.
V prípade, keď zariadenie nie je vybavené zástrčkou, pripojenie k elektrickému rozvodu musí byť
zrealizované prostredníctvom inštalácie spínača pripojeného priamo k napájacím svorkám.
Ten-Ten-
Ten-Ten-
Ten-
to vypínač musí umožňovať omnipolárne odpojenie v podmienkach nadkategórie 3.to vypínač musí umožňovať omnipolárne odpojenie v podmienkach nadkategórie 3.
to vypínač musí umožňovať omnipolárne odpojenie v podmienkach nadkategórie 3.to vypínač musí umožňovať omnipolárne odpojenie v podmienkach nadkategórie 3.
to vypínač musí umožňovať omnipolárne odpojenie v podmienkach nadkategórie 3.
5.2
HYDRAULICKÉ PRIPOJENIE
3
LA2505-040
C
A
4
T
min.32 cm
max.90 cm
C
C
A
Hadica pre prívod vody , ktorá je súčasťou vybavenia
umývačky, umožňuje pripojenie umývačky ku kohútiku so
závitom 3/4".
Behom montáže postupujte podľa nasledujúcich pokynov:
naskrutkujte hadicu k vodovodnému kohútiku pre
studenú vodu ;
Po pripojení umývačky k novým alebo k dlhšie
nepoužívaným potrubiam sa odporúča pred pripojením
prívodnej hadice nechať odtiecť vodu po dobu
niekoľkých minút.
Zabráni sa tak upchatiu filtra prívodnej hadice pieskom,
hrdzou alebo inými nečistotami.
Zariadenie je potrebné pripojiť k rozvodu vodyZariadenie je potrebné pripojiť k rozvodu vody
Zariadenie je potrebné pripojiť k rozvodu vodyZariadenie je potrebné pripojiť k rozvodu vody
Zariadenie je potrebné pripojiť k rozvodu vody
prostredníctvom sady nových hadíc; neodporúča saprostredníctvom sady nových hadíc; neodporúča sa
prostredníctvom sady nových hadíc; neodporúča saprostredníctvom sady nových hadíc; neodporúča sa
prostredníctvom sady nových hadíc; neodporúča sa
používať staré hadice, ktoré boli v minulosti použité.používať staré hadice, ktoré boli v minulosti použité.
používať staré hadice, ktoré boli v minulosti použité.používať staré hadice, ktoré boli v minulosti použité.
používať staré hadice, ktoré boli v minulosti použité.
Dávajte pozor na to, aby nedošlo k nadmernémuDávajte pozor na to, aby nedošlo k nadmernému
Dávajte pozor na to, aby nedošlo k nadmernémuDávajte pozor na to, aby nedošlo k nadmernému
Dávajte pozor na to, aby nedošlo k nadmernému
ohnutiu alebo stlačeniu hadíc.ohnutiu alebo stlačeniu hadíc.
ohnutiu alebo stlačeniu hadíc.ohnutiu alebo stlačeniu hadíc.
ohnutiu alebo stlačeniu hadíc.
T
5.3
PRIPOJENIE HADICE PRE ODTOK VODY
