POZIOMOWANIE
INSTALACJA
5
2.1
Po wypoziomowaniu zmywarki wyregulowaćPo wypoziomowaniu zmywarki wyregulować
Po wypoziomowaniu zmywarki wyregulowaćPo wypoziomowaniu zmywarki wyregulować
Po wypoziomowaniu zmywarki wyregulować
zaczep zamykania drzwi (patrz rys. 2.1 „E”)zaczep zamykania drzwi (patrz rys. 2.1 „E”)
zaczep zamykania drzwi (patrz rys. 2.1 „E”)zaczep zamykania drzwi (patrz rys. 2.1 „E”)
zaczep zamykania drzwi (patrz rys. 2.1 „E”)
tak, aby drzwi dokładnie się zamykałytak, aby drzwi dokładnie się zamykały
tak, aby drzwi dokładnie się zamykałytak, aby drzwi dokładnie się zamykały
tak, aby drzwi dokładnie się zamykały
2
C
A
A
B
T
C
D
A
B
C
Uwaga:Uwaga:
Uwaga:Uwaga:

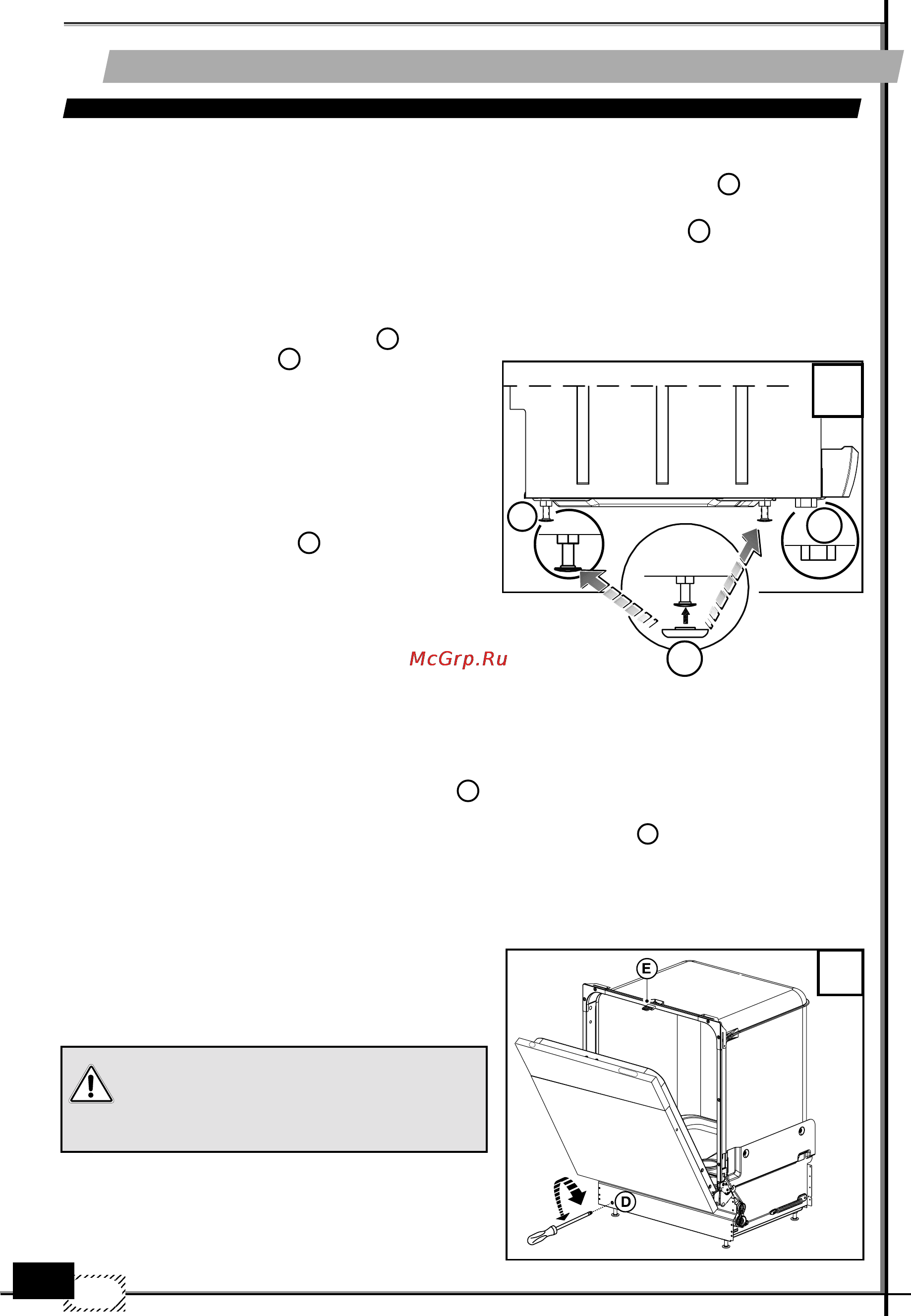

Uwaga: Miejsce instalacji zmywarki powinno się znajdować w pobliżu zarówno istniejących przewodów
dopływowych i odpływowych, jak i punktu zasilania elektrycznego.
Przed wypoziomowaniem zmywarki zamontować plastikowe podkładki pod nóżki , które znajdu
się w wyposażeniu urządzenia, w woreczku z dokumentacją.
Po ustawieniu urządzenia na miejscu instalacji wyregulować żelazne nóżki , dokręcając je lub
odkręcając w celu regulacji wysokości zmywarki.
Dobre wypoziomowania zapewni prawidłowe działanie urządzenia, maksymalny błąd = 2 stopnie.
MODELE WOLNOSTOJĄCE Z SZEŚCIOMA NÓŻKAMIMODELE WOLNOSTOJĄCE Z SZEŚCIOMA NÓŻKAMI
MODELE WOLNOSTOJĄCE Z SZEŚCIOMA NÓŻKAMIMODELE WOLNOSTOJĄCE Z SZEŚCIOMA NÓŻKAMI
MODELE WOLNOSTOJĄCE Z SZEŚCIOMA NÓŻKAMI
Po wyregulowaniu żelaznych nóżek , ustawić
dwie nóżki plastikowe w taki sposób, aby
dokładnie przylegały do podłoża.
Prawidłowa regulacja plastikowych nóżek zapewnia
lepszą stabilność zmywarki i pozwala uniknąć
niebezpieczeństwa jej przewrócenia.
MODELE PODBLATOWEMODELE PODBLATOWE
MODELE PODBLATOWEMODELE PODBLATOWE
MODELE PODBLATOWE
W przypadku przekształcania zmywarki z
wolnostojącej na zabudowaną, pod blatem roboczym
należy zdjąć górną pokrywę w sposób wskazany
na rys. 1 (str. 5).
Tę czynność powinien wykonać wykwalifikowany
personel.
MODELE DO ZABUDOWYMODELE DO ZABUDOWY
MODELE DO ZABUDOWYMODELE DO ZABUDOWY
MODELE DO ZABUDOWY
Zmywarka powinna być zabudowana pod blatem
roboczym o wysokości od 820 do 890 mm.
Szafka, w której jest umieszczone urządzenie, powinna mieć szerokość co najmniej 600 mm i głębokość
co najmniej 560 mm.
Modele do zabudowy z tylną nóżką regulowaną od przodu (dostępna tylko w niektórych modelach)Modele do zabudowy z tylną nóżką regulowaną od przodu (dostępna tylko w niektórych modelach)
Modele do zabudowy z tylną nóżką regulowaną od przodu (dostępna tylko w niektórych modelach)Modele do zabudowy z tylną nóżką regulowaną od przodu (dostępna tylko w niektórych modelach)
Modele do zabudowy z tylną nóżką regulowaną od przodu (dostępna tylko w niektórych modelach)
Przede wszystkim należy sprawdzić wysokość zmywarki z dolną krawędzią blatu roboczego. Po
zainstalowaniu plastikowych podkładek pod nóżki wykonać wstępną regulację zarówno przednich,
jak i tylnych nóżek, lekko przechylić urządzenie do przodu w celu wstępnej regulacji tylnej nóżki przy
pomocy płaskiego śrubokręta, którym należy obracać śrubę regulacyjną umieszczoną w przedniej
części podstawy cokołu (patrz rys. 2.1). Ustawić zmywarkę na miejscu instalacji i upewnić się czy przylega
do dolnej krawędzi blatu roboczego.
Dokładnie wyregulować wszystkie nóżki i przykręcić przeciwnakrętki przednich nóżek.
