Zanussi ZOB 646 QN [19/20] Варочной поверхности

Содержание

• Zanussi 1
• _page_01 jpg 1
• _page_02 jpg 2
• Безопасности вашей и окружающих внимательно прочтите их перед подключением духового шкафа и его использованием 2
• Встраиваемые духовые шкафы 2
• Использования в будущем в случае продажи или передачи изделия другому владельцу или в случае переезда позаботьтесь о том чтобы новый владелец получил данное руководство по эксплуатации для ознакомления с работой прибора и правилами техники безопасности правила техники безопасности приводятся с целью обеспечения 2
• Л правила техники безопасности 2
• Пищи или по окончании его стойте подальше от духового шкафа чтобы дать выйти остаточному пару или теплу 2
• При открывании дверцы духового шкафа во время приготовления 2
• При эксплуатации 2
• Сохраните данное руководство по эксплуатации для возможного 2
• Установка 2
• _page_03 jpg 3
• Безопасность детей 3
• Изготовитель 3
• Техническое обслуживание 3
• Условные обозначения 3
• _page_04 jpg 4
• Первое использование духовки 4
• Содержание 4
• _page_05 jpg 5
• Описание прибора 5
• _page_06 jpg 6
• Духовки и регулятор термостата рис 2 6
• Переключатель режимов 6
• Утапливаемый переключатель 6
• Эксплуатация 6
• _page_07 jpg 7
• При приготовлении пищи с использованием масла или жира например при жарке картофеля необходимо постоянно следить за процессом приготовления поскольку при перегреве масло и жир могут легко воспламениться 7
• Регуляторы мощности конфорок 7
• Рис 3 7
• Устройство автоматического отключения 7
• _page_08 jpg 8
• Двойная конфорка 8
• Контрольная лампа термостата 8
• Лампа состояния духового шкафа 8
• Предохранительный термостат 8
• _page_09 jpg 9
• А во время приготовления пищи дверца духового шкафа должна быть закрыта 9
• Конвекционный нагрев 9
• Однако при открывании дверцы стойте подальше от духового шкафа чтобы дать выйти остаточному пару или теплу 9
• Рекомендации по использованию духовки 9
• Рис 5 9
• Традиционное приготовление 9
• _page_10 jpg 10
• Выпечка 10
• Гриль 10
• Приготовление мяса и рыбы 10
• Т советы 10
• _page_10й jpg 11
• Внимание 11
• Время приготовления пищи 11
• _page_09й jpg 12
• Таблица выпекания и жарки 12
• Традиционное приготовление в и конвекционный нагрев л 12
• _page_08й jpg 13
• Приготовление на гриле 0 13
• _page_07й jpg 14
• А перед чисткой отключите духовой шкаф и подождите пока он остынет не используйте пар или паровые чистящие устройства для проведения чистки духового шкафа 14
• Модели из нержавеющей стали и алюминия 14
• Чистка дверцы духового шкафа 14
• Чистка и техническое обслуживание 14
• Distriparts 15
• S electrolux 15
• _page_06й jpg 15
• Замена осветительной лампы 15
• Сервис и запасные части 15
• _page_05й jpg 16
• Если возникают неисправности 16
• Проблема решение 16
• _page_04й jpg 17
• Внутренние размеры духовки 17
• Гс 6675 17
• Данная духовка может быть совмещена в единый блок со следующими типами варочных поверхностей стеклокерамические варочные поверхности 17
• Мощность нагревательных элементов 17
• Номинальная мощность нагревательных элементов 17
• Размеры ниши для встраивания духовки 17
• С 6695 17
• Технические данные 17
• _page_03й jpg 18
• Инструкции для установщика 18
• Подключение к клеммной колодке 18
• Электрическое подключение 18
• _page_02й jpg 19
• Безопасности правил по установке и использованию прибора 19
• Варочной поверхности 19
• Возможность ошибочного подключения таким 19
• Встраивание 19
• Изготовитель не несет никакой ответственности за повреждения 19
• Образом исключается 19
• Прибора возникшие в результате несоблюдения техники 19
• Рис 9 19
• Электрическое подключение 19
• _page_01й jpg 20
• Встраивание под столешницу 20
• Размеры духового шкафа рис 10 20
• Рис 12 20

Похожие устройства

• Zanussi ZHC615 X Инструкция по эксплуатации
• Zanussi ZOB 668 N Инструкция по эксплуатации
• Asus x554lj, 90nb08i8-m14020 Инструкция по эксплуатации
• Asus x554lj, 90nb08i8-m14030 Инструкция по эксплуатации
• Zanussi ZOU668 X Инструкция по эксплуатации
• Asus k501ux, 90nb0a62-m00400 Инструкция по эксплуатации
• Zanussi ZBN 725 X Инструкция по эксплуатации
• Asus k501ux, 90nb0a62-m00410 Инструкция по эксплуатации
• Zanussi ZHM755 N Инструкция по эксплуатации
• Zanussi ZOB 668 QX Инструкция по эксплуатации
• Asus gl552jx, 90nb07z1-m05270 Инструкция по эксплуатации
• Zanussi ZBM 755 N Инструкция по эксплуатации
• Zanussi ZHM763 N Инструкция по эксплуатации
• Asus gl552vw, 90nb09i1-m03740 Инструкция по эксплуатации
• Zanussi ZHM763 X Инструкция по эксплуатации
• Asus x751ma, 90nb0611-m05520 Инструкция по эксплуатации
• Zanussi ZOBK 93 SX Инструкция по эксплуатации
• Zanussi ZOB 646 QX Инструкция по эксплуатации
• Asus x751mj, 90nb0821-m00880 Инструкция по эксплуатации
• Zanussi ZOBK 91 X Инструкция по эксплуатации

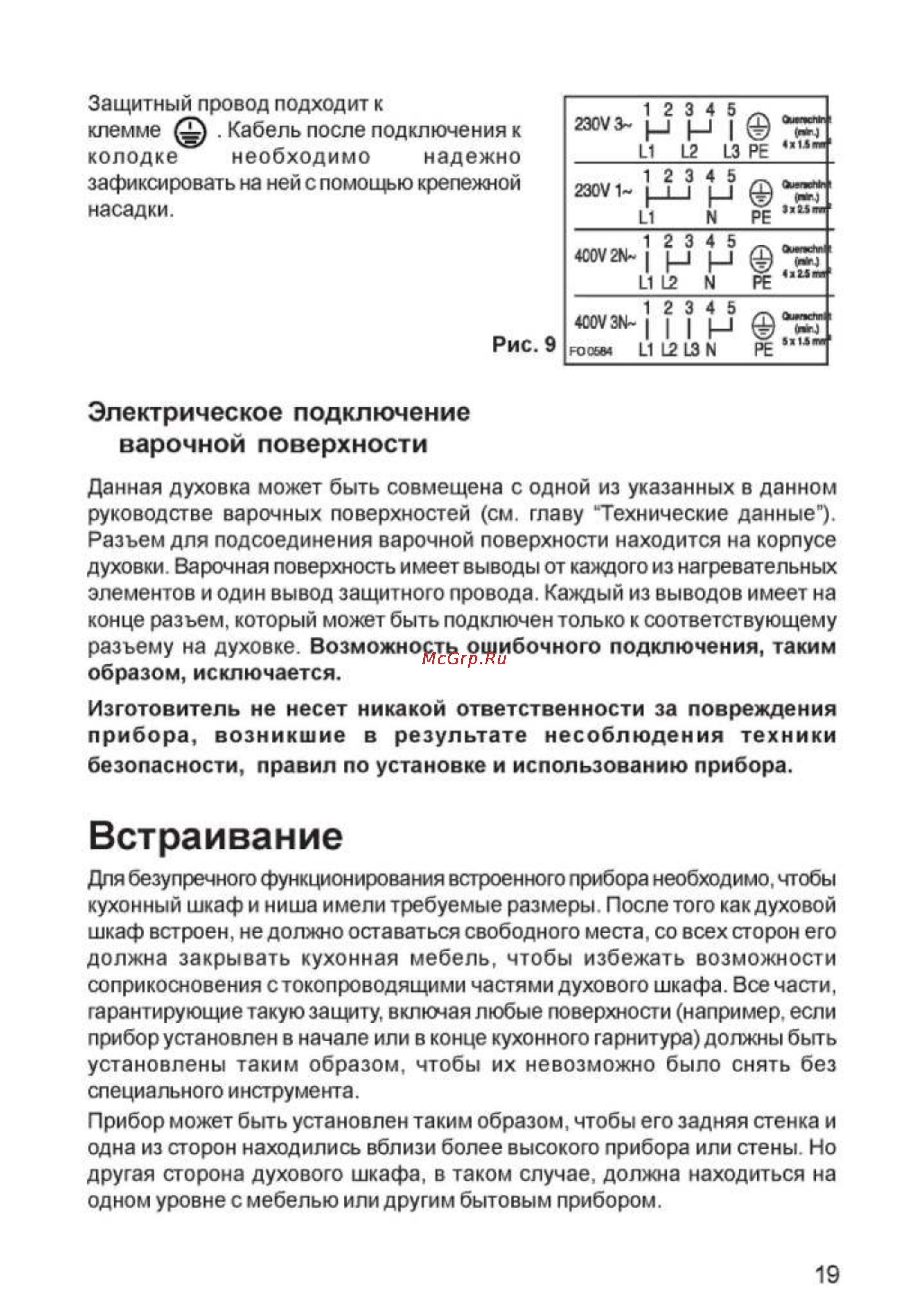

Защитный провод подходит к клемме Кабель после подключения к колодке необходимо надежно зафиксировать на ней с помощью крепежной насадки 12345 23073 р р И 12 13 РЕ 23071 4р5 11 Г РЕ 11 12 И РЕ оа4Е 1 р Рис 9 РОС664 и 12 13 М РЕ 5 Электрическое подключение варочной поверхности Данная духовка может быть совмещена с одной из указанных в данном руководстве варочных поверхностей см главу Технические данные Разъем для подсоединения варочной поверхности находится на корпусе духовки Варочная поверхность имеет выводы от каждого из нагревательных элементов и один вывод защитного провода Каждый из выводов имеет на конце разъем который может быть подключен только к соответствующему разъему на духовке Возможность ошибочного подключения таким образом исключается Изготовитель не несет никакой ответственности за повреждения прибора возникшие в результате несоблюдения техники безопасности правил по установке и использованию прибора Встраивание Для безупречного функционирования встроенного прибора необходимо чтобы кухонный шкаф и ниша имели требуемые размеры После того как духовой шкаф встроен не должно оставаться свободного места со всех сторон его должна закрывать кухонная мебель чтобы избежать возможности соприкосновения стокопроводящими частями духового шкафа Все части гарантирующие такую защиту включая любые поверхности например если прибор установлен в начале или в конце кухонного гарнитура должны быть установлены таким образом чтобы их невозможно было снять без специального инструмента Прибор может быть установлен таким образом чтобы его задняя стенка и одна из сторон находились вблизи более высокого прибора или стены Но другая сторона духового шкафа в таком случае должна находиться на одном уровне с мебелью или другим бытовым прибором 19
