Pioneer PRS-D3000SPL [11/16] Два усилителя
![Pioneer PRS-D3000SPL [11/16] Два усилителя](/views2/1001641/page11/bgb.png)
10

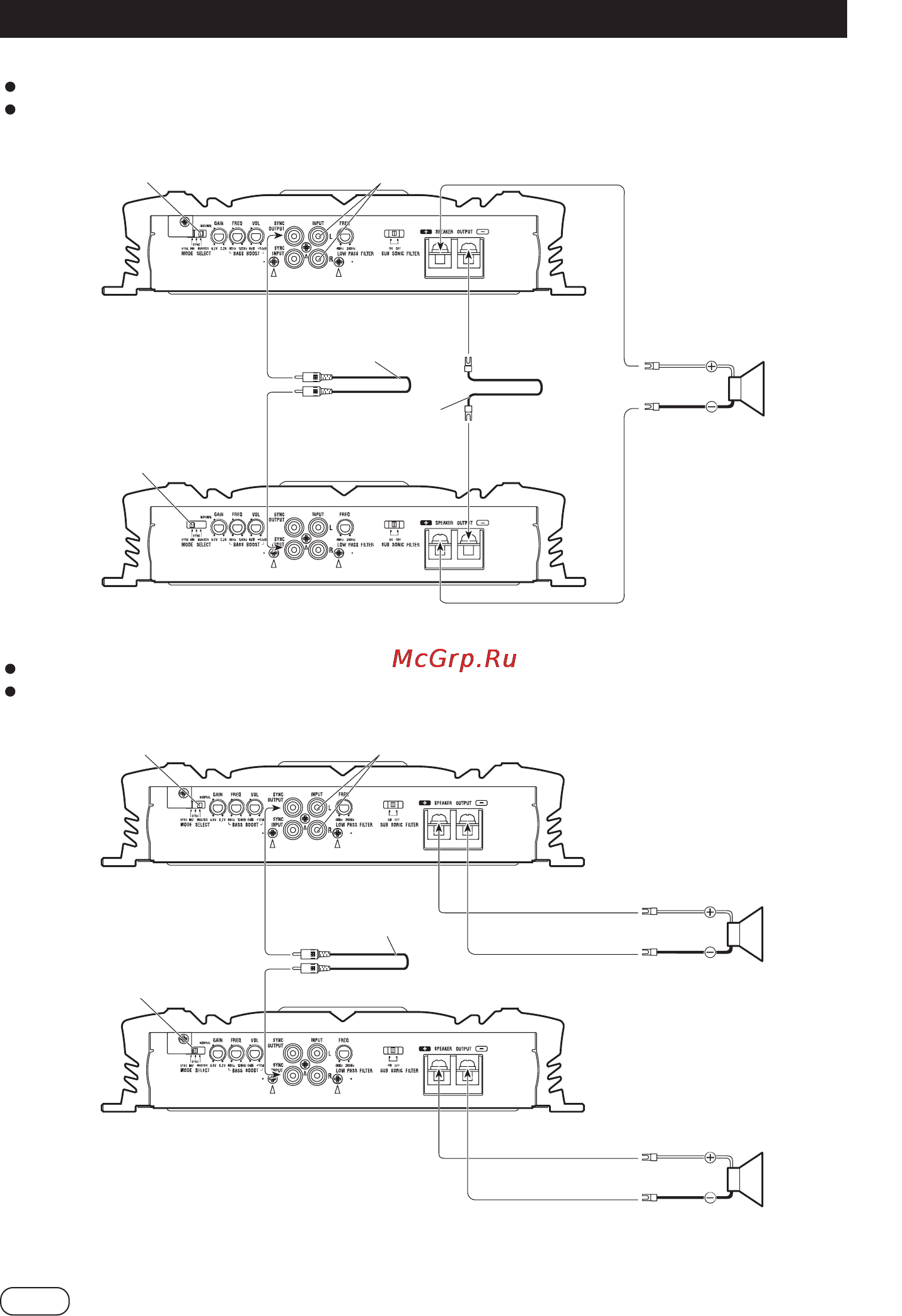

Мостовое включение двух усилителей
Тип провода должен быть не менее 12 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 4 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Соединительный шнур с
RCA разъемами (продает0
ся отдельно)
Не менее 4 Ом
и мощность
2000 Вт
Переключатель MODE
SELECT должен быть в
положении SYNC INV
[Инвертированный сиг0
нал]. Перед установкой в
это положение удалите
винт и стопор.
Соединение с помощью
провода (продается от0
дельно)
Два усилителя
Тип провода должен быть не менее 12 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 2 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Не менее 2 Ом
и мощность
1000 Вт
Не менее 2 Ом
и мощность
1000 Вт
Переключатель MODE
SELECT должен быть в
положении SYNC [Син0
хронная работа].
Подключайте к автомобильному приемнику.
Подробности см. в разделе «Схема подключения»
Подключайте к автомобильному приемнику.
Подробности см. в разделе «Схема подключения»
