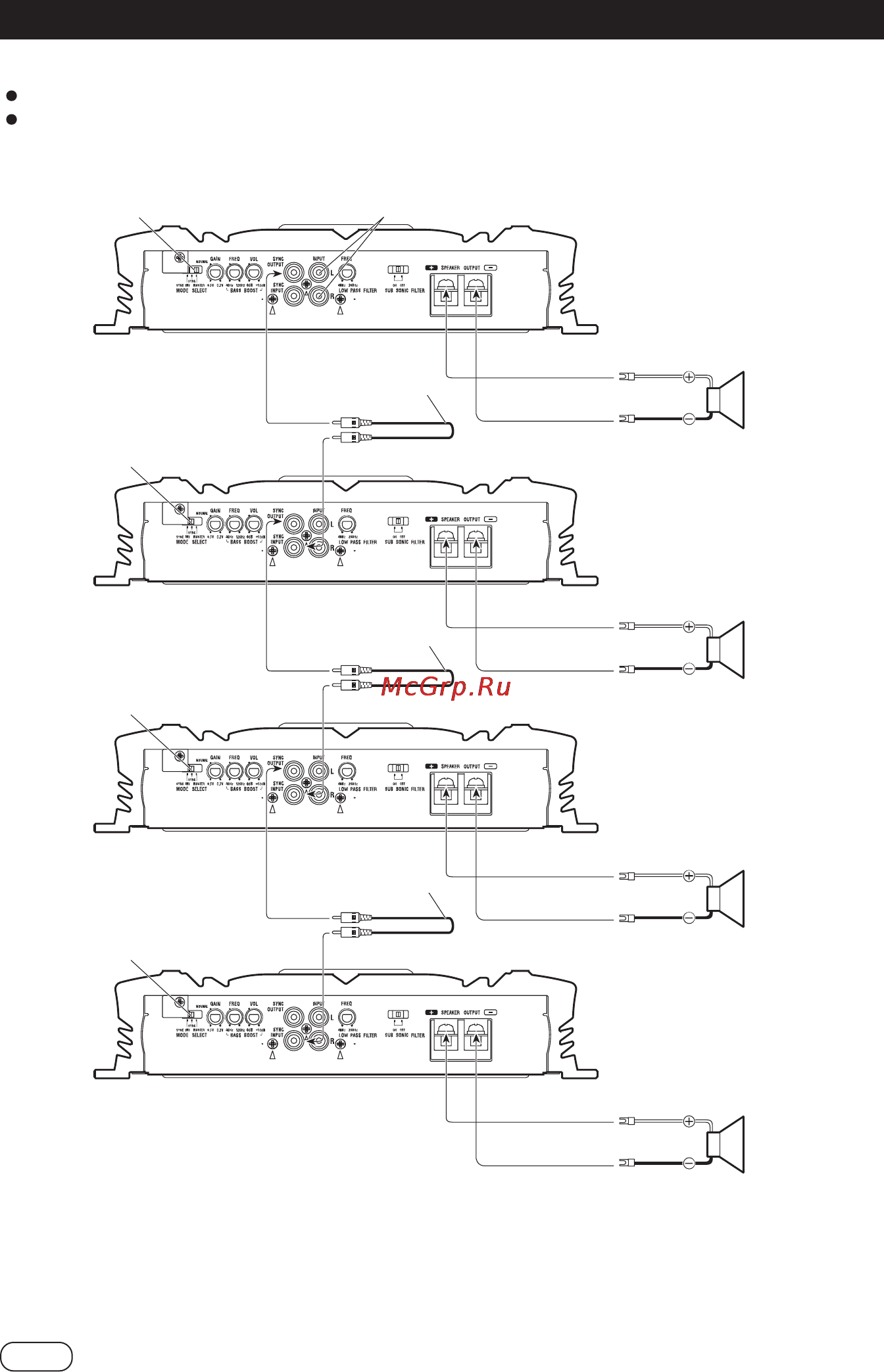

Четыре усилителя
Тип провода должен быть не менее 12 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 2 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Переключатель MODE
SELECT должен быть в
положении SYNC [Син0
хронная работа].
Переключатель MODE
SELECT должен быть в
положении SYNC [Син0
хронная работа].
Переключатель MODE
SELECT должен быть в
положении SYNC [Син0
хронная работа].
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Не менее 2 Ом
и мощность
1000 Вт
Не менее 2 Ом
и мощность
1000 Вт
Не менее 2 Ом
и мощность
1000 Вт
Не менее 2 Ом
и мощность
1000 Вт
Подключайте к автомобильному приемнику.
Подробности см. в разделе «Схема подключения»
