Pioneer PRS-D3000SPL [10/16] Подключение усилителя

Настройка усиления синхронно работаю

щих усилителей

После подключения проводов от динамика на0

стройте усиление каждого из синхронно вклю0

ченных усилителей. Все синхронно работаю0

щие усилители должны иметь точно такие же

настройки, что и главный (Master) усилитель.

Быстрая настройка усиления

Установите регулятор усиления каждого из

синхронно работающих усилителей в положе0

ние NORMAL. В большинстве случае подобной

регулировки усиления будет вполне достаточно

для выравнивания усиления всех усилителей.

Подключение усилителя

Точная настройка усиления

Начиная с главного усилителя, настройте по

порядку усиление каждого из усилителей.

1. Подайте на вход этой системы небольшой

синусоидальный сигнал.

2. Используя вольтметр, измерьте выходное

напряжение главного усилителя.

3. Используя вольтметр, измерьте выходное

напряжение синхронно включенных усили0

телей.

4. С помощью регулировки усиления подст0

ройте выход каждого из синхронно вклю0

ченных усилителей в соответствии с выхо0

дом главного усилителя.

5. Повторите эту процедуру для каждого из

синхронно включенных усилителей.

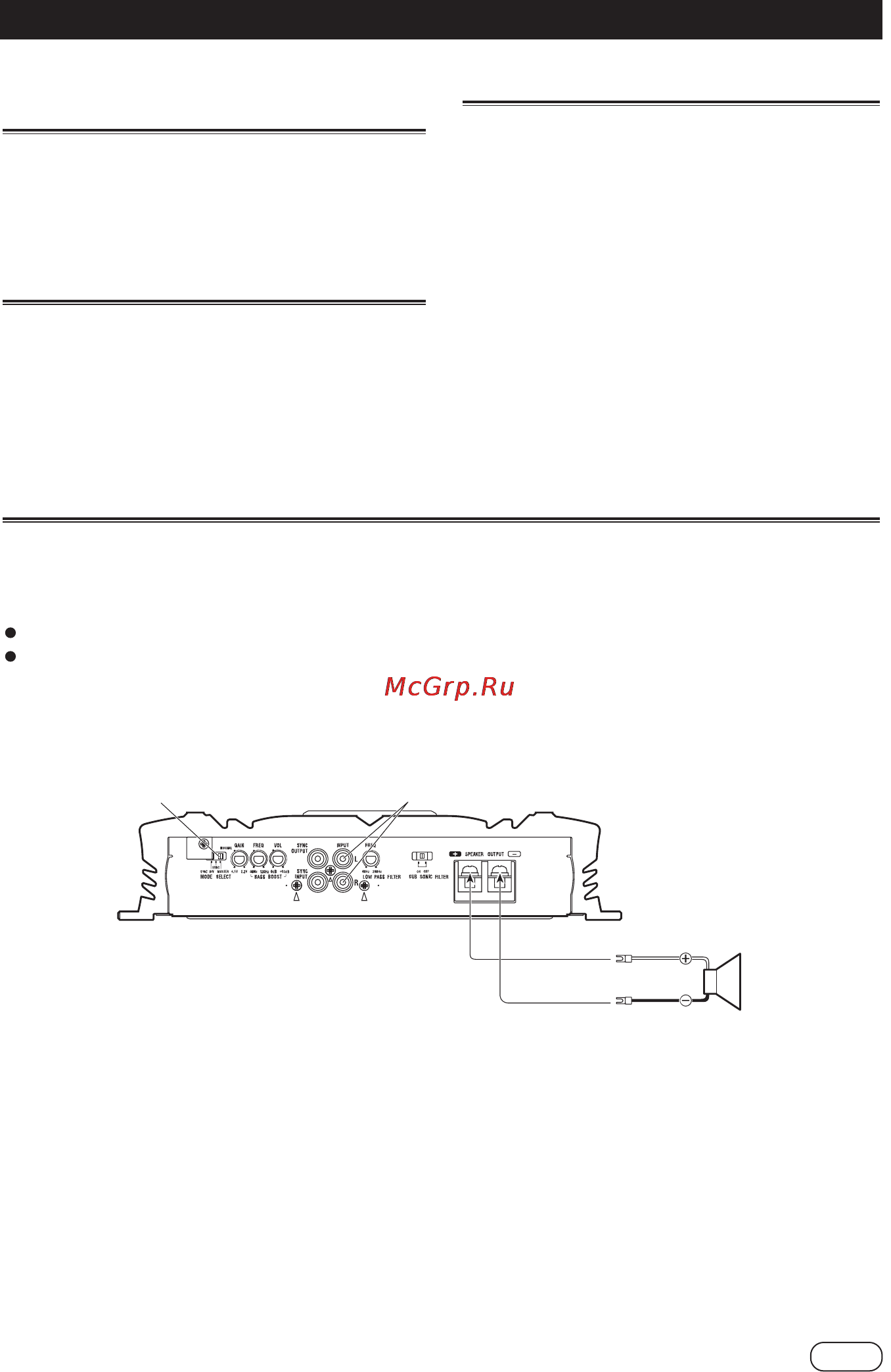

Схема подключения проводов от динамика

Подключайте к усилителю провода от динамика в соответствии со схемами, приведенными ниже

и на следующей странице.

Один усилитель

Тип провода должен быть не менее 12 AWG.

Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 2 Ом.

Переключатель MODE SELECTION должен

быть в положении MASTER [Главный].

Не менее 2 Ом

и мощностью

1000 Вт

Подключайте к автомобильному приемнику.

Подробности см. в разделе «Схема подключения»
