Pioneer PRS-D3000SPL [7/16] Схема подключения
![Pioneer PRS-D3000SPL [7/16] Схема подключения](/views2/1001641/page7/bg7.png)

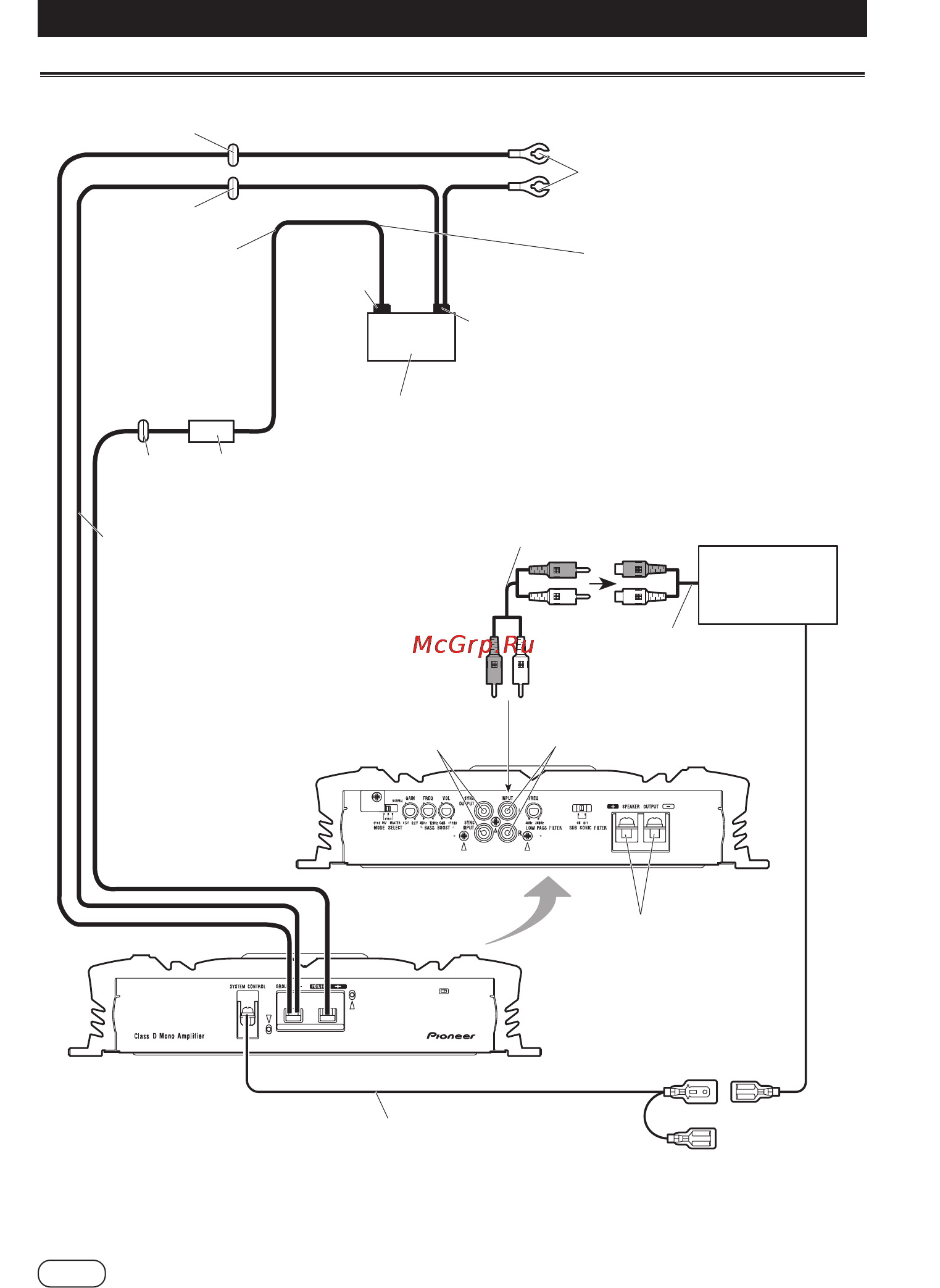

Схема подключения
Проходная изолирующая втулка
Проходная изолирующая
втулка
Максимальная дли
на провода между
предохранителем и
положительной (+)
клеммой аккумуля
тора составляет 45 см
Положительная
клемма (+)
Отрицательная
клемма (–)
Аккумулятор
Провод к корпусу автомобиля (прода
ется отдельно).
Провода к корпусу автомобиля должны
иметь такое же сечение, что и провод,
идущий к аккумулятору.
Подключайте их к металлическому
корпусу или раме.
Провод к аккумулятору (продается от
дельно).
Сечение провода приводится в разделе
«Подключение питания». Провод к ак
кумулятору, провод на корпус и допол
нительный прямой провод на корпус –
все должны иметь одинаковое сечение.
Только после того, как вы произведете
к усилителю все необходимые подклю
чения, вы можете подключить провод
от усилителя к положительной клемме
(+) аккумулятора автомобиля.
Проходная изолирующая втулка
Дополнительный прямой
провод на корпус (прода
ется отдельно).
Прямой провод на кор
пус должен использо
ваться в тех случаях, ког
да соединения с шасси
автомобиля не достаточ
но. Сечение этого прово
да должно быть таким же,
что и у провода, подклю
чаемого к аккумулятору.
Предохранитель (100 А)
Каждый усилитель должен иметь ОТ
ДЕЛЬНЫЙ предохранитель на 100 А.
Проходная
изолирую
щая втулка
Разъем SYNC OUT [Вы
ход сигнала синхрониза
ции]/SYNC INPUT [Вход
сигнала синхронизации].
Инструкции по подклю
чению разъема SYNC
OUT/SYNC INPUT см. в
разделе «Подключение
проводов от динамика».
Подключение провода с RCA
разъемами (продается отдельно)
Автомобильный
приемник с RCA
разъемами
Внешний выход
(выход на сабвуфер)
Входной RCA разъем
Обратная сторона
усилителя
Клеммы для подключе
ния динамика. Инструк
ции по подключению
динамика приводятся в
разделе «Подключение
проводов от динамика».
Провод дистанционного управления (продается отдельно).
Подключайте штырьковую часть этого провода («папу») к клемме дистанционного уп
равления автомобильного приемника (SYSTEM REMOTE CONTROL). Гнездовая часть
этого провода («мама») может быть подключена к клемме реле управления антенной.
Если автомобильный радиоприемник не имеет функции дистанционного управления,
то подключите штырьковую часть к клемме питания, напряжение на которой появляет
ся при включении ключа зажигания.
6
