Pioneer PRS-D3000SPL [12/16] Подключение усилителя
![Pioneer PRS-D3000SPL [12/16] Подключение усилителя](/views2/1001641/page12/bgc.png)
11
Подключение усилителя
Не менее 4 Ом
и мощность
2000 Вт
Не менее 4 Ом
и мощность
2000 Вт

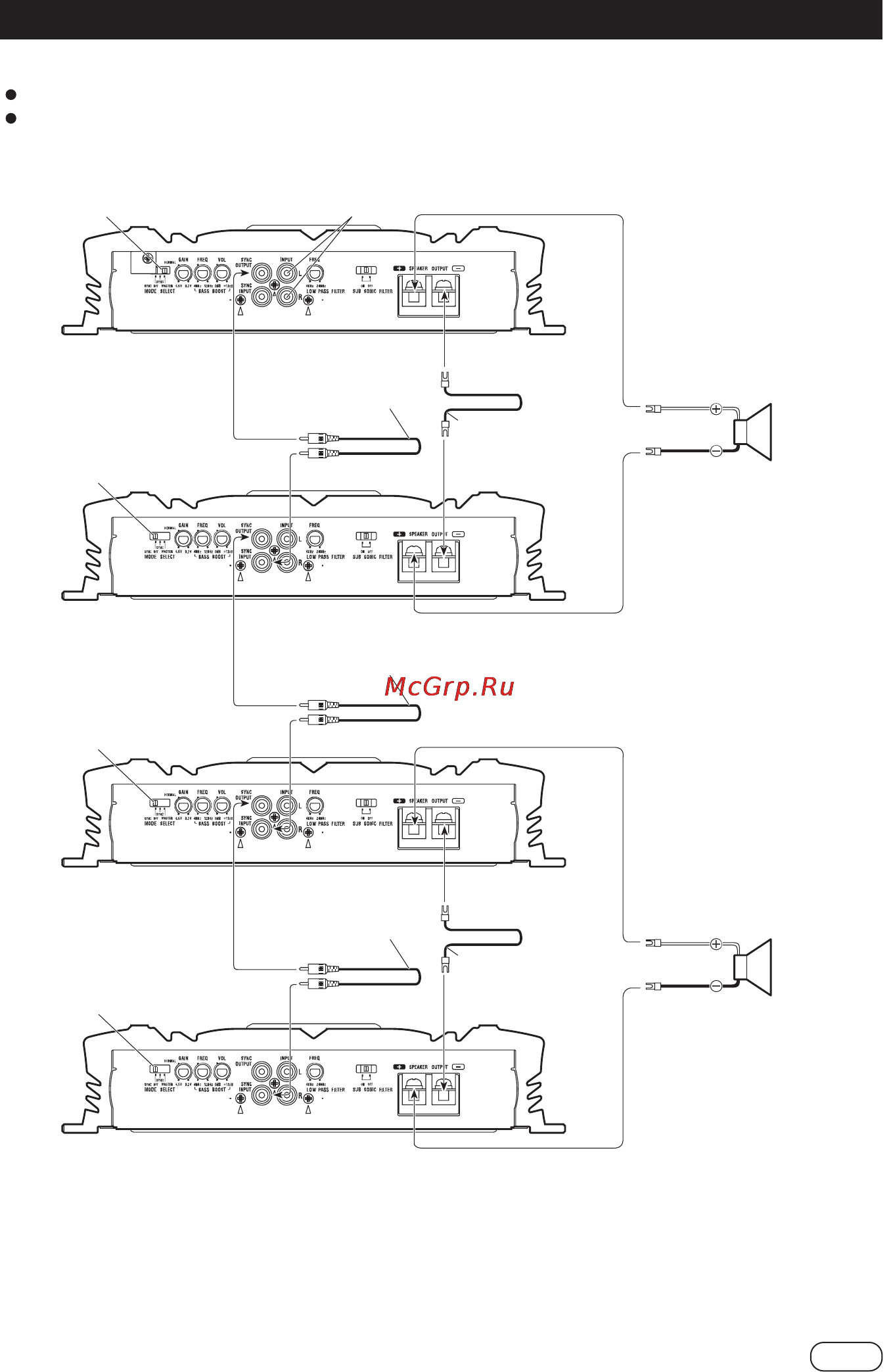

Мостовое включение четырех усилителей
Тип провода должен быть не менее 12 AWG.
Нагрузкой может быть любая комбинация динамиков, имеющая сопротивление не менее 4 Ом.
Переключатель MODE SELECTION должен
быть в положении MASTER [Главный].
Переключатель MODE
SELECT должен быть в поло0
жении SYNC INV [Инверти0
рованный сигнал].
Перед установкой в это поло0
жение удалите винт и стопор.
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Соединительный шнур
с RCA разъемами (про0
дается отдельно)
Соединение с помо0
щью провода (про0
дается отдельно)
Соединение с помо0
щью провода (прода0
ется отдельно)
Подключайте к автомобильному приемнику.
Подробности см. в разделе «Схема подключения»
Переключатель MODE
SELECT должен быть в поло0
жении SYNC INV [Инверти0
рованный сигнал].
Перед установкой в это поло0
жение удалите винт и стопор.
Переключатель MODE
SELECT должен быть в поло0
жении SYNC INV [Инверти0
рованный сигнал].
Перед установкой в это поло0
жение удалите винт и стопор.
