8

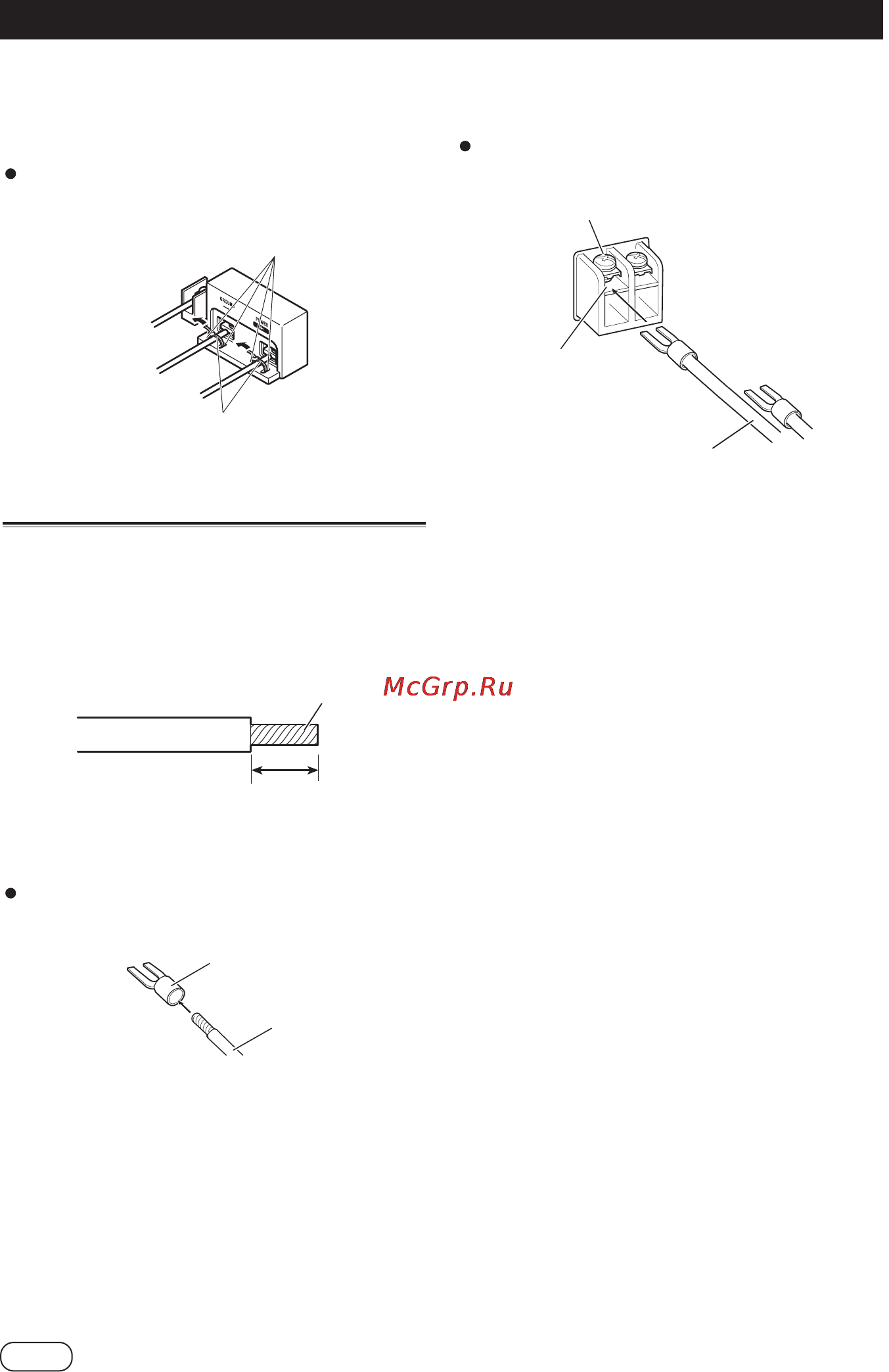

4. Просуньте хомутики для проводов в
соответствующие прорези и охватите ими
подходящие провода.
Фиксируйте провода за изоляцию, а не за
оголенную часть.
Подключение проводов от акустической
системы
1. С помощью кусачек или бокорезов ого
лите концы проводов от акустической си
стемы на длину 15 20 мм и скрутите
вместе отдельные жилы проводов.
2. Наденьте на концы проводов акустиче
ской системы наконечники.
Наконечники в комплект не входят.
3. Подключите провода от акустической
системы к соответствующим клеммам
Прочно зажмите провода с помощью фикси
рующих винтов.
Прорезь
Хомутик для провода
Скрутить
1520 мм
Наконечник
Провод к акустиче
ской системе
Винт клеммы
Клемма для подключения
акустической системы
Провод от акустической системы
