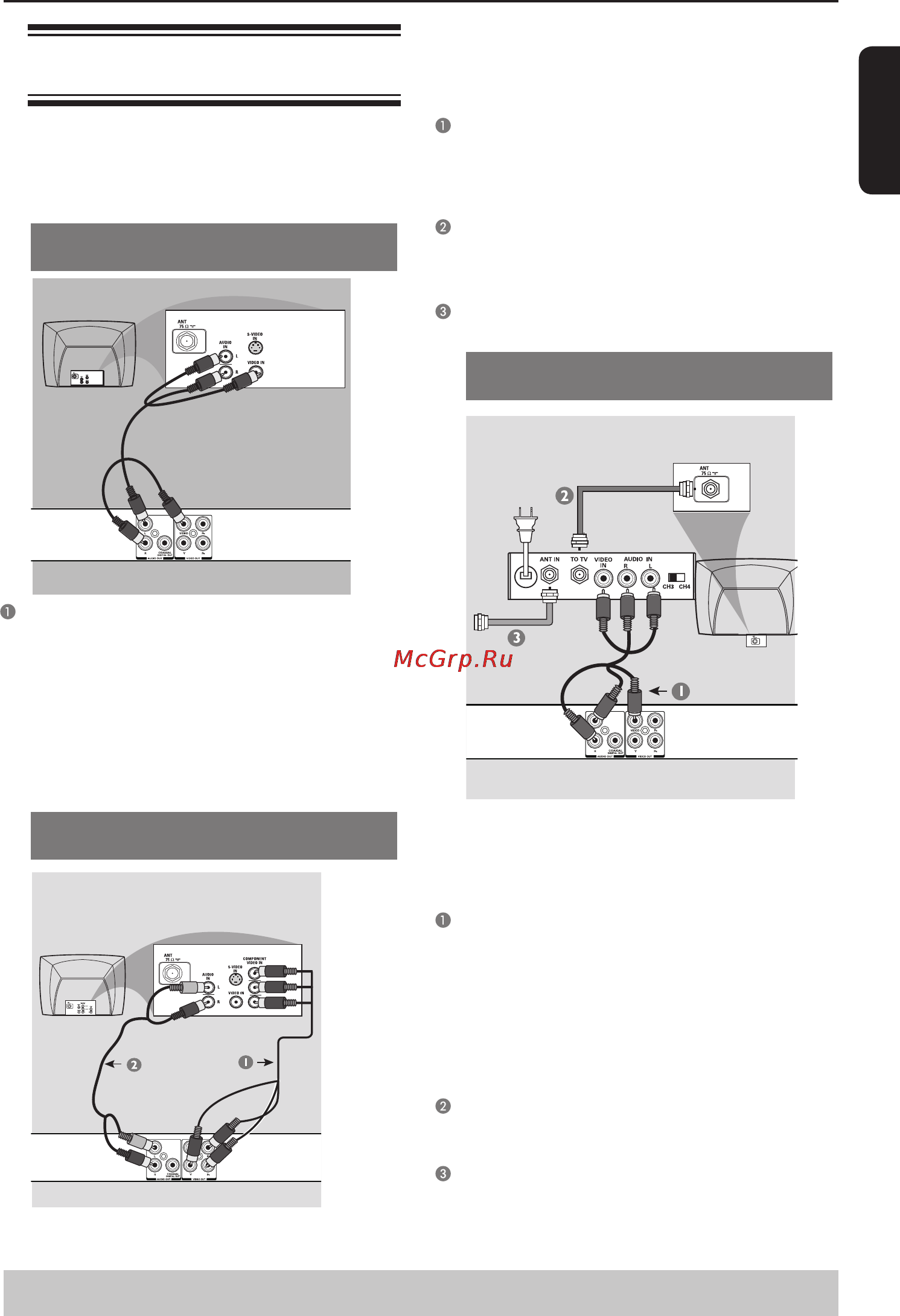

Подключение к телевизионному
приемнику
ВАЖНО!
- Потребуется выполнить только одно
из описанных ниже видеосоединений в
зависимости от возможностей телевизора.
- Подсоединяйте проигрыватель DVD-дисков
непосредственно к телевизору.
Использование гнезда
композитного видео (CVBS)
Используйте кабель композитного видео (желтого
цвета) для подключения гнезда VIDEO (CVBS)
проигрывателя DVD-дисков к входному видеогнезду
(обозначенного также A/V In, Video In или Composite)
телевизора (кабель входит в комплект поставки).
Чтобы вывести звук с этого проигрывателя DVD-
дисков через динамики телевизора, используйте
аудиокабели (белого и красного цвета) для
подсоединения гнезд AUDIO OUT(L/R) на
проигрывателе DVD-дисков к соответствующим
гнездам AUDIO IN телевизора (кабель входит в
комплект поставки).
Использование гнезд компонентного
видео (Y, P
B,
P
R
)
ВАЖНО!
- Качества видеоизображения с прогрессивной
разверткой можно добиться только при
использовании Y, P
B
, P
R
и телевизора с
прогрессивной разверткой.
Используйте кабели компонентного видео (красного,
синего, зеленого цвета) для подсоединения гнезд Y,
P
B
, P
R
проигрывателя DVD-дисков к соответствующим
входным гнездам компонентного видео (обозначенным
также Y, P
b
, P
r
) телевизора (кабель не входит в
комплект поставки).
Используйте аудиокабели (белого и красного
цвета) для подсоединения гнезд AUDIO OUT(L/R)
проигрывателя DVD-дисков к соответствующим
гнездам AUDIO IN телевизора (кабель входит в
комплект поставки).
Описание настройки прогрессивной развертки см. на
стр. 10.
Использование радиочастотного
модулятора
Коаксиальный кабель-литцендрат
к телевизору
Задняя панель
радиочастотного модулятора
(только в качестве примера)
Коаксиальный кабель-литцендрат
к телевизору
Задняя панель
радиочастотного модулятора
(только в качестве примера)
ВАЖНО!
- Если телевизор оснащен только одним входным
гнездом антенны (Antenna In) (обозначенным
также 75 ohm или RF In), то для воспроизведения
DVD-диска на экране телевизора потребуется
радиочастотный модулятор.
Используйте кабель композитного видео (желтого
цвета) для подключения гнезда VIDEO (CVBS)
проигрывателя DVD-дисков к входному гнезду
радиочастотного модулятора (кабель входит в
комплект поставки).
Чтобы вывести звук с этого проигрывателя DVD-дисков
через динамики телевизора, используйте аудиокабели
(белого и красного цвета) для подсоединения гнезд
AUDIO OUT(L/R) на проигрывателе DVD-дисков к
соответствующим гнездам AUDIO IN радиочастотного
модулятора (кабель входит в комплект поставки).
Используйте коаксиальный радиочастотный кабель
(не входит в комплект поставки) для подсоединения
гнезда ANTENNA OUT или TO TV радиочастотного
модулятора к гнезду ANTENNA IN телевизора.
Подсоедините кабель антенного или кабельного
телевизионного служебного сигнала к гнезду ANTENNA
IN или RF IN радиочастотного модулятора. (Возможно,
первоначально он был подсоединен к телевизору.
Отсоедините его от телевизионного приемника.)
Разъемы
Полезныйсовет:Прежде чем выполнять или изменять подсоединения, убедитесь,
что все устройства отключены от сети питания.
