Legrand MegaLine Rack 1250 [11/132] Megaline rack

Megaline Rack

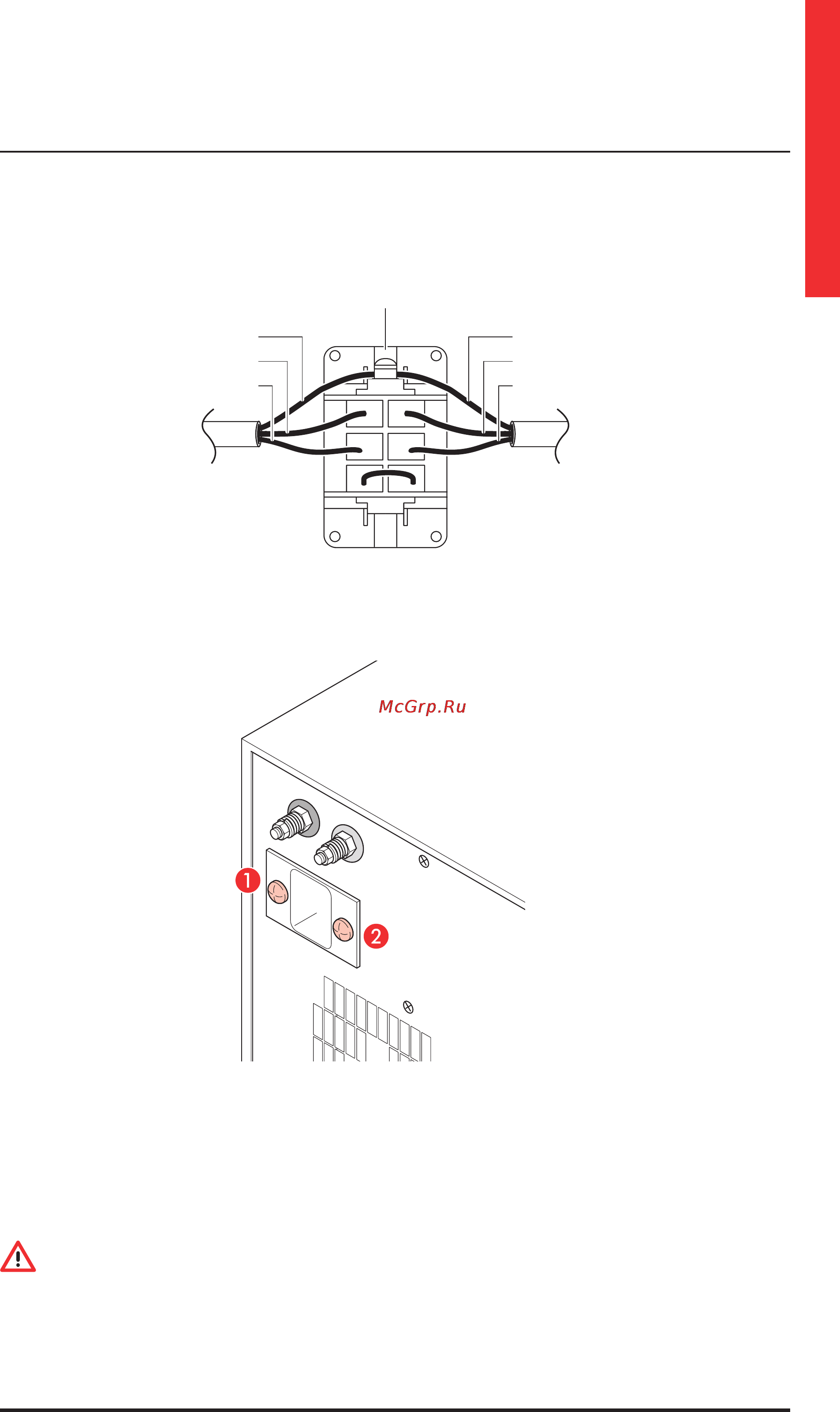

Connecteur d’entree-sortie - Vue côté introduction des fils

3.5 Connexion pour extension Autonomie

L’ASI dispose d’une connexion pour des modules de batteries additionnelles : pour ajouter un ou plusieurs bâtis

supplémentaires à l’unité, procédez de la manière suivante:

1. Desserrez les vis 1 e 2 de la figure 5 sans les dévisser entièrement

2. Déplacez le couvercle de protection vers la gauche, jusqu’à découvrir les connecteurs situés à l’intérieur de la fenêtre.

3. Serrez de nouveau les vis pour assurer la protection métallique.

4. Connecter le module batteries à l’onduleur par les fils prévus à cet effet.

5. Assurez un bon contact de terre à travers la tresse.

ATTENTION

Effectuez les connexions avec l’onduleur éteint et débranché du secteur d’alimentation

Connecteur

Encoche

de repère

Serre-cable

Fil jaune-vert

Fil marron

Cordon d’entrée

(vers le secteur)

Cordon de sortie

(vers la charge)

Fil bleu

Fil jaune-vert

Fil bleu

Fil marron

Borne n°1 SORTIE PHASE

Borne n°2 SORTIE NEUTRE

Borne n°4 SORTIE NEUTRE

Borne n°5 SORTIE PHASE

Vue côté introduction des ls

Couvercleen

plastique

Fig. 4

Bornier.

Fig. 5
