38
®

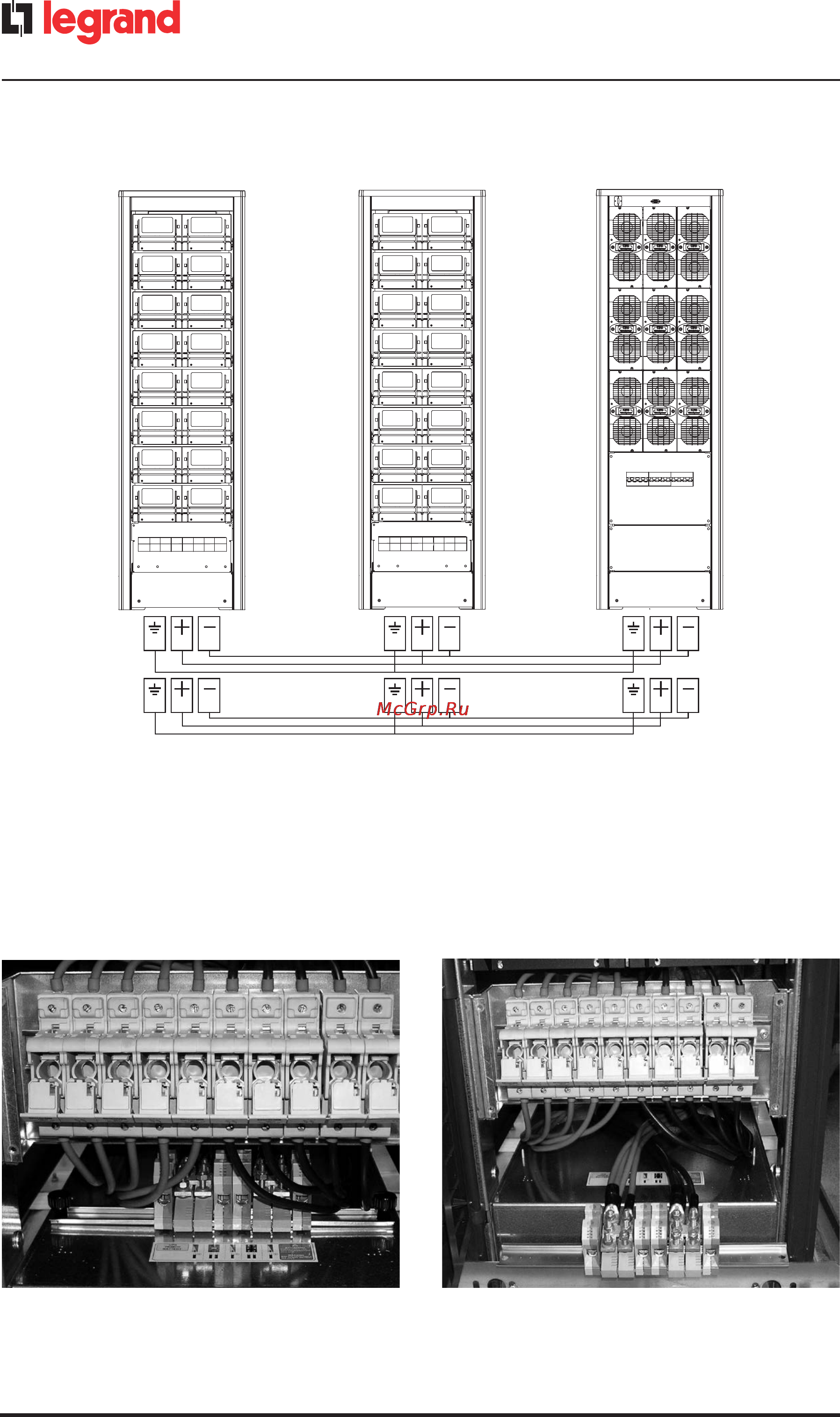

Подключение батарейного кабинета Trimod® к ИБП Trimod® 40/60 должно быть выполнено по данной схеме и в
указанной ниже последовательности:
1. Убедитесь, что все выключатели-разъединители с предохранителями отключены.
2. В каждом батарейном кабинете Trimod® снимите нижнюю переднюю накладку.
3. В каждом батарейном кабинете снимите клеммный блок, ослабив 2 крепёжных винта.
4. Соедините ИБП и дополнительный батарейный кабинет жёлто-зелёным кабелем заземления.
5. Соедините положительный и отрицательный выводы ИБП Trimod® с соответствующими выводами батарейного
кабинета Trimod® кабелем из комплекта поставки батарейного кабинета Trimod®.
5. Монтаж
ИБП Trimod® 40/60
