6.4 Порядок действий при включении

1. Вставьте предохранители батарей в соответствующие выключатели-разъединители (FB+ и FB-) и выключатели

батарейных кабинетов Trimod® (если используются).

2. Включите выключатели ИБП Trimod® и батарейных кабинетов Trimod® (если используются).

ВНИМАНИЕ!

Перед включением устройства необходимо выбрать правильную конфигурацию выхода (одна фаза / три

фазы со сдвигом 120° / три независимые фазы). Выбор осуществляется следующим образом:

3. При отключенном ИБП нажмите кнопку ВВОД на панели управления для получения доступа к сервисному

режиму Service Mode. Для получения более подробной информации о сервисном режиме и работе с панелью

управления см. следующий раздел.

4. Перейдите к меню: Config.UPS (Конфигурация ИБП) > Output (Выход) > Inverter (Инвертор)

Выберите тип выходного соединения: в зависимости от соединения выберите: Single-phase (одна фаза) / Three-

phase 120° (три фазы со сдвигом 120°) / Three separate phases (три независимые фазы). Для выбора конфигурации

на дисплее используйте кнопки со стрелками, для подтверждения выбора – кнопку ВВОД, для отмены – кнопку

ESC (Выход).

Примечание: выбранная на дисплее конфигурация выхода инвертора (три или одна фаза) должна строго

соответствовать конфигурации выходного клеммного блока, установленной во время монтажа.

ВНИМАНИЕ!

Неправильное подключение или неправильно выполненные настройки конфигурации выхода могут

привести к получению травмы или повреждению имущества!

5. Перейдите к меню: Settings UPS (Настройки ИБП) -> Batteries (Батареи) -> Total KB (Общее количество батарейных

модулей). В этом меню проверьте и задайте правильное количество установленных батарейных модулей (KB).

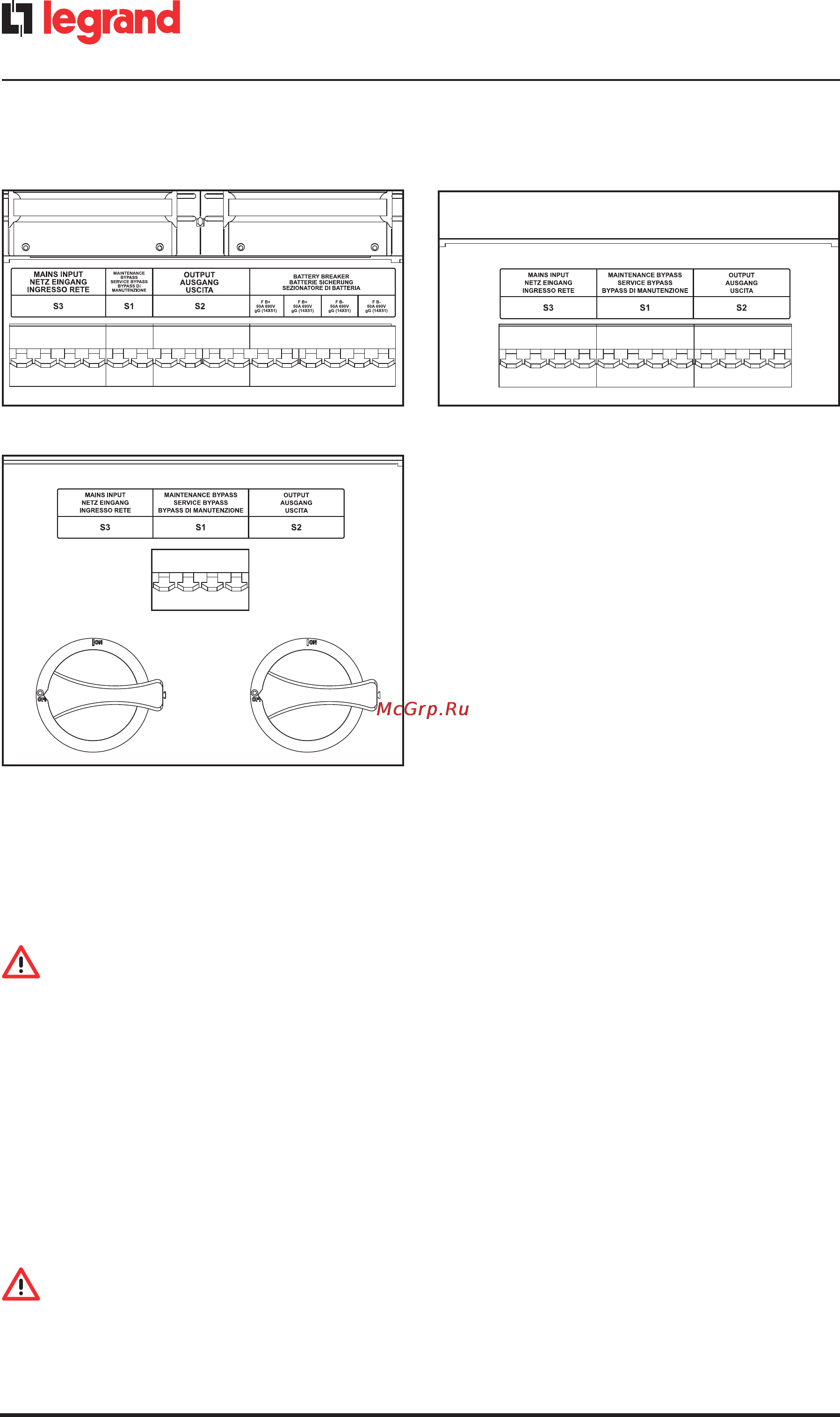

ИБП Trimod® 10/15/20 ИБП Trimod® 30TT/40/60

ИБП Trimod® 30TM
