Legrand TRIMOD HE 20 kVA [42/88] Монтаж
![Legrand TRIMOD HE 20 kVA [42/88] Монтаж](/views2/1165519/page42/bg2a.png)
42
®

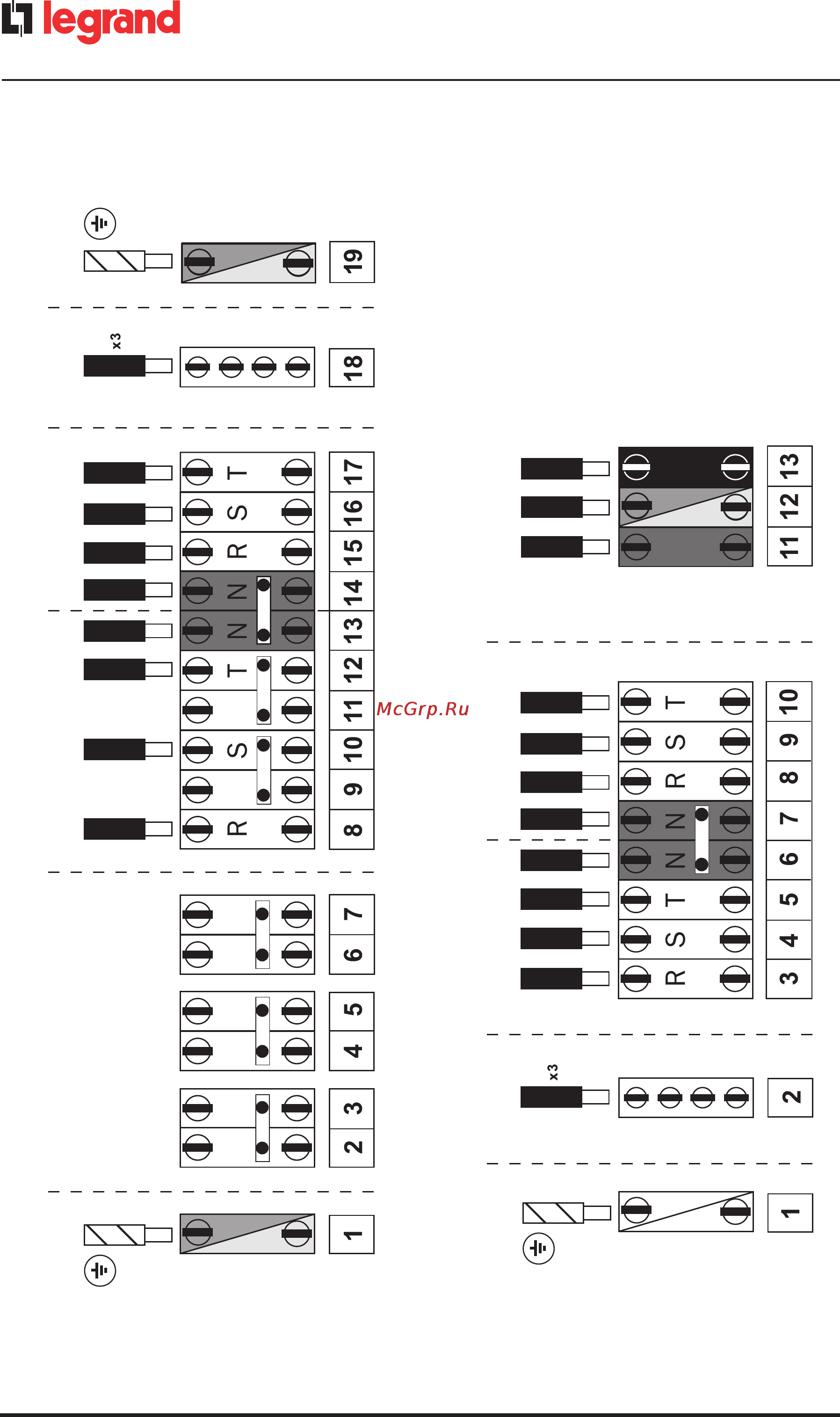

5. Монтаж
ЗАЩИТА
ОТ ОБРАТНОЙ
ПОДАЧИ
ПИТАНИЯ
СЕТЕВОЙ ВХОД ВЫХОД НА НАГРУЗКИ
ИБП Trimod® 30 TM ИБП Trimod® 30 TT
ЗАЩИТА
ОТ ОБРАТНОЙ
ПОДАЧИ
ПИТАНИЯ
СЕТЕВОЙ ВХОД
ВЫХОД НА НАГРУЗКИ
ВНЕШНИЙ БАТАРЕЙНЫЙ
КАБИНЕТ
