Craftsman 28925 [24/40] Clamp хомут
![Craftsman 28925 [24/40] Clamp хомут](/views2/1016571/page24/bg18.png)
Air screen Воздухозаборное отверстие
Clean out chaff and debris Вычищайте солому и мусор
ГЛУШИТЕЛЬ
Если глушитель или искрогаситель (если он установлен) повреждены, их необходимо заменить, в
противном случае возрастает риск возгорания при работе трактора.
СВЕЧА (СВЕЧИ) ЗАЖИГАНИЯ
Один раз в сезон или через каждые 100 часов работы нужно заменять свечу зажигания. Тип свечи см. в
разделе «Спецификация устройства».

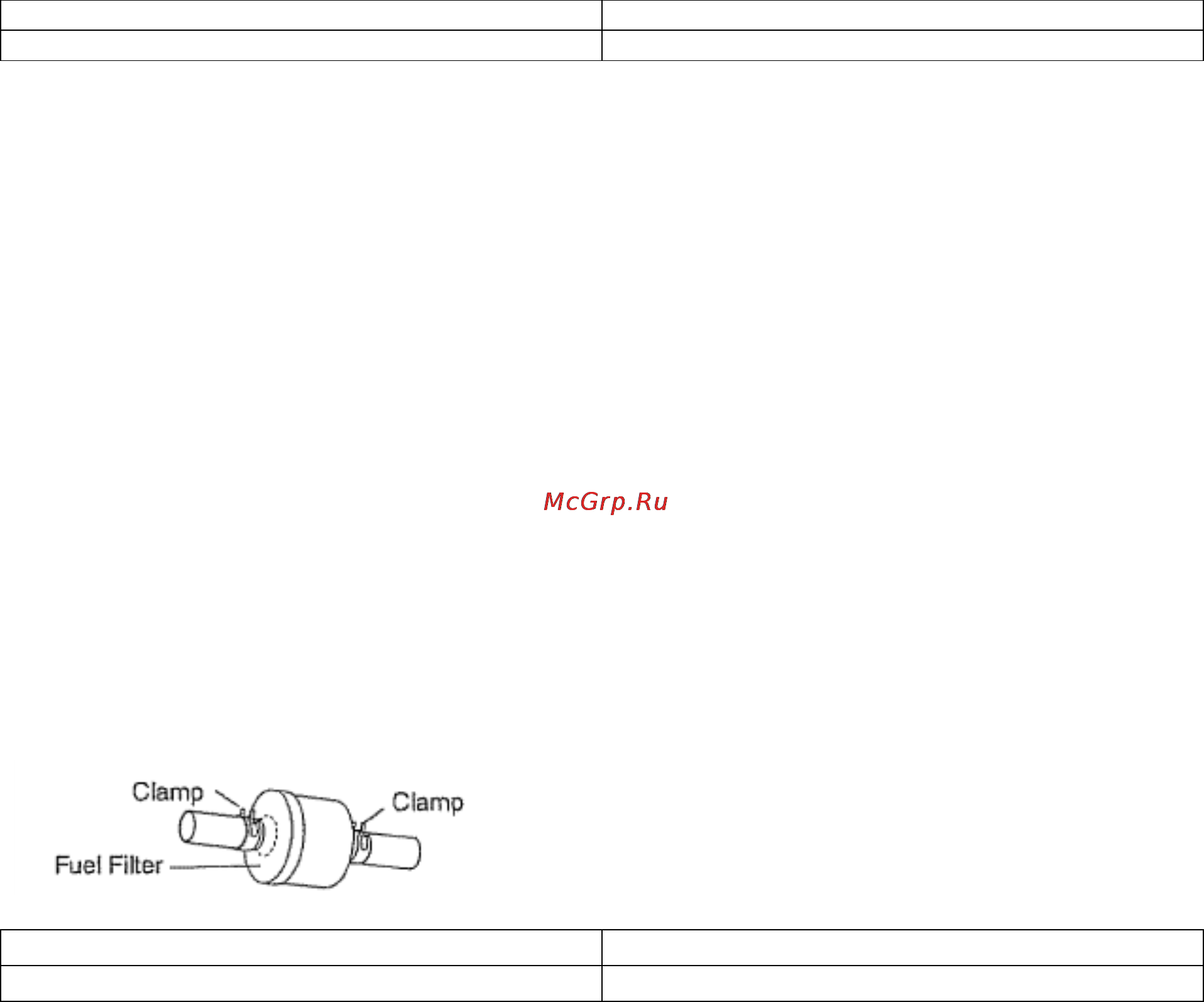

ВСТРОЕННЫЙ ТОПЛИВНЫЙ ФИЛЬТР
Топливный фильтр
нужно менять один раз в сезон. В том случае, если фильтр забился и не пропускает
топливо в карбюратор, его также следует заменить.
1. Когда двигатель остынет, выньте топливный фильтр, открытые концы топливной линии
заглушите пробками.
2. Новый фильтр расположите между участками топливной линии так, чтобы стрелка смотрела
в направлении карбюратора.
3. Убедитесь
, что нет утечек топлива, и что хомуты на концах фильтра установлены правильно.
4. немедленно вытрите пролитый во время замены бензин.
Clamp Хомут
Fuel filter Топливный фильтр
ЧИСТКА
• Содержите аккумуляторную батарею, сидение, двигатель и другие узлы трактора в чистоте.
• Полированные поверхности и колеса следует беречь от попадания масла, бензина, смазки и т.п.
• Окрашенные поверхности защищаются автомобильным воском.
Мы не советуем мыть трактор из шланга водой под давлением, за исключением случаев, когда
двигатель и коробка передач
герметически закрыты и защищены от попадания воды. Вода, попавшая в
двигатель или коробку передач, снизит срок службы вашего трактора. Для обдува трактора и косилки
можно использовать воздуходувку или сжатый воздух, чтобы убирать листья, траву и грязь.
Сервисные работы и наладка
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ СЕРЬЁЗНОГО УВЕЧЬЯ ПРИ ВЫПОЛНЕНИИ РАБОТ ПО
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ТРАКТОРА СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ:
1. Полностью выжмите педаль тормоза и поставьте машину на стояночный тормоз.
2. Установите рычаг переключения передач в нейтральное положение.
3. Отсоедините муфту рабочей насадки.
4. Переведите ключ зажигания в положение STOP и выньте ключ из замка.
5.
Убедитесь, что ножи или другие движущиеся части полностью остановились.
6. Отсоедините провод зажигания от свечи и отведите его так, чтобы он не мог случайно
замкнуть контакт.
ДЕМОНТАЖ КОСИЛКИ
1. Отключите муфту привода рабочей насадки.
2. Переведите ручку управления высотой обрезки в самое нижнее положение.
3. Снимите приводной ремень со шкива двигателя (М) и держателей (G).
